AL-KO technische tekening · ETI 812026
AL-KO ETI 812026 – Wiel rem type 1637
Zoek je onderdelen voor AL-KO ETI 812026? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem type 1637.
Naar onderdelenlijstExplosietekening

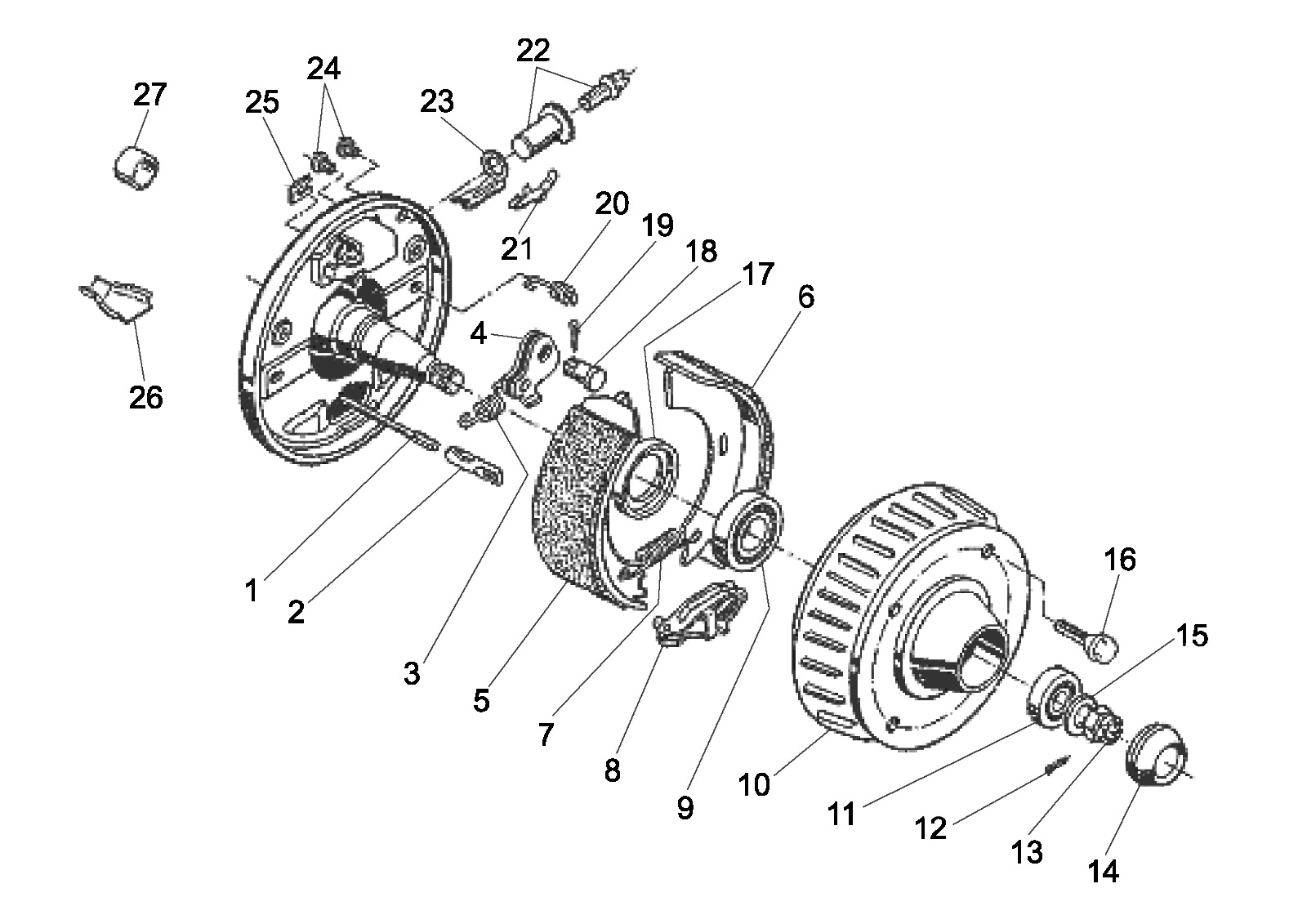

Technische tekening 812026
AL-KO ETI 812026
Technische gegevens
AL-KO | standard | 1637 | 500 kg
ETI-nummer
812026
Onderdelen
47
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 812026
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
47 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 299707 | Bowdenkabel kabel Profi lang levensduur 350/560 | Vraag dit onderdeel aan |
| 1 | 299708 | Bowdenkabel kabel Profi lang levensduur 530/740 | Bekijk 299708 |
| 1 | 299709 | Bowdenkabel kabel Profi lang levensduur 770/980 | Bekijk 299709 |
| 1 | 299710 | Bowdenkabel kabel Profi lang levensduur 890/1100 | Bekijk 299710 |
| 1 | 299711 | Bowdenkabel kabel Profi lang levensduur 1020/1230 | Bekijk 299711 |
| 1 | 299712 | Bowdenkabel kabel Profi lang levensduur 1130/1340 | Bekijk 299712 |
| 1 | 299713 | Bowdenkabel kabel Profi lang levensduur 1320/1530 | Bekijk 299713 |
| 1 | 299714 | Bowdenkabel kabel Profi lang levensduur 1430/1640 | Bekijk 299714 |
| 1 | 299715 | Bowdenkabel kabel Profi lang levensduur 1620/1830 | Bekijk 299715 |
| 1 | 299716 | Bowdenkabel kabel Profi lang levensduur 1790/2000 | Bekijk 299716 |
| 2 | 604262 | Connection oog wiel rem 1637/2051/2361 | Bekijk 604262 |
| 3 | 372805 | Spanning veer rechts | Bekijk 372805 |
| 3 | 2188870001 | Spanning veer links | Bekijk 2188870001 |
| 4 | 384308 | Auto reserve hendel compl.. links | Vraag dit onderdeel aan |
| 4 | 384309 | Auto reserve hendel compl.. rechts | Vraag dit onderdeel aan |
| 5 | 384481 | Rem remschoen compleet 1637 | Bekijk 384481 |
| 6 | 384296 | Rem remschoen compleet 1637 | Vraag dit onderdeel aan |
| 7 | 2182150003 | Spanning veer | Bekijk 2182150003 |
| 8 | 570666 | Expanding joint slot compl. | Vraag dit onderdeel aan |
| 9 | 704296 | Conisch rol lager lm 45449/410 verpakt | Bekijk 704296 |
| 10 | 367096 | Rem trommel compl.. 115x4-m10x1,25 | Vraag dit onderdeel aan |
| 10 | 369712 | Rem trommel compl.. 98x4-M12x1,5 | Vraag dit onderdeel aan |
| 10 | 369713 | Rem trommel (met collar Ø56,2mm) compl.. 112x5-M12x1,5 | Vraag dit onderdeel aan |
| 10 | 1932121 | Reserve onderdelen set rem trommel 1637 compl.. met lager; 130x4 - m14x1,5 | Vraag dit onderdeel aan |
| 10 | 661267 | Rem trommel compl.. 114,3x5-m14x1,5 | Vraag dit onderdeel aan |
| 11 | 704295 | Conisch rol lager lm 11749/710 verpakt | Bekijk 704295 |
| 12 | 700194 | Gespleten pen 4x32 DIN 94 | Vraag dit onderdeel aan |
| 13 | L2059300 | Castle moer m16x1.5 DIN 937 | Vraag dit onderdeel aan |
| 14 | 2083990002 | Afdichten dop Ø48 al-ko | Bekijk 2083990002 |
| 15 | 2182150005 | Slot ring embossed | Vraag dit onderdeel aan |
| 16 | 2081670002 | Wiel bout sperical m14x1,5 x25 | Vraag dit onderdeel aan |
| 16 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 16 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 16 | 2088920010 | Wiel bout sperical m10x1,25x22 | Vraag dit onderdeel aan |
| 16 | 2185680006 | Wiel bout sperical m18x1,5 x25 | Vraag dit onderdeel aan |
| 16 | L14637004 | Wiel bout sperical m14x1,5 x19 | Vraag dit onderdeel aan |
| 17 | 701511 | Rotary as lip afdichting as 40x52x7 DIN 3760-nb | Bekijk 701511 |
| 18 | 368651 | Lager bout | Bekijk 368651 |
| 19 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | Vraag dit onderdeel aan |
| 20 | 2088800003 | Compression veer | Vraag dit onderdeel aan |
| 21 | 581879 | Compound veer | Vraag dit onderdeel aan |
| 22 | 21873708 | Regulation eenheid wiel rem | Bekijk 21873708 |
| 23 | 581878 | Bow pressure | Vraag dit onderdeel aan |
| 24 | 373245 | Plug ral6002 | Bekijk 373245 |
| 25 | 2382610002 | Afdekking plaat | Vraag dit onderdeel aan |
| 26 | 371387 | Rem kabel shell 1637-2361 | Bekijk 371387 |
| 27 | 371389 | Protective dop | Vraag dit onderdeel aan |
