AL-KO technische tekening · ETI 811997

AL-KO ETI 811997 – As stijf braked 2051ab aaa SA 1500kg

Zoek je onderdelen voor AL-KO ETI 811997? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor As stijf braked 2051ab aaa SA 1500kg.

ETI-nummer: 811997 54 onderdelen

Naar onderdelenlijst

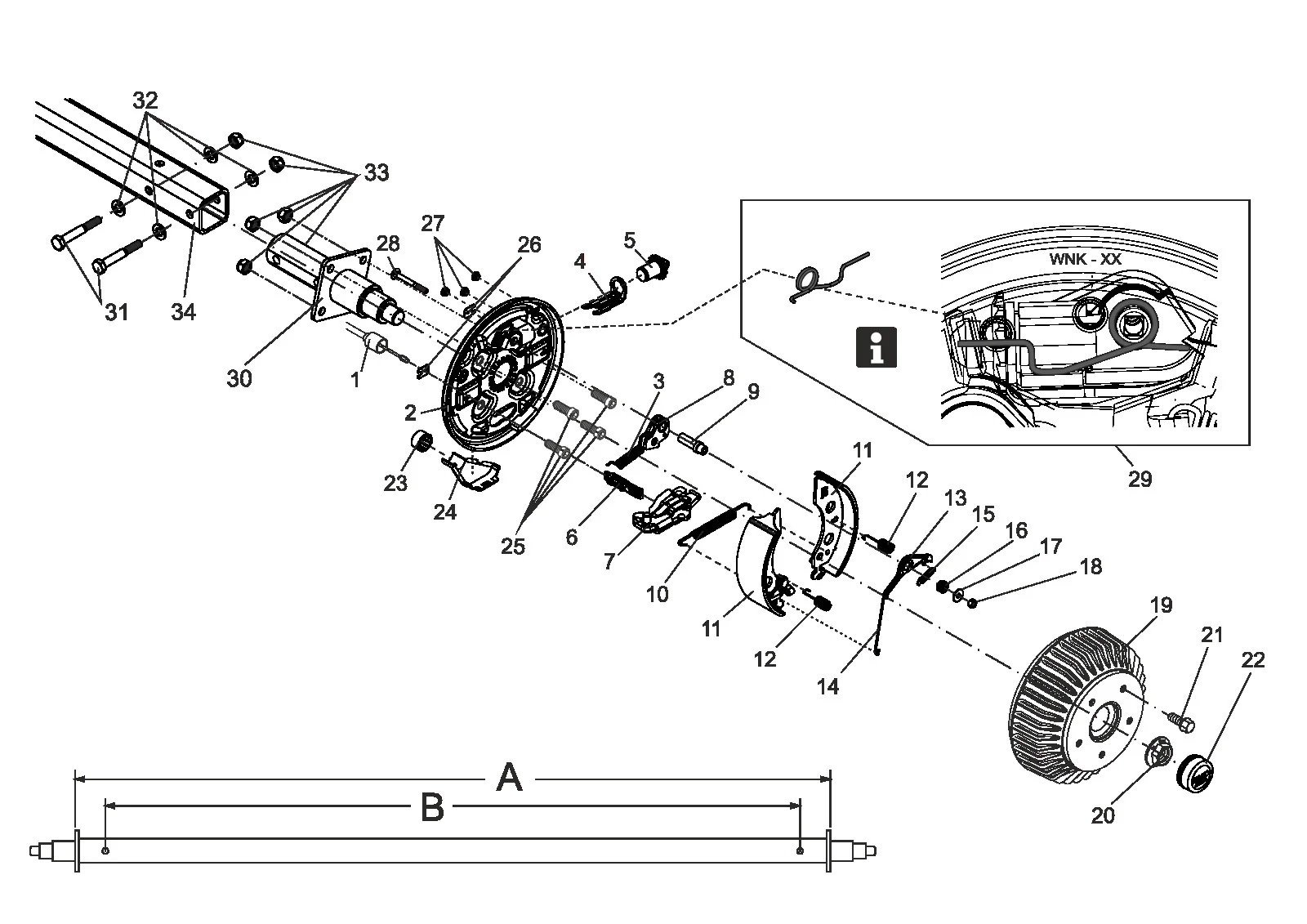

Explosietekening

Technische tekening 811997

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811997

Technische gegevens

AL-KO | Rigid axle braked | Trailing arm | RB2051

ETI-nummer

811997

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811997

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

54 onderdelen

Pos.	Artikelnummer	Omschrijving
1	247281	Bowdenkabel kabel Profi lang levensduur 350/546	Vraag dit onderdeel aan
1	247282	Bowdenkabel kabel Profi lang levensduur 530/726	Bekijk 247282→
1	247283	Bowdenkabel kabel Profi lang levensduur 770/966	Bekijk 247283→
1	247284	Bowdenkabel kabel Profi lang levensduur 890/1086	Bekijk 247284→
1	247285	Bowdenkabel kabel Profi lang levensduur 1020/1216	Bekijk 247285→
1	247286	Bowdenkabel kabel Profi lang levensduur 1130/1326	Bekijk 247286→
1	247287	Bowdenkabel kabel Profi lang levensduur 1320/1516	Bekijk 247287→
1	247288	Bowdenkabel kabel Profi lang levensduur 1430/1626	Bekijk 247288→
1	247289	Bowdenkabel kabel Profi lang levensduur 1620/1816	Bekijk 247289→
1	247290	Bowdenkabel kabel Profi lang levensduur 1790/1986	Bekijk 247290→
2	1650403	Remmen plaat gelast links 2051 aaa	Vraag dit onderdeel aan
2	1650404	Remmen plaat gelast right2051 aaa	Vraag dit onderdeel aan
3	2187370003	Spanning veer	Bekijk 2187370003→
4	368361	Bow pressure	Bekijk 368361→
5	1650416	Regulation eenheid links wiel rem 2051/2361 aaa	Vraag dit onderdeel aan
5	1650417	Regulation eenheid rechts wiel brake2051/2361 aaa	Vraag dit onderdeel aan
6	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
7	1650407	Spread hinge slot compl.. 2051/2361 links aaa	Vraag dit onderdeel aan
7	1650408	Spread hinge slot compl.. 2051/2361 rechts aaa	Vraag dit onderdeel aan
8	571386	Auto reserve hendel compl.. links	Bekijk 571386→
8	571387	Auto reserve hendel compl.. rechts	Bekijk 571387→
9	1650429	Lager bout 2051/2361 aaa	Vraag dit onderdeel aan
10	2082000007	Spanning veer	Bekijk 2082000007→
11	1730057	Reserve onderdelen set rem remschoen 2051 aaa	Bekijk 1730057→
12	2088800003	Compression veer	Vraag dit onderdeel aan
13	1650468	Adjusting hendel left2051 aaa	Bekijk 1650468→
13	1650469	Adjusting hendel right2051 aaa	Bekijk 1650469→
14	1650474	Connecting wire 2051 aaa	Bekijk 1650474→
15	1651237	Spanning veer 2051/2361 aaa	Bekijk 1651237→
16	694449	Compression veer 2051/2361 aaa	Bekijk 694449→
17	705405	Ring 6,4 DIN 9021-st	Vraag dit onderdeel aan
18	706012	Zeskantmoer m6 DIN 980-V-8	Vraag dit onderdeel aan
19	578825	Rem trommel compl.. 140x5-m14x1,5 bij 750 kg	Bekijk 578825→
19	1224803	Reserve onderdelen set lager wiel rem (Ø72/Ø39/37) 2051 1500kg	Bekijk 1224803→
19	1932110	Reserve onderdelen set rem trommel 2051 compl.. met lager; 112x5 - M12x1,5	Bekijk 1932110→
20	581200	Flange moer m24x1.5	Bekijk 581200→
21	372138	Wiel bout sperical M12x1,5 x25	Vraag dit onderdeel aan
21	2081670018	Wiel bout conical 60° M12x1,5x24	Vraag dit onderdeel aan
21	2081670020	Wiel bout sperical M12x1,5 x25	Bekijk 2081670020→
22	1651768	Afdichten dop Ø57 aaa	Vraag dit onderdeel aan
23	371389	Protective dop	Vraag dit onderdeel aan
24	371387	Rem kabel shell 1637-2361	Bekijk 371387→
25	706315	Cilinder schroef m12x30 DIN 6912 8.8	Vraag dit onderdeel aan
26	2382610002	Afdekking plaat	Vraag dit onderdeel aan
27	694430	Plug ral3000	Vraag dit onderdeel aan
28	706316	Round-kop schroef m6x60 DIN 603 8.8	Vraag dit onderdeel aan
29	1806463	Centering beugel links 2051/2361aaa	Vraag dit onderdeel aan
29	1807220	Centering beugel rechts 2051/2361aaa	Vraag dit onderdeel aan
30	1368987	Wiel rem stub links gelast 2051ab	Vraag dit onderdeel aan
30	1368988	Wiel rem stub rechts gelast 2051ab	Vraag dit onderdeel aan
31	706359	Zeskant schroef m12x75 DIN 931 10.9	Vraag dit onderdeel aan
32	705397	Ring a 13 DIN 125-st	Bekijk 705397→
33	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
34	ETK0007	As profiel vierkant	Vraag dit onderdeel aan
