AL-KO technische tekening · ETI 811985

AL-KO ETI 811985 – Wiel rem 2051aa waterdicht flushing system M22

Zoek je onderdelen voor AL-KO ETI 811985? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 2051aa waterdicht flushing system M22.

ETI-nummer: 811985 39 onderdelen

Naar onderdelenlijst

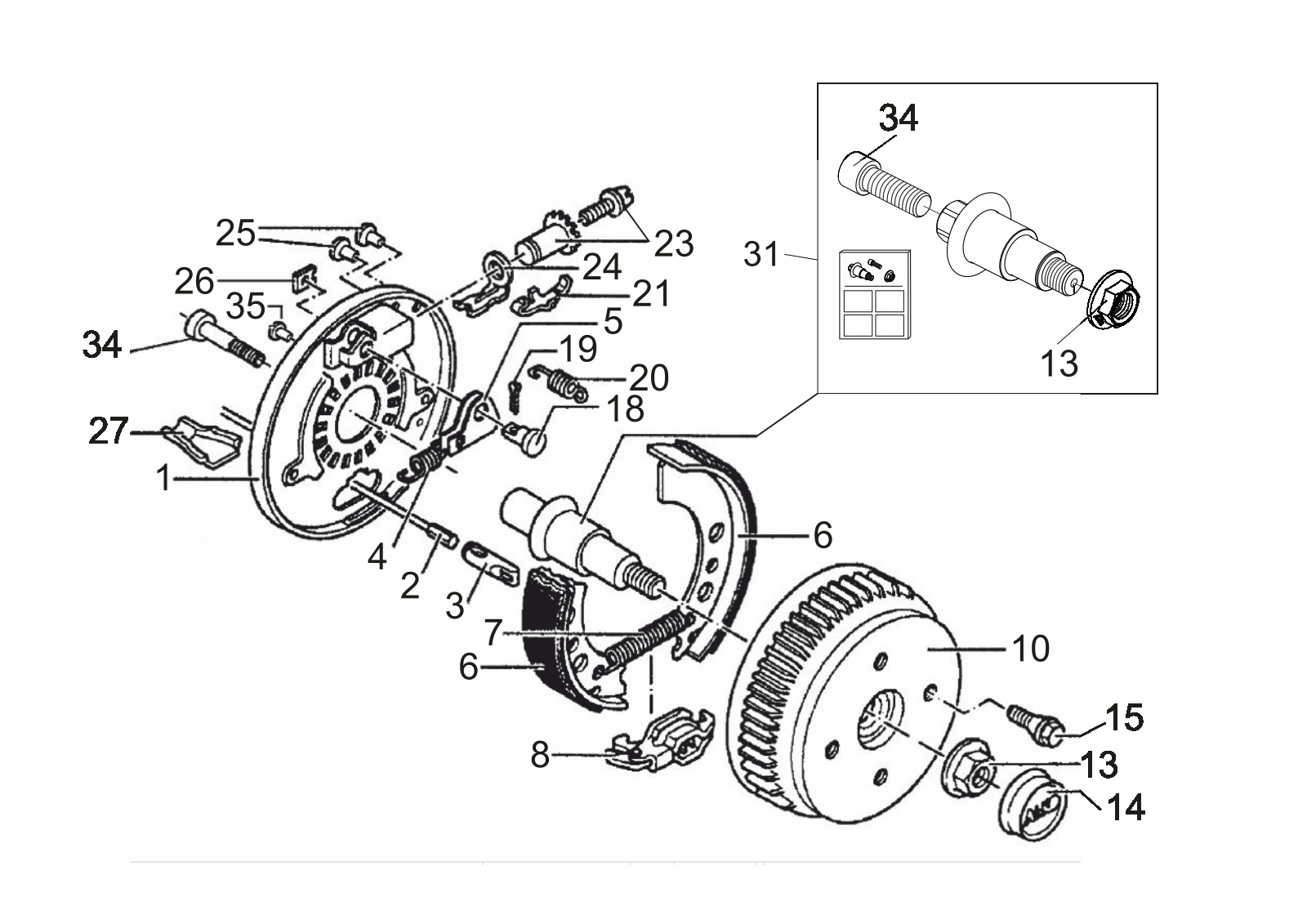

Explosietekening

Technische tekening 811985

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811985

Technische gegevens

AL-KO | 2051A | 650 kg

ETI-nummer

811985

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811985

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

39 onderdelen

Pos.	Artikelnummer	Omschrijving
1	692560	Remmen plaat gelast links 2051 wash-ontwerp	Vraag dit onderdeel aan
1	692561	Remmen plaat gelast rechts 2051 wash-ontwerp	Vraag dit onderdeel aan
2	247281	Bowdenkabel kabel compact 350/546 lang Profi lang levensduur	Vraag dit onderdeel aan
2	247282	Bowdenkabel kabel compact 530/726 lang Profi lang levensduur	Bekijk 247282→
2	247283	Bowdenkabel kabel compact 770/966 lang Profi lang levensduur	Bekijk 247283→
2	247284	Bowdenkabel kabel compact 890/1086 lang Profi lang levensduur	Vraag dit onderdeel aan
2	247285	Bowdenkabel kabel compact 1020/1216 lang Profi lang levensduur	Vraag dit onderdeel aan
2	247286	Bowdenkabel kabel compact 1130/1326 lang Profi lang levensduur	Bekijk 247286→
2	247287	Bowdenkabel kabel 1320/1516 lang Profi lang levensduur	Bekijk 247287→
2	247288	Bowdenkabel kabel compact 1430/1626 lang Profi lang levensduur	Vraag dit onderdeel aan
2	247289	Bowdenkabel kabel compact 1620/1816 lang Profi lang levensduur	Bekijk 247289→
2	247290	Bowdenkabel kabel compact 1790/1986 lang Profi lang levensduur	Vraag dit onderdeel aan
3	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
4	2187370003	Spanning veer	Bekijk 2187370003→
5	571386	Auto reserve hendel compl.. links	Vraag dit onderdeel aan
5	571387	Auto reserve hendel compl.. rechts	Vraag dit onderdeel aan
6	1213889	Reserve onderdelen set rem jaw 2050/2051	Bekijk 1213889→
7	2082000007	Spanning veer	Bekijk 2082000007→
8	571510	Spread hinge slot compl.. 2051/2361	Bekijk 571510→
10	1224804	Reserve onderdelen set lager 2051 waterdicht	Bekijk 1224804→
10	1312689	Rem trommel compl.. 100x4 waterdicht	Bekijk 1312689→
10	1312690	Rem trommel compl.. 112x5 waterdicht	Vraag dit onderdeel aan
13	581200	Flange moer m24x1,5	Bekijk 581200→
14	1313924	Uiteinde dop waterdicht Ø57	Bekijk 1313924→
15	372138	Wiel bout sperical M12x1,5 x25	Vraag dit onderdeel aan
15	2081670018	Wiel bout conical 60° M12x1,5x24	Vraag dit onderdeel aan
15	2081670020	Wiel bout sperical M12x1,5 x25	Bekijk 2081670020→
18	368651	Lager bout	Vraag dit onderdeel aan
19	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
20	2088800003	Compression veer	Vraag dit onderdeel aan
21	368405	Bladveer	Bekijk 368405→
23	21873708	Regulation eenheid wiel rem	Bekijk 21873708→
24	368361	Bow pressure	Bekijk 368361→
25	373245	Plug ral6002	Bekijk 373245→
26	2382610002	Afdekking plaat	Vraag dit onderdeel aan
27	371387	Rem kabel shell	Vraag dit onderdeel aan
31	1732673	Reserve onderdelen set stub as ongeremd lager Ø39 M22	Vraag dit onderdeel aan
34	706900	Cilinder schroef m22x60 DIN 912 bij tekening	Vraag dit onderdeel aan
35	691945	Afdichting plug voor beveiligen-rem plaat	Vraag dit onderdeel aan
