AL-KO technische tekening · ETI 811978
AL-KO ETI 811978 – Wiel rem euro compact 1637 waterdicht M22
Zoek je onderdelen voor AL-KO ETI 811978? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem euro compact 1637 waterdicht M22.
Naar onderdelenlijstExplosietekening

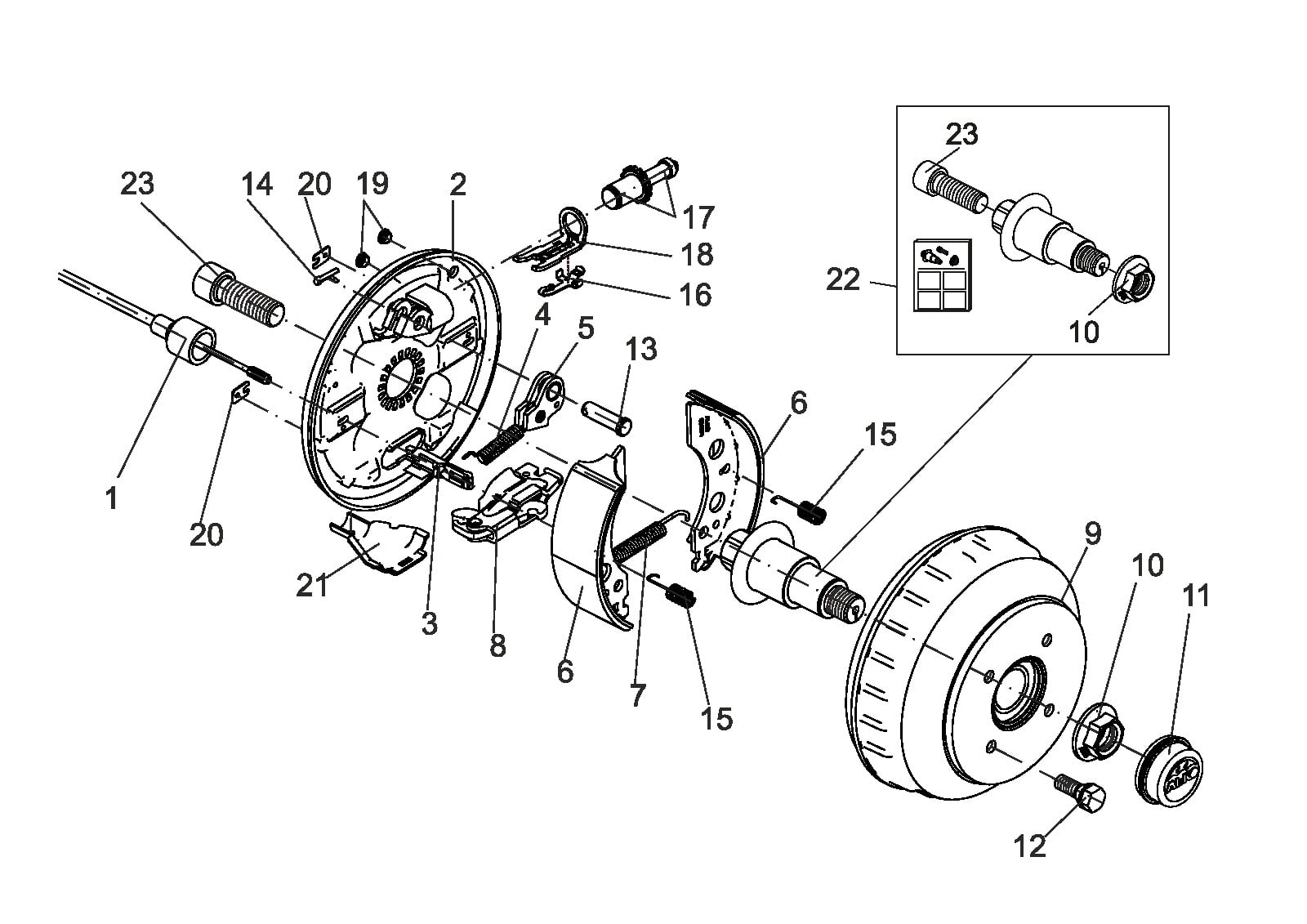

Technische tekening 811978
AL-KO ETI 811978
Technische gegevens
AL-KO | Compact | 1637 | 500 kg
ETI-nummer
811978
Onderdelen
39
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811978
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
39 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 247281 | Bowdenkabel kabel compact 350/546 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 1 | 247282 | Bowdenkabel kabel compact 530/726 lang Profi lang levensduur | Bekijk 247282 |
| 1 | 247283 | Bowdenkabel kabel compact 770/966 lang Profi lang levensduur | Bekijk 247283 |
| 1 | 247284 | Bowdenkabel kabel compact 890/1086 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 1 | 247285 | Bowdenkabel kabel compact 1020/1216 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 1 | 247286 | Bowdenkabel kabel compact 1130/1326 lang Profi lang levensduur | Bekijk 247286 |
| 1 | 247287 | Bowdenkabel kabel 1320/1516 lang Profi lang levensduur | Bekijk 247287 |
| 1 | 247288 | Bowdenkabel kabel compact 1430/1626 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 1 | 247289 | Bowdenkabel kabel compact 1620/1816 lang Profi lang levensduur | Bekijk 247289 |
| 1 | 247290 | Bowdenkabel kabel compact 1790/1986 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 2 | 571950 | Remmen plaat gelast links | Bekijk 571950 |
| 2 | 571951 | Remmen plaat gelast rechts | Bekijk 571951 |
| 3 | 604262 | Connection oog wiel rem 1637/2051/2361 | Bekijk 604262 |
| 4 | 2187370003 | Spanning veer | Bekijk 2187370003 |
| 5 | 384308 | Auto reserve hendel compl.. links | Vraag dit onderdeel aan |
| 5 | 384309 | Auto reserve hendel compl.. rechts | Vraag dit onderdeel aan |
| 6 | 1213885 | Set rem jaw voor one as achse 1637 | Bekijk 1213885 |
| 7 | 2082000007 | Spanning veer | Bekijk 2082000007 |
| 8 | 570666 | Spread hinge slot compl.. | Vraag dit onderdeel aan |
| 9 | 1656572 | Rem trommel compl.. 100x4 waterdicht | Vraag dit onderdeel aan |
| 9 | 1659202 | Rem trommel compl.. 98x4 waterdicht | Vraag dit onderdeel aan |
| 9 | 1659203 | Rem trommel compl.. 112x5 waterdicht | Vraag dit onderdeel aan |
| 9 | 1731335 | Reserve onderdelen set lager wiel rem 1637 waterdicht | Vraag dit onderdeel aan |
| 9 | 1806479 | Rem trommel compl.. 130x4 waterdicht | Vraag dit onderdeel aan |
| 10 | 581200 | Flange moer m24x1,5 | Bekijk 581200 |
| 11 | 1313924 | Uiteinde dop waterdicht Ø57 | Bekijk 1313924 |
| 12 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 12 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 13 | 368651 | Lager bout | Vraag dit onderdeel aan |
| 14 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | Vraag dit onderdeel aan |
| 15 | 2088800003 | Compression veer | Vraag dit onderdeel aan |
| 16 | 368405 | Bladveer | Bekijk 368405 |
| 17 | 21873708 | Regulation eenheid wiel rem | Bekijk 21873708 |
| 18 | 368361 | Bow pressure | Bekijk 368361 |
| 19 | 373245 | Plug ral6002 | Bekijk 373245 |
| 20 | 2382610002 | Afdekking plaat | Vraag dit onderdeel aan |
| 21 | 371387 | Rem kabel shell | Vraag dit onderdeel aan |
| 22 | 1732678 | Reserve onderdelen set stub as ongeremd lager Ø30 M22 | Vraag dit onderdeel aan |
| 23 | 706900 | Cilinder schroef m22x60 DIN 912 bij tekening | Vraag dit onderdeel aan |
