AL-KO technische tekening · ETI 811974

AL-KO ETI 811974 – Wiel rem euro plus 1637 M22

Zoek je onderdelen voor AL-KO ETI 811974? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem euro plus 1637 M22.

ETI-nummer: 811974 42 onderdelen

Naar onderdelenlijst

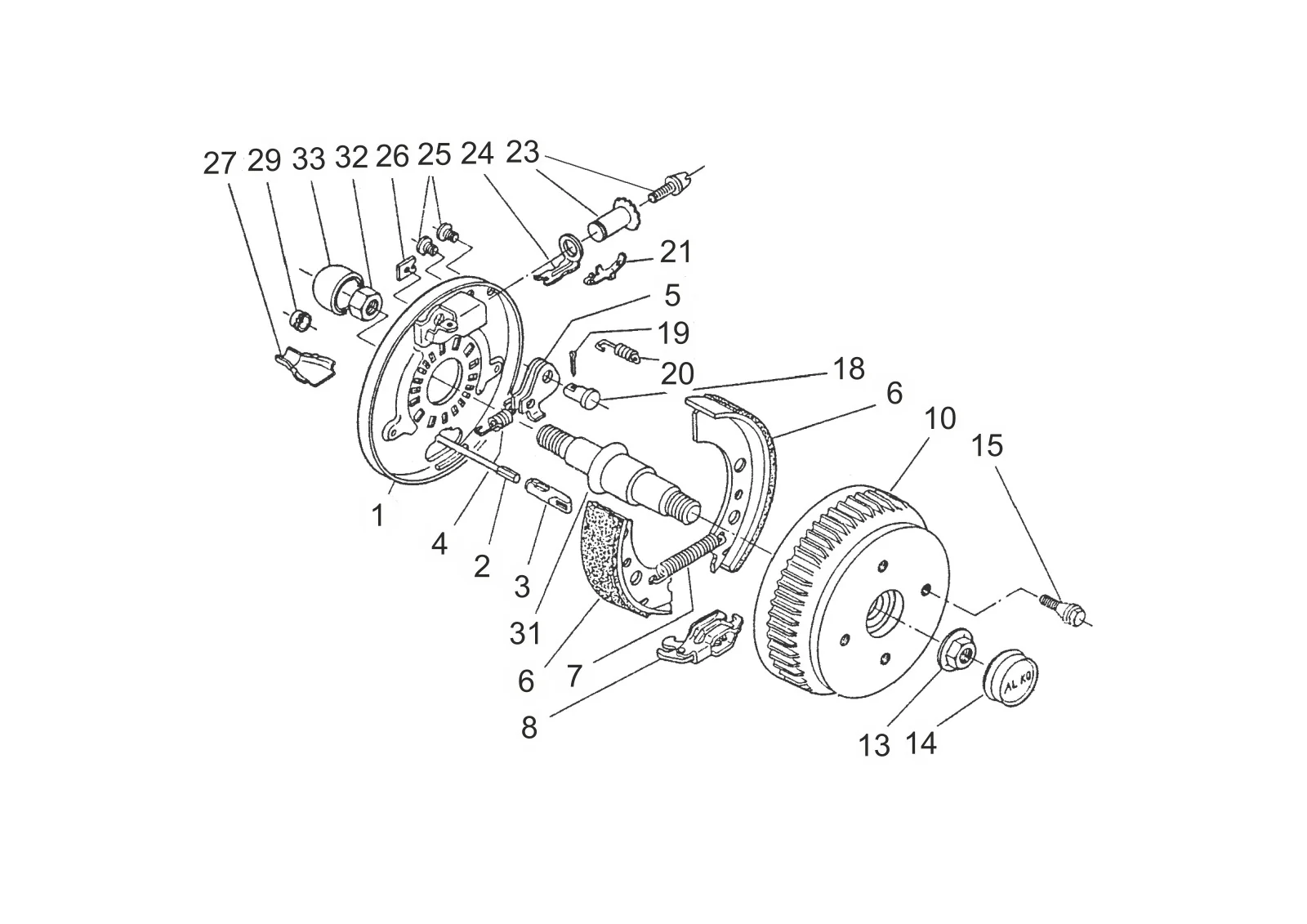

Explosietekening

Technische tekening 811974

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811974

Technische gegevens

AL-KO | EURO Plus | 1637 | 500 kg

ETI-nummer

811974

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811974

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

42 onderdelen

Pos.	Artikelnummer	Omschrijving
1	571950	Remmen plaat gelast links	Bekijk 571950→
1	571951	Remmen plaat gelast rechts	Bekijk 571951→
2	299707	Bowdenkabel kabel Profi lang levensduur 350/560	Vraag dit onderdeel aan
2	299708	Bowdenkabel kabel Profi lang levensduur 530/740	Bekijk 299708→
2	299709	Bowdenkabel kabel Profi lang levensduur 770/980	Bekijk 299709→
2	299710	Bowdenkabel kabel Profi lang levensduur 890/1100	Bekijk 299710→
2	299711	Bowdenkabel kabel Profi lang levensduur 1020/1230	Bekijk 299711→
2	299712	Bowdenkabel kabel Profi lang levensduur 1130/1340	Bekijk 299712→
2	299713	Bowdenkabel kabel Profi lang levensduur 1320/1530	Bekijk 299713→
2	299714	Bowdenkabel kabel Profi lang levensduur 1430/1640	Bekijk 299714→
2	299715	Bowdenkabel kabel Profi lang levensduur 1620/1830	Bekijk 299715→
2	299716	Bowdenkabel kabel Profi lang levensduur 1790/2000	Bekijk 299716→
3	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
4	372805	Spanning veer rechts	Bekijk 372805→
4	2188870001	Spanning veer links	Bekijk 2188870001→
5	384308	Auto reserve hendel compl.. links	Vraag dit onderdeel aan
5	384309	Auto reserve hendel compl.. rechts	Vraag dit onderdeel aan
6	1213888	Set rem remschoen voor one as 1635/1636/1637	Vraag dit onderdeel aan
7	2182150003	Spanning veer	Bekijk 2182150003→
8	570666	Expanding joint slot compl.	Vraag dit onderdeel aan
10	1932114	Reserve onderdelen set rem trommel 1637 compl.. met lager; 98x4 - M12x1,5	Bekijk 1932114→
10	1932115	Reserve onderdelen set rem trommel 1637 compl.. met lager; 100x4 - M12x1,5	Bekijk 1932115→
10	1932116	Reserve onderdelen set rem trommel 1637 compl.. met lager; 112x5 - M12x1,5	Bekijk 1932116→
10	1224800	Reserve onderdelen set lager (Ø60/Ø30/37) wiel rem 1637	Bekijk 1224800→
13	581200	Flange moer m24x1.5	Bekijk 581200→
14	581197	Afdichten dop Ø57	Bekijk 581197→
15	372138	Wiel bout sperical M12x1,5 x25	Vraag dit onderdeel aan
15	2081670018	Wiel bout conical 60° M12x1,5x24	Vraag dit onderdeel aan
15	2081670020	Wiel bout sperical M12x1,5 x25	Bekijk 2081670020→
18	368651	Lager bout	Vraag dit onderdeel aan
19	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
20	2088800003	Compression veer	Vraag dit onderdeel aan
21	581879	Compound veer	Vraag dit onderdeel aan
23	21873708	Regulation eenheid wiel rem	Bekijk 21873708→
24	581878	Bow pressure	Vraag dit onderdeel aan
25	373245	Plug ral6002	Bekijk 373245→
26	2382610002	Afdekking plaat	Vraag dit onderdeel aan
27	371387	Rem kabel shell 1637-2361	Bekijk 371387→
29	371389	Protective dop	Vraag dit onderdeel aan
31	606965	Stub as b850	Vraag dit onderdeel aan
32	702881	Zeskant slot moer m24 according to tekening	Bekijk 702881→
33	604472	Protective dop m24	Vraag dit onderdeel aan
