AL-KO technische tekening · ETI 811946

AL-KO ETI 811946 – As euro plus aandrijving wiel rem 2051 M22

Zoek je onderdelen voor AL-KO ETI 811946? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor As euro plus aandrijving wiel rem 2051 M22.

ETI-nummer: 811946 45 onderdelen

Naar onderdelenlijst

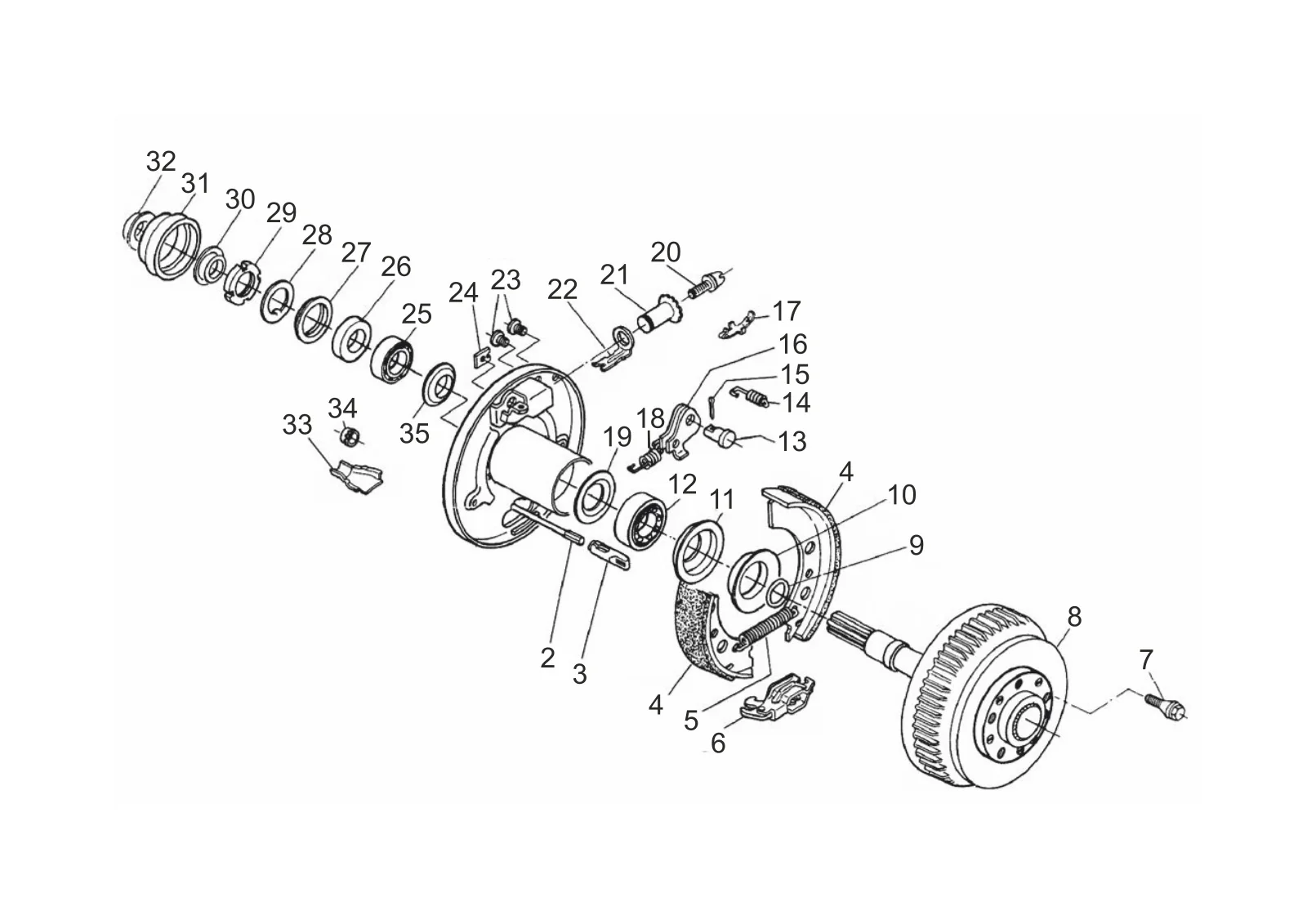

Explosietekening

Technische tekening 811946

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811946

Technische gegevens

AL-KO | EURO Plus | 2051 | 650 kg

ETI-nummer

811946

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811946

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

45 onderdelen

Pos.	Artikelnummer	Omschrijving
2	299707	Bowdenkabel kabel 350/560 lang Profi lang levensduur	Vraag dit onderdeel aan
2	299708	Bowdenkabel kabel 530/740 lang Profi lang levensduur	Bekijk 299708→
2	299709	Bowdenkabel kabel 770/980 lang Profi lang levensduur	Bekijk 299709→
2	299710	Bowdenkabel kabel 890/1100 lang Profi lang levensduur	Bekijk 299710→
2	299711	Bowdenkabel kabel 1020/1230 lang Profi lang levensduur	Bekijk 299711→
2	299712	Bowdenkabel kabel 1130/1340 lang Profi lang levensduur	Bekijk 299712→
2	299713	Bowdenkabel kabel 1320/1530 lang Profi lang levensduur	Bekijk 299713→
2	299714	Bowdenkabel kabel 1430/1640 lang Profi lang levensduur	Bekijk 299714→
2	299715	Bowdenkabel kabel 1620/1830 lang Profi lang levensduur	Bekijk 299715→
2	299716	Bowdenkabel kabel 1790/2000 lang Profi lang levensduur	Bekijk 299716→
3	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
4	1213889	Reserve onderdelen set rem jaw 2050/2051	Bekijk 1213889→
5	2082000007	Spanning veer	Bekijk 2082000007→
6	571510	Spread hinge slot compl.. 2051/2361	Bekijk 571510→
7	372138	Wiel bout sperical M12x1,5 x25	Vraag dit onderdeel aan
7	2081670018	Wiel bout conical 60° M12x1,5x24	Vraag dit onderdeel aan
7	2081670020	Wiel bout sperical M12x1,5 x25	Bekijk 2081670020→
8	614615	Rem trommel compl.. 2051 aandrijving	Vraag dit onderdeel aan
9	589434	O-ring 28,10x1,00 b-nbr70 DIN 3771	Vraag dit onderdeel aan
10	603820	Ring V-afdichting Ø75x63x11	Vraag dit onderdeel aan
11	700272	Rotary as lip afdichting as 42x62x7 DIN 3760-nb	Bekijk 700272→
12	700261	Conisch rol lager 32007 xdin 720	Vraag dit onderdeel aan
13	368651	Lager bout	Vraag dit onderdeel aan
14	2088800003	Compression veer	Vraag dit onderdeel aan
15	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
16	571386	Auto reserve hendel compl.. links	Vraag dit onderdeel aan
17	368405	Bladveer	Bekijk 368405→
18	2187370003	Spanning veer	Bekijk 2187370003→
19	2382970004	Afdichten ring Ø62xØ35	Vraag dit onderdeel aan
20	21873708	Regulation eenheid wiel rem	Bekijk 21873708→
21	21873708	Regulation eenheid wiel rem	Bekijk 21873708→
22	368361	Bow pressure	Bekijk 368361→
23	373245	Plug ral6002	Bekijk 373245→
24	2382610002	Afdekking plaat	Vraag dit onderdeel aan
25	700259	Conisch rol lager 30206 DIN 720	Vraag dit onderdeel aan
26	603822	Bus	Vraag dit onderdeel aan
27	703358	Rotary as lip afdichting 25x47x7 nb	Vraag dit onderdeel aan
28	702688	Slot ring 28 DIN 462 vz	Vraag dit onderdeel aan
29	702003	Gespleten pen 4x36 DIN 94	Vraag dit onderdeel aan
30	603819	Ring V-afdichting Ø30x22x7,5	Vraag dit onderdeel aan
31	603824	Dop	Vraag dit onderdeel aan
32	603819	Ring V-afdichting Ø30x22x7,5	Vraag dit onderdeel aan
33	371387	Rem kabel shell	Vraag dit onderdeel aan
34	371389	Protective dop	Vraag dit onderdeel aan
35	2382970003	Afdichten ring	Vraag dit onderdeel aan
