AL-KO technische tekening · ETI 811944

AL-KO ETI 811944 – Wiel rem 1637 euro1 up to 500kg M22

Zoek je onderdelen voor AL-KO ETI 811944? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 1637 euro1 up to 500kg M22.

ETI-nummer: 811944 44 onderdelen

Naar onderdelenlijst

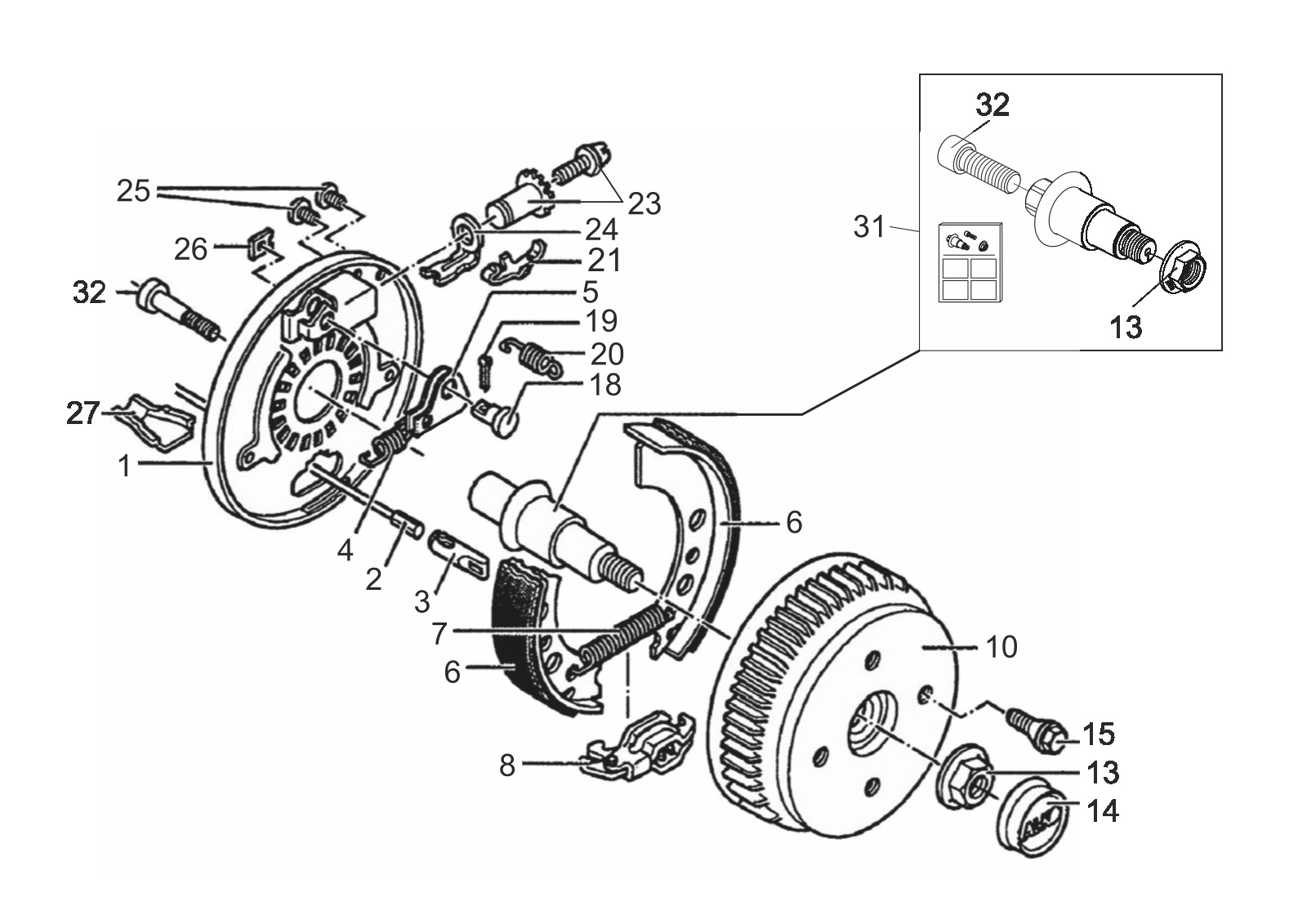

Explosietekening

Technische tekening 811944

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811944

Technische gegevens

AL-KO | EURO 1 | 1637 | 500 kg

ETI-nummer

811944

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811944

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

44 onderdelen

Pos.	Artikelnummer	Omschrijving
1	571950	Remmen plaat gelast links	Bekijk 571950→
1	571951	Remmen plaat gelast rechts	Bekijk 571951→
2	247281	Bowdenkabel kabel Profi lang levensduur 350/546	Vraag dit onderdeel aan
2	247282	Bowdenkabel kabel Profi lang levensduur 530/726	Bekijk 247282→
2	247283	Bowdenkabel kabel Profi lang levensduur 770/966	Bekijk 247283→
2	247284	Bowdenkabel kabel Profi lang levensduur 890/1086	Bekijk 247284→
2	247285	Bowdenkabel kabel Profi lang levensduur 1020/1216	Bekijk 247285→
2	247286	Bowdenkabel kabel Profi lang levensduur 1130/1326	Bekijk 247286→
2	247287	Bowdenkabel kabel Profi lang levensduur 1320/1516	Bekijk 247287→
2	247288	Bowdenkabel kabel Profi lang levensduur 1430/1626	Bekijk 247288→
2	247289	Bowdenkabel kabel Profi lang levensduur 1620/1816	Bekijk 247289→
2	247290	Bowdenkabel kabel Profi lang levensduur 1790/1986	Bekijk 247290→
3	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
4	372805	Spanning veer rechts	Bekijk 372805→
4	2188870001	Spanning veer links	Bekijk 2188870001→
5	384308	Auto reserve hendel compl.. links	Vraag dit onderdeel aan
5	384309	Auto reserve hendel compl.. rechts	Vraag dit onderdeel aan
6	1213888	Set rem remschoen voor one as 1635/1636/1637	Vraag dit onderdeel aan
7	2182150003	Spanning veer	Bekijk 2182150003→
8	570666	Expanding joint slot compl.	Vraag dit onderdeel aan
10	646332	Rem trommel compl.. 101,6x4	Vraag dit onderdeel aan
10	1361700	Rem trommel compl.. 98x4-M12x1,5	Vraag dit onderdeel aan
10	1362576	Rem trommel compl.. 114,3x5-M12x1,5	Vraag dit onderdeel aan
10	1932114	Reserve onderdelen set rem trommel 1637 compl.. met lager; 98x4 - M12x1,5	Bekijk 1932114→
10	1370516	Rem trommel compl.. 130x4	Vraag dit onderdeel aan
10	1932115	Reserve onderdelen set rem trommel 1637 compl.. met lager; 100x4 - M12x1,5	Bekijk 1932115→
10	1370886	Rem trommel compl.. 115x4	Vraag dit onderdeel aan
10	1932116	Reserve onderdelen set rem trommel 1637 compl.. met lager; 112x5 - M12x1,5	Bekijk 1932116→
13	581200	Flange moer m24x1.5	Bekijk 581200→
14	581197	Afdichten dop Ø57	Bekijk 581197→
15	372138	Wiel bout sperical M12x1,5 x25	Vraag dit onderdeel aan
15	2081670018	Wiel bout conical 60° M12x1,5x24	Vraag dit onderdeel aan
15	2081670020	Wiel bout sperical M12x1,5 x25	Bekijk 2081670020→
18	368651	Lager bout	Vraag dit onderdeel aan
19	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
20	2088800003	Compression veer	Vraag dit onderdeel aan
21	581879	Compound veer	Vraag dit onderdeel aan
23	21873708	Regulation eenheid wiel rem	Bekijk 21873708→
24	581878	Bow pressure	Vraag dit onderdeel aan
25	373245	Plug ral6002	Bekijk 373245→
26	2382610002	Afdekking plaat	Vraag dit onderdeel aan
27	371387	Rem kabel shell 1637-2361	Bekijk 371387→
31	1732677	Reserve onderdelen set stub as ongeremd lager Ø30 M22	Vraag dit onderdeel aan
32	706900	Cilinder schroef m22x60 DIN 912 bij tekening	Vraag dit onderdeel aan
