AL-KO technische tekening · ETI 811921

AL-KO ETI 811921 – Oplooprem Profi V 3500 ak351 hand rem hendel lowered

Zoek je onderdelen voor AL-KO ETI 811921? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem Profi V 3500 ak351 hand rem hendel lowered.

ETI-nummer: 811921 32 onderdelen

Naar onderdelenlijst

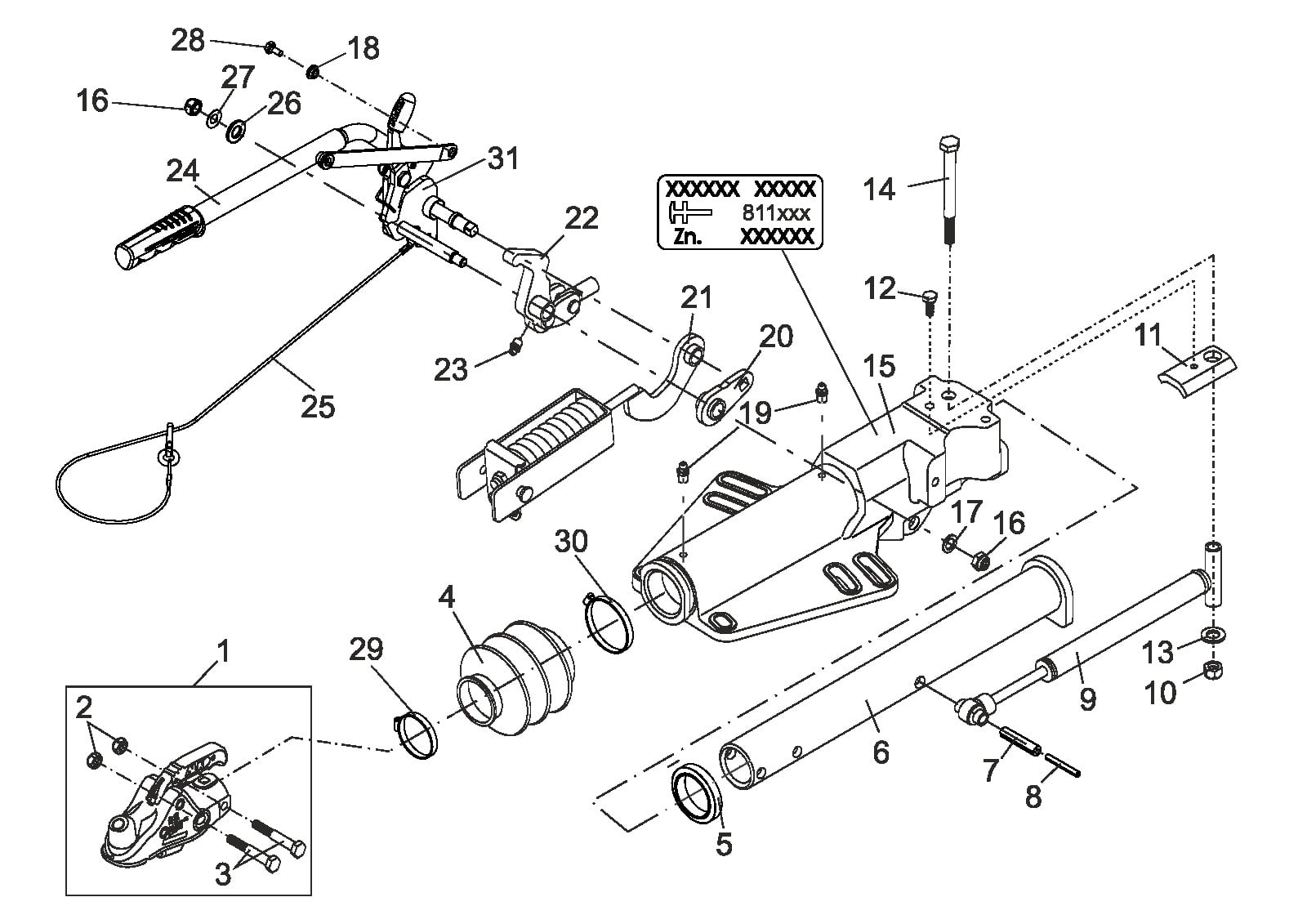

Explosietekening

Technische tekening 811921

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811921

Technische gegevens

AL-KO | V-design | Profi 3500 | spring load memory | ball coupling

ETI-nummer

811921

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811921

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

32 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1224391	Koppeling ak351 met bevestiging onderdelen	Vraag dit onderdeel aan
2	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
3	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
4	21726605	Stofhoes	Bekijk 21726605→
5	2172660003	Stootrubber	Bekijk 2172660003→
6	692267	Trek buis gelast	Bekijk 692267→
7	706296	Klik haak 14x55 DIN 1481	Vraag dit onderdeel aan
8	702369	Klik haak 8x55 DIN 1481 geomet	Vraag dit onderdeel aan
9	1217090	Schok demper ae 3500	Bekijk 1217090→
10	705693	Zeskantmoer m14 DIN 985-10	Vraag dit onderdeel aan
11	692278	Stop plaat	Vraag dit onderdeel aan
12	706090	Zeskant schroef m10x20 DIN 933 bij tekening	Vraag dit onderdeel aan
13	705490	Ring a 15 DIN 125-st	Vraag dit onderdeel aan
14	706353	Zeskant schroef m14x140 DIN 931 8.8	Vraag dit onderdeel aan
15	ETK0005	Huis	Vraag dit onderdeel aan
16	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
17	705397	Ring a 13 DIN 125-st	Bekijk 705397→
18	692645	Bus	Vraag dit onderdeel aan
19	700204	Conical grease nipple as 8x1 DIN 71412	Bekijk 700204→
20	692687	Hendel gelast	Vraag dit onderdeel aan
21	692648	Veer bow compl..	Vraag dit onderdeel aan
22	692268	Uitwijking hendel compl.. IH=90:30	Vraag dit onderdeel aan
22	692723	Uitwijking hendel compl.. IH=90:33,5	Vraag dit onderdeel aan
23	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
24	1352277	Hand rem hendel neerlaatbaar Profi asb-hb	Vraag dit onderdeel aan
25	209494	Breakaway kabel 1350 mm lengte	Bekijk 209494→
26	706081	Ring a 17 DIN 125-st	Vraag dit onderdeel aan
27	700507	Disc veer 25x12,2x0,9 DIN 2093	Vraag dit onderdeel aan
28	706089	Zeskant schroef m8x16 DIN 933 bij tekening	Vraag dit onderdeel aan
29	706903	Exhaust klem torro 50-70/9 w3	Vraag dit onderdeel aan
30	706904	Exhaust klem torro 70-90/9 w3	Vraag dit onderdeel aan
31	693010	Damping rubber	Vraag dit onderdeel aan
