AL-KO technische tekening · ETI 811910
AL-KO ETI 811910 – Oploop devicev 90s/3 aks1300
Zoek je onderdelen voor AL-KO ETI 811910? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oploop devicev 90s/3 aks1300.

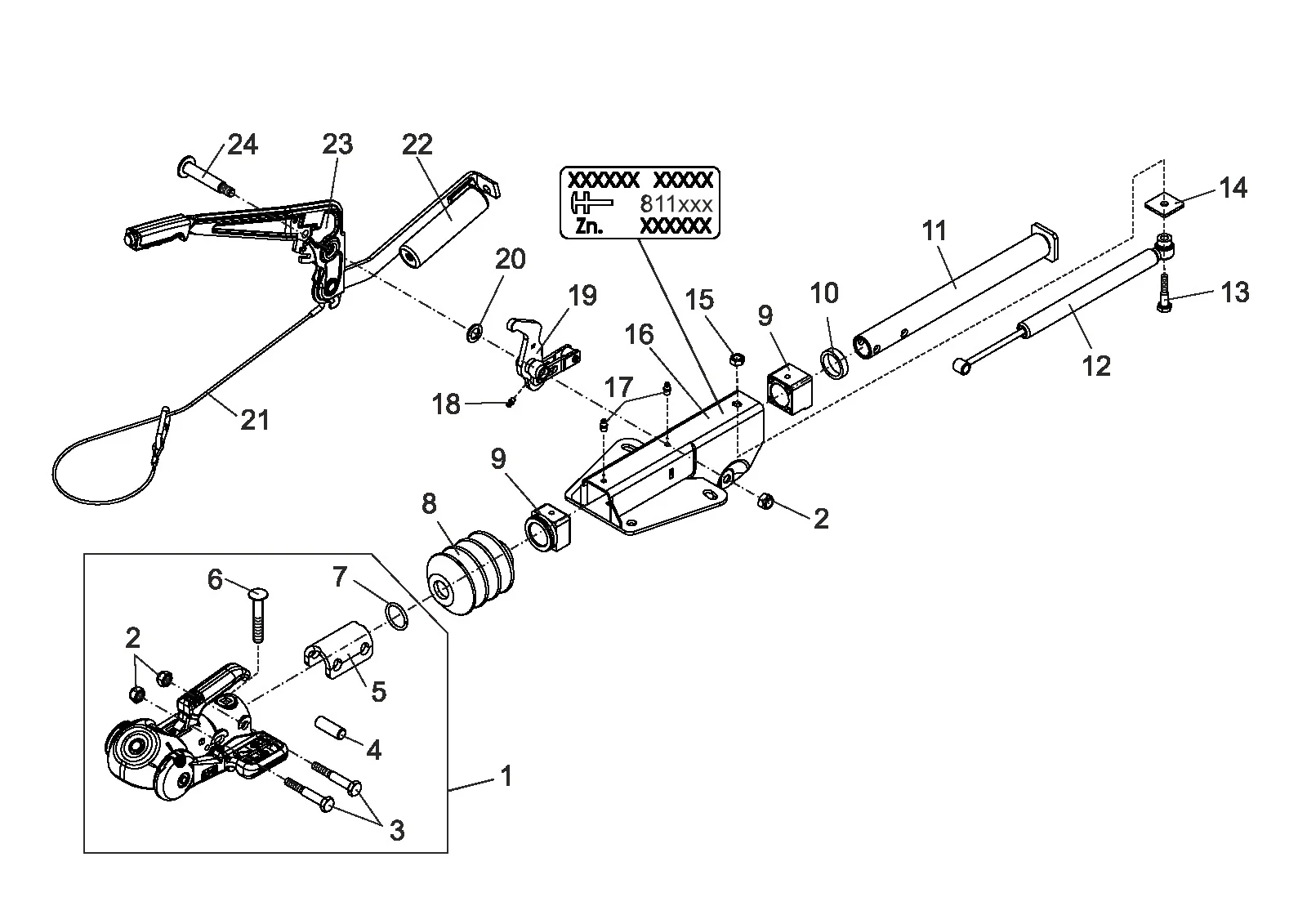

Naar onderdelenlijstExplosietekening
Technische tekening 811910
AL-KO ETI 811910
Technische gegevens
AL-KO | V-design | 90S/3 | spring load memory | AKS
ETI-nummer
811910
Onderdelen
26
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811910
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
26 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 1225288 | Aks1300 verpakt ga1360 ral3000 | Bekijk 1225288 |
| 2 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 3 | 705427 | Zeskant schroef m12x75 DIN 931 8.8 | Vraag dit onderdeel aan |
| 4 | 584883 | Bevestiging bout 34 mm | Bekijk 584883 |
| 4 | 584884 | Bevestiging bout 48 mm | Vraag dit onderdeel aan |
| 5 | 372462 | Afstand beugel Ø45 | Vraag dit onderdeel aan |
| 5 | 690841 | Afstand beugel Ø35/50 | Bekijk 690841 |
| 6 | 603392 | Flat round schroef m12x75 bij tekening | Vraag dit onderdeel aan |
| 7 | 695644 | Retaining veer | Vraag dit onderdeel aan |
| 8 | 2073890210 | Bellows | Bekijk 2073890210 |
| 9 | 1210678 | Set bushs oploop apparaat | Bekijk 1210678 |
| 10 | 2072410207 | Damping rubber | Bekijk 2072410207 |
| 11 | 625626 | Trek buis gelast 90 s/3 | Bekijk 625626 |
| 12 | 359987 | Schok demper 90s/1/s2/s3 | Bekijk 359987 |
| 13 | 706312 | Zeskant schroef m10x50 DIN 931 8.8 | Vraag dit onderdeel aan |
| 14 | 625627 | Stop plaat | Vraag dit onderdeel aan |
| 15 | 706435 | Self vergrendeling moer biw M10 | Vraag dit onderdeel aan |
| 16 | ETK0005 | Huis | Vraag dit onderdeel aan |
| 17 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Vraag dit onderdeel aan |
| 18 | 700203 | Conische smeernippel 6x1 DIN 71412 | Vraag dit onderdeel aan |
| 19 | 354238 | Uitwijking hendel compl.. IH=90:27 | Vraag dit onderdeel aan |
| 20 | 702819 | Ring 17 DIN 433 | Vraag dit onderdeel aan |
| 21 | 209385 | Breakaway kabel 980 mm lengte sweden | Vraag dit onderdeel aan |
| 22 | 2075020601 | Veer cilinder compl.. | Bekijk 2075020601 |
| 23 | 1352259 | Hand rem hendel incl.. rem away kabel | Vraag dit onderdeel aan |
| 24 | 625642 | Lager schroef m12x89 | Vraag dit onderdeel aan |
