AL-KO technische tekening · ETI 811841

AL-KO ETI 811841 – Oplooprem euro 200v 2. generation AKS

Zoek je onderdelen voor AL-KO ETI 811841? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem euro 200v 2. generation AKS.

ETI-nummer: 811841 37 onderdelen

Naar onderdelenlijst

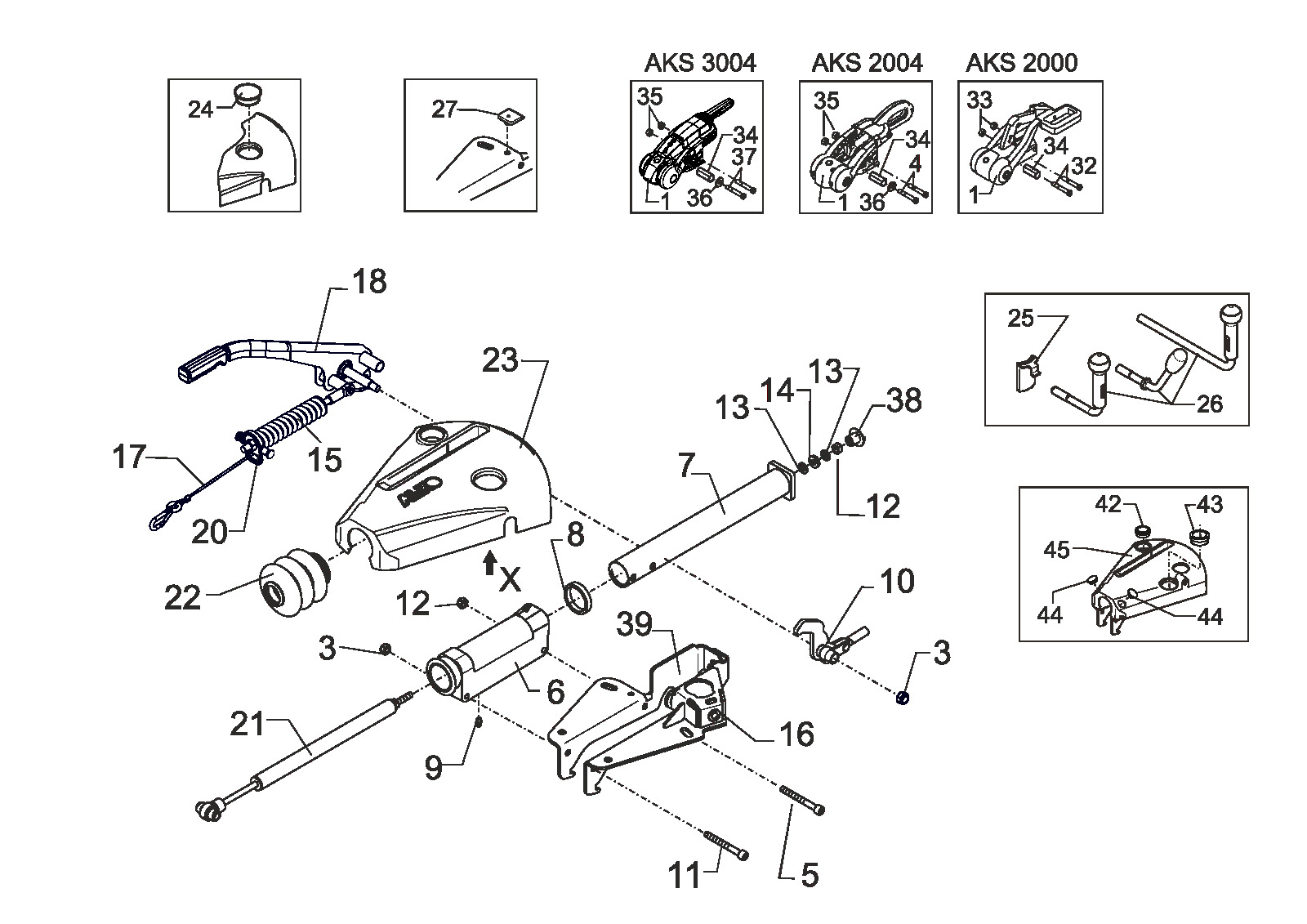

Explosietekening

Technische tekening 811841

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811841

Technische gegevens

AL-KO | EURO-design | 200V | dead center lever | ball coupling and AKS

ETI-nummer

811841

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811841

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

37 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0013	Koppeling kop AKS 2000/2004/3004	Vraag dit onderdeel aan
2	705427	Zeskant schroef m12x75 DIN 931 8.8	Vraag dit onderdeel aan
3	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
4	706481	Cilinder schroef m12x75 DIN 7984 8.8	Bekijk 706481→
5	706396	Cilinder schroef m10x85 DIN 912 8.8	Bekijk 706396→
6	690180	Lager cartridge M10-M10 gemonteerd	Bekijk 690180→
7	643096	Trek buis gelast	Bekijk 643096→
8	371372	Stootrubber	Bekijk 371372→
9	700204	Conical grease nipple as 8x1 DIN 71412	Bekijk 700204→
10	1352204	Uitwijking hendel compl.. IH=90:23	Vraag dit onderdeel aan
11	705442	Zeskant schroef m12x85 DIN 931 8.8	Bekijk 705442→
12	705519	Zeskantmoer M10 DIN 985-10	Bekijk 705519→
13	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
14	643098	Hard rubber ring	Bekijk 643098→
15	648750	Cilinder compl.. gemonteerd oploop apparaat 200v	Bekijk 648750→
16	1351209	Beugel links gelast od130/150/200v	Bekijk 1351209→
17	1732798	Breakaway kabel 920 mm lengte carabiner ring	Vraag dit onderdeel aan
18	648475	Hand rem hendel incl.. rem away kabel 200v	Vraag dit onderdeel aan
20	705379	Zeskantmoer M12 DIN 934-8	Vraag dit onderdeel aan
21	690388	Schok demper 200v met bus 37,5	Vraag dit onderdeel aan
22	366356	Stofhoes	Bekijk 366356→
22	607133	Stofhoes Safety uitvoering	Bekijk 607133→
23	ETK0019	Afdekking	Vraag dit onderdeel aan
24	1312564	Afdichting plug	Vraag dit onderdeel aan
25	690182	Pressure pad	Bekijk 690182→
26	646423	Klem handgreep compl.. M12	Bekijk 646423→
27	690003	Uiteinde stop rubber	Bekijk 690003→
32	706358	Zeskant schroef m12x80 DIN 931 10.9	Vraag dit onderdeel aan
33	705521	Zeskantmoer M12 DIN 980-V-10 ZP	Vraag dit onderdeel aan
34	647923	Afstand bus	Vraag dit onderdeel aan
35	706437	Borgmoer M12	Bekijk 706437→
36	705397	Ring a 13 DIN 125-st	Bekijk 705397→
37	692034	Bout m12x78 bij tekening	Bekijk 692034→
38	690393	Wing moer plastic M10	Bekijk 690393→
39	1540140	Beugel rechts od200v	Bekijk 1540140→
40	610561	Jockey wiel klem handgreep - lang	Bekijk 610561→
41	1362330	Klem handgreep compl..	Bekijk 1362330→
