AL-KO technische tekening · ETI 811758

AL-KO ETI 811758 – Oplooprem vierkant 82 251s

Zoek je onderdelen voor AL-KO ETI 811758? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem vierkant 82 251s.

ETI-nummer: 811758 21 onderdelen

Naar onderdelenlijst

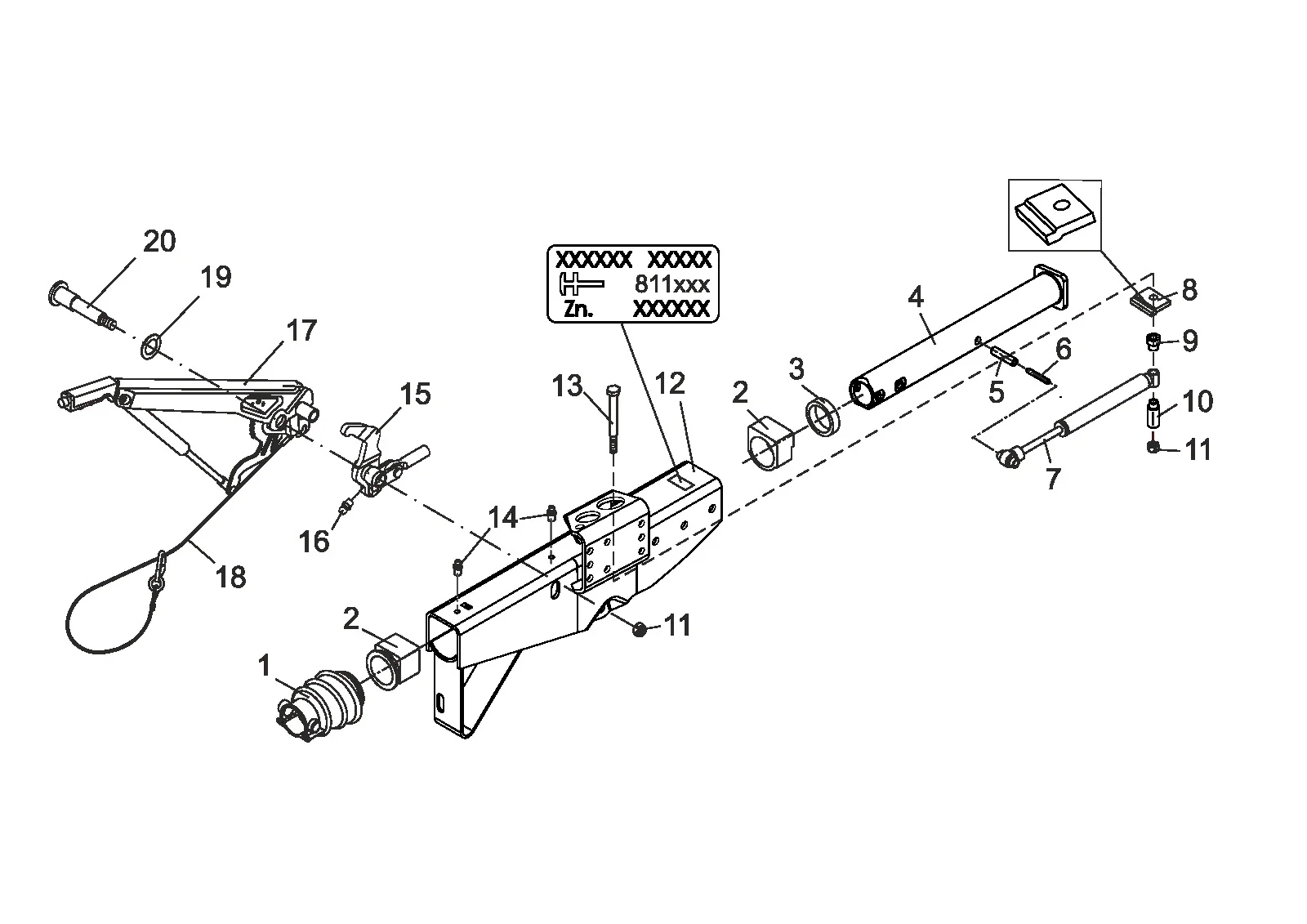

Explosietekening

Technische tekening 811758

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811758

Technische gegevens

AL-KO | square design | 251S | with gas spring lever | without ball coupling parts

ETI-nummer

811758

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811758

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

21 onderdelen

Pos.	Artikelnummer	Omschrijving
1	366356	Stofhoes	Bekijk 366356→
2	1210131	Reserve onderdeel set bushing oploop	Bekijk 1210131→
3	371372	Stootrubber	Bekijk 371372→
4	571874	Trekstang gelast 251s	Bekijk 571874→
5	704408	Klik haak 12x48 nach zeichnung	Vraag dit onderdeel aan
6	704407	Klik haak 7x48 nach zeichnung	Vraag dit onderdeel aan
7	370561	Schok demper 251s	Bekijk 370561→
8	581699	Stop plaat	Bekijk 581699→
9	647903	Afstand bus	Vraag dit onderdeel aan
10	1540256	Afstand bus	Vraag dit onderdeel aan
11	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
12	ETK0005	Huis	Vraag dit onderdeel aan
13	705425	Zeskant schroef m12x120 DIN 931 8.8	Vraag dit onderdeel aan
14	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
15	380319	Uitwijking hendel compl.. IH=105:35	Vraag dit onderdeel aan
15	648132	Uitwijking hendel compl.. IH=105:31,5	Vraag dit onderdeel aan
16	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
17	220096	Handremhendel incl.. rem away kabel 161s-251s-161r	Bekijk 220096→
18	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
19	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
20	581145	Lager schroef m12x100 Ø19	Bekijk 581145→
