AL-KO technische tekening · ETI 811749

AL-KO ETI 811749 – Oplooprem V Profi 3000 klem m14

Zoek je onderdelen voor AL-KO ETI 811749? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V Profi 3000 klem m14.

ETI-nummer: 811749 37 onderdelen

Naar onderdelenlijst

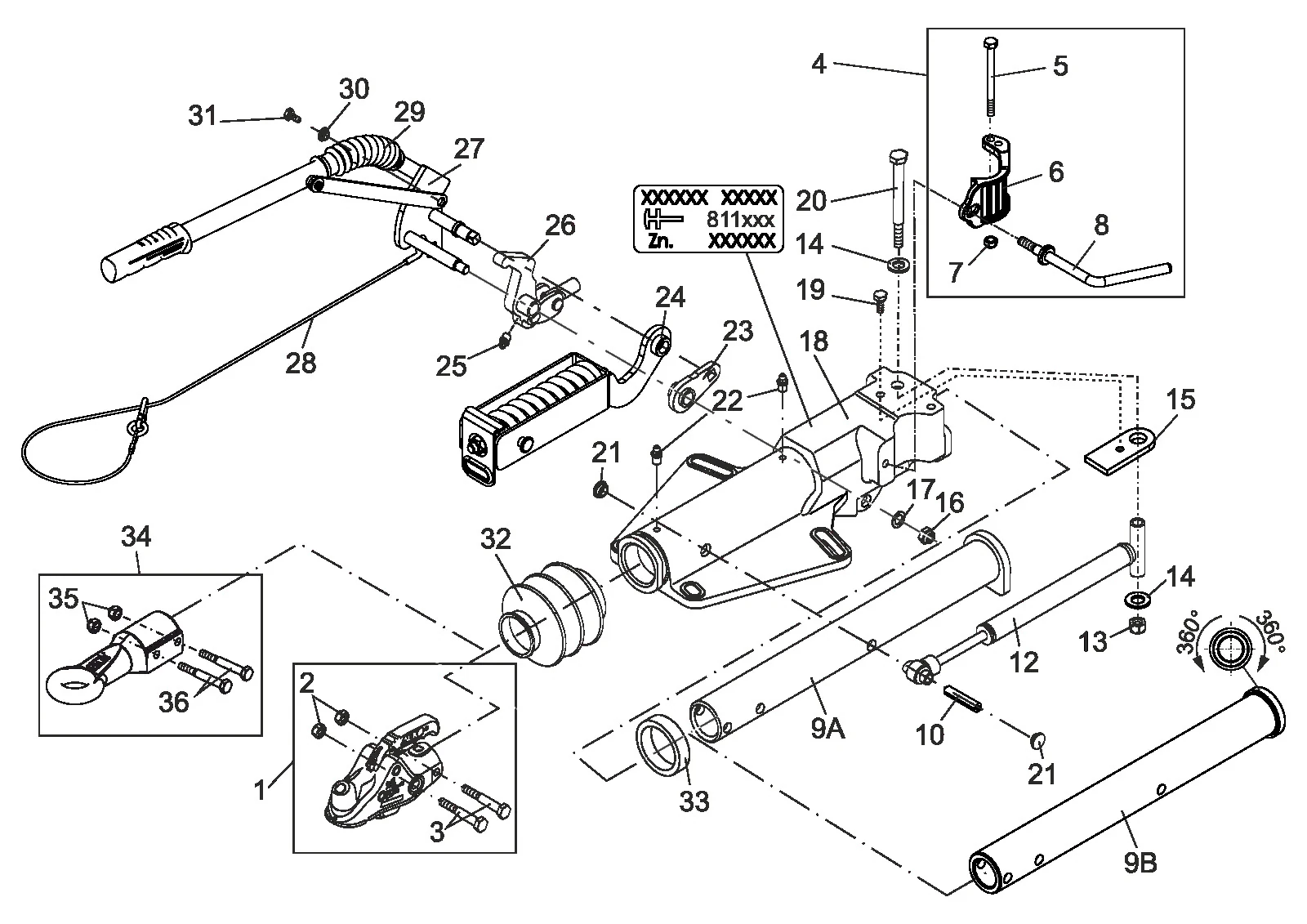

Explosietekening

Technische tekening 811749

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811749

Technische gegevens

AL-KO | V-design | Profi 3000 | spring load memory | ball coupling and drawbar eye

ETI-nummer

811749

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811749

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

37 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1251498	Koppeling kop ak301 met slot en safetyball	Vraag dit onderdeel aan
2	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
3	705442	Zeskant schroef m12x85 DIN 931 8.8	Bekijk 705442→
4	1351203	Assemblage group klem Profi oploop apparaat	Bekijk 1351203→
5	706004	Zeskant schroef m10x125 DIN 931 8.8	Vraag dit onderdeel aan
6	694937	Klem m14 Profi oploop apparaat	Vraag dit onderdeel aan
7	705519	Zeskantmoer M10 DIN 985-10	Bekijk 705519→
8	694513	Klem handgreep m14	Vraag dit onderdeel aan
9A	692281	Trek buis gelast	Vraag dit onderdeel aan
9B	1352319	Trek buis gelast	Vraag dit onderdeel aan
10	707262	Klemmen pen 12x48 ISO 8748-st bij tekening	Vraag dit onderdeel aan
12	1217089	Schok demper ae 3000	Vraag dit onderdeel aan
13	705693	Zeskantmoer m14 DIN 985-10	Vraag dit onderdeel aan
14	704622	Ring a 15 DIN 125-st dac	Vraag dit onderdeel aan
15	692258	Stop plaat	Vraag dit onderdeel aan
16	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
17	705397	Ring a 13 DIN 125-st	Bekijk 705397→
18	ETK0005	Huis	Vraag dit onderdeel aan
19	706090	Zeskant schroef m10x20 DIN 933 bij tekening	Vraag dit onderdeel aan
20	706039	Zeskant schroef m14x110 DIN 931 8.8	Vraag dit onderdeel aan
21	372416	Afdichting plug	Vraag dit onderdeel aan
22	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
23	692687	Hendel gelast	Vraag dit onderdeel aan
24	692648	Veer bow compl..	Vraag dit onderdeel aan
25	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
26	692237	Uitwijking hendel compl.. IH=90:27	Vraag dit onderdeel aan
26	692711	Uitwijking hendel compl.. IH=90:30	Vraag dit onderdeel aan
27	692236	Hand rem hendel incl.. rem away kabel Profi	Vraag dit onderdeel aan
28	209385	Breakaway kabel 980 mm lengte sweden	Vraag dit onderdeel aan
29	1225358	Reserve onderdelen set bellow hand rem hendel Profi buitendiameter	Bekijk 1225358→
30	692645	Bus	Vraag dit onderdeel aan
31	706089	Zeskant schroef m8x16 DIN 933 bij tekening	Vraag dit onderdeel aan
32	366356	Stofhoes	Bekijk 366356→
33	371372	Stootrubber	Bekijk 371372→
34	1224107	Dissel oog england e40/a (Ø40/Ø50) met bevestiging bouten versie a	Vraag dit onderdeel aan
35	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
36	705434	Zeskant bout m12x90 DIN 931 8.8	Bekijk 705434→
