AL-KO ETI 811736 – Oplooprem V type 251s top assemblage
Zoek je onderdelen voor AL-KO ETI 811736? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V type 251s top assemblage.
Naar onderdelenlijstExplosietekening

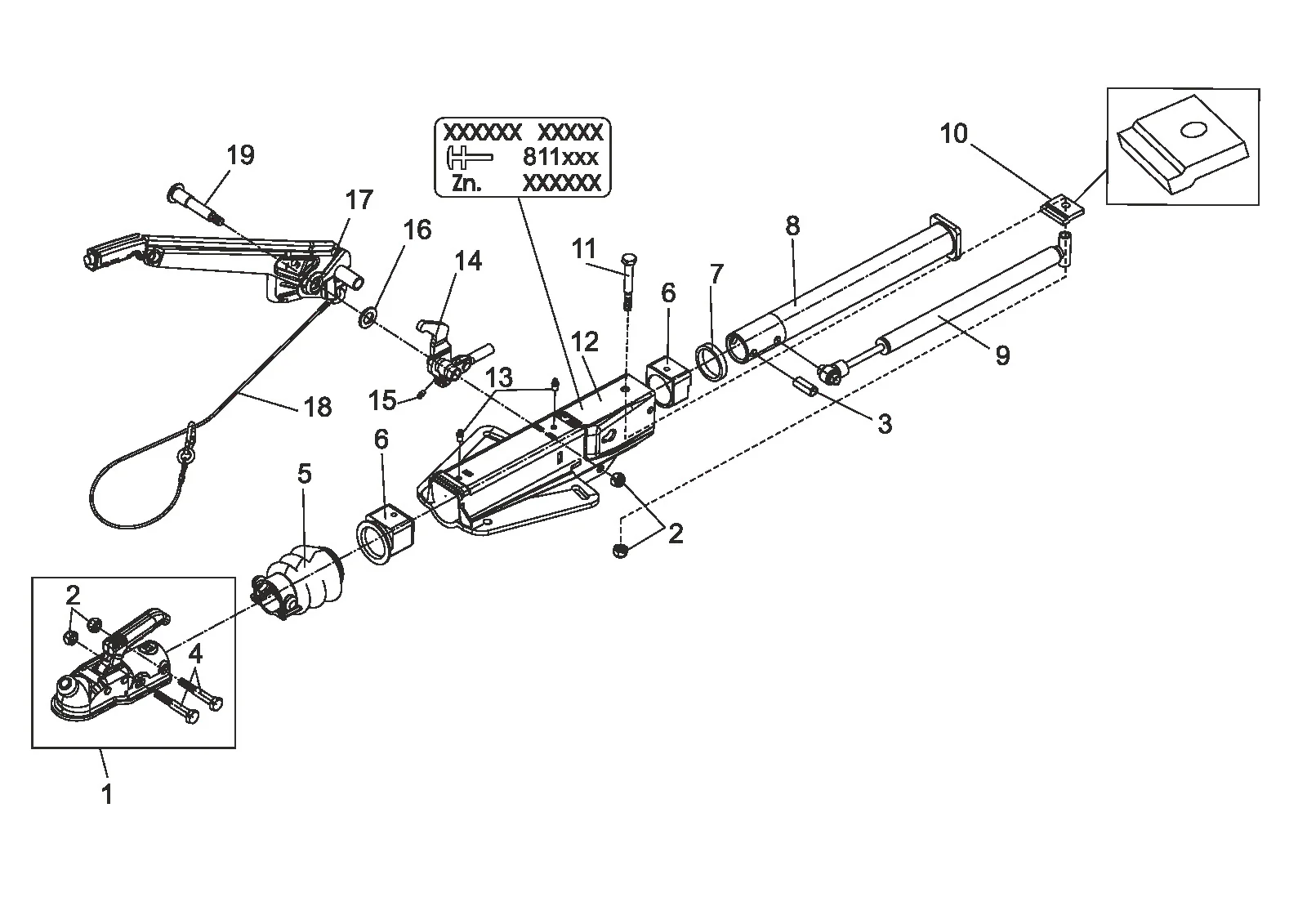

Technische tekening 811736
AL-KO ETI 811736
Technische gegevens
AL-KO | V-design | 251S | with gas spring lever | ball coupling
ETI-nummer
811736
Onderdelen
21
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811736
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
21 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 246960 | Koppeling ak300 d50/45/40/35 met bevestiging onderdelen | Vraag dit onderdeel aan |
| 2 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 3 | 647923 | Afstand bus | Vraag dit onderdeel aan |
| 4 | 705427 | Zeskant schroef m12x75 DIN 931 8.8 | Vraag dit onderdeel aan |
| 5 | 366356 | Stofhoes | Bekijk 366356 |
| 6 | 1210131 | Reserve onderdeel set bushing oploop | Bekijk 1210131 |
| 7 | 371372 | Stootrubber | Bekijk 371372 |
| 8 | 571874 | Trekstang gelast 251s | Bekijk 571874 |
| 9 | 1206256 | Schok demper 251s met bus Ø37,5 | Vraag dit onderdeel aan |
| 10 | 581699 | Stop plaat | Bekijk 581699 |
| 11 | 705434 | Zeskant bout m12x90 DIN 931 8.8 | Bekijk 705434 |
| 12 | ETK0005 | Huis | Vraag dit onderdeel aan |
| 13 | 375900 | Conische smeernippel 8x1 DIN 71412 | Bekijk 375900 |
| 14 | 380525 | Uitwijking hendel compl.. uni IH=90:27 | Bekijk 380525 |
| 14 | 380526 | Uitwijking hendel compl.. uni IH=90:30 | Vraag dit onderdeel aan |
| 14 | 380527 | Uitwijking hendel compl.. uni IH=90:33,5 | Vraag dit onderdeel aan |
| 15 | 700203 | Conische smeernippel 6x1 DIN 71412 | Vraag dit onderdeel aan |
| 16 | 370693 | Ring Ø19x34x3 | Vraag dit onderdeel aan |
| 17 | 220096 | Handremhendel incl.. rem away kabel 161s-251s-161r | Bekijk 220096 |
| 18 | 368605 | Losbreekkabel 950 mm lengte | Bekijk 368605 |
| 19 | 581145 | Lager schroef m12x100 Ø19 | Bekijk 581145 |
