AL-KO ETI 811734 – Wiel rem 2051aa aaa 0°15'

Zoek je onderdelen voor AL-KO ETI 811734? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 2051aa aaa 0°15'.

ETI-nummer: 811734 54 onderdelen

Naar onderdelenlijst

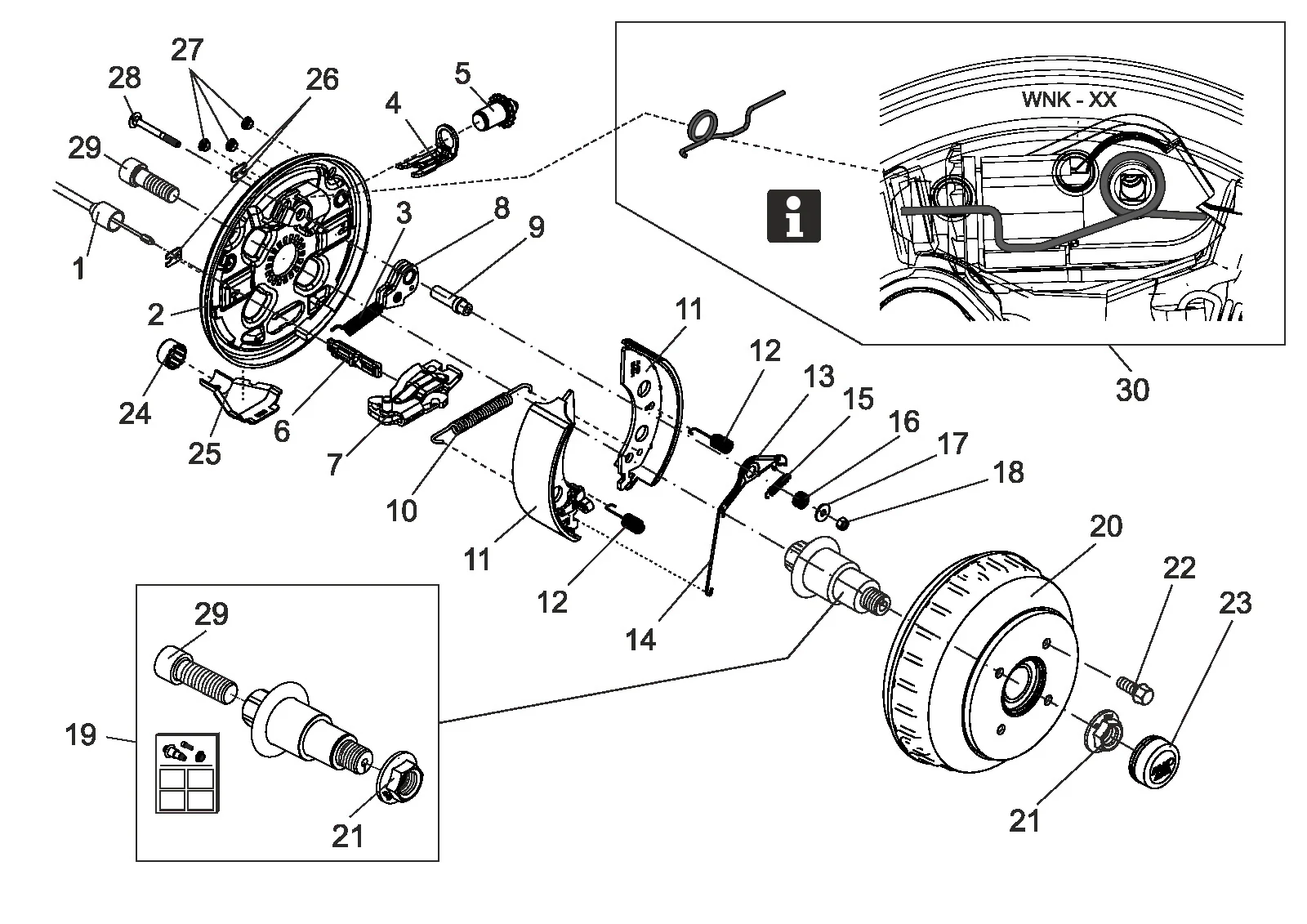

Explosietekening

Technische tekening 811734

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811734

Technische gegevens

AL-KO | EURO 1 | 2051A | 650 kg

ETI-nummer

811734

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811734

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

54 onderdelen

Pos.	Artikelnummer	Omschrijving
1	247281	Bowdenkabel kabel Profi lang levensduur 350/546	Vraag dit onderdeel aan
1	247282	Bowdenkabel kabel Profi lang levensduur 530/726	Bekijk 247282→
1	247283	Bowdenkabel kabel Profi lang levensduur 770/966	Bekijk 247283→
1	247284	Bowdenkabel kabel Profi lang levensduur 890/1086	Bekijk 247284→
1	247285	Bowdenkabel kabel Profi lang levensduur 1020/1216	Bekijk 247285→
1	247286	Bowdenkabel kabel Profi lang levensduur 1130/1326	Bekijk 247286→
1	247287	Bowdenkabel kabel Profi lang levensduur 1320/1516	Bekijk 247287→
1	247288	Bowdenkabel kabel Profi lang levensduur 1430/1626	Bekijk 247288→
1	247289	Bowdenkabel kabel Profi lang levensduur 1620/1816	Bekijk 247289→
1	247290	Bowdenkabel kabel Profi lang levensduur 1790/1986	Bekijk 247290→
2	1650403	Remmen plaat gelast links 2051 aaa	Vraag dit onderdeel aan
2	1650404	Remmen plaat gelast right2051 aaa	Vraag dit onderdeel aan
3	2187370003	Spanning veer	Bekijk 2187370003→
4	368361	Bow pressure	Bekijk 368361→
5	1650416	Regulation eenheid links wiel rem 2051/2361 aaa	Vraag dit onderdeel aan
5	1650417	Regulation eenheid rechts wiel brake2051/2361 aaa	Vraag dit onderdeel aan
6	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
7	1650407	Spread hinge slot compl.. 2051/2361 links aaa	Vraag dit onderdeel aan
7	1650408	Spread hinge slot compl.. 2051/2361 rechts aaa	Vraag dit onderdeel aan
8	571386	Auto reserve hendel compl.. links	Vraag dit onderdeel aan
8	571387	Auto reserve hendel compl.. rechts	Vraag dit onderdeel aan
9	1650429	Lager bout 2051/2361 aaa	Vraag dit onderdeel aan
10	2082000007	Spanning veer	Bekijk 2082000007→
11	1730057	Reserve onderdelen set rem remschoen 2051 aaa	Bekijk 1730057→
12	2088800003	Compression veer	Vraag dit onderdeel aan
13	1650468	Adjusting hendel left2051 aaa	Bekijk 1650468→
13	1650469	Adjusting hendel right2051 aaa	Bekijk 1650469→
14	1650474	Connecting wire 2051 aaa	Bekijk 1650474→
15	1651237	Spanning veer 2051/2361 aaa	Bekijk 1651237→
16	694449	Compression veer 2051/2361 aaa	Bekijk 694449→
17	705405	Ring 6,4 DIN 9021-st	Vraag dit onderdeel aan
18	706012	Zeskantmoer m6 DIN 980-V-8	Vraag dit onderdeel aan
19	1732708	Reserve onderdelen set stub as ongeremd lager Ø34 m20	Bekijk 1732708→
20	1224801	Reserve onderdelen set lager wiel rem (Ø64/Ø34/37) 2051 1350kg	Bekijk 1224801→
20	1336427	Rem trommel compl.. 120x5-M12x1,5 bij 750 kg	Vraag dit onderdeel aan
20	1932111	Reserve onderdelen set rem trommel 2051 compl.. met lager; 98x4 - M12x1,5	Bekijk 1932111→
20	1366564	Rem trommel compl.. 114,3x5-M12x1,5 bij 650 kg	Vraag dit onderdeel aan
20	1932112	Reserve onderdelen set rem trommel 2051 compl.. met lager; 100x4 - M12x1,5	Bekijk 1932112→
20	1370160	Rem trommel compl.. 130x4-m14x1,5 bij 650 kg	Vraag dit onderdeel aan
20	1932113	Reserve onderdelen set rem trommel 2051 compl.. met lager; 112x5 - M12x1,5	Bekijk 1932113→
21	581200	Flange moer m24x1.5	Bekijk 581200→
22	372138	Wiel bout sperical M12x1,5 x25	Vraag dit onderdeel aan
22	603357	Wiel bout conical m14x1,5 x30 vervangen door 1561496	Vraag dit onderdeel aan
22	2081670018	Wiel bout conical 60° M12x1,5x24	Vraag dit onderdeel aan
22	2081670020	Wiel bout sperical M12x1,5 x25	Bekijk 2081670020→
23	1651768	Afdichten dop Ø57 aaa	Vraag dit onderdeel aan
24	371389	Protective dop	Vraag dit onderdeel aan
25	371387	Rem kabel shell 1637-2361	Bekijk 371387→
26	2382610002	Afdekking plaat	Vraag dit onderdeel aan
27	694430	Plug ral3000	Vraag dit onderdeel aan
28	706316	Round-kop schroef m6x60 DIN 603 8.8	Vraag dit onderdeel aan
29	704096	Cilinder schroef m20x60 DIN 912 bij tekening	Bekijk 704096→
30	1806463	Centering beugel links 2051/2361aaa	Vraag dit onderdeel aan
30	1807220	Centering beugel rechts 2051/2361aaa	Vraag dit onderdeel aan
