AL-KO technische tekening · ETI 811676
AL-KO ETI 811676 – Naaf Optima 375kg compact lager Ø30
Zoek je onderdelen voor AL-KO ETI 811676? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Naaf Optima 375kg compact lager Ø30.
Naar onderdelenlijstExplosietekening

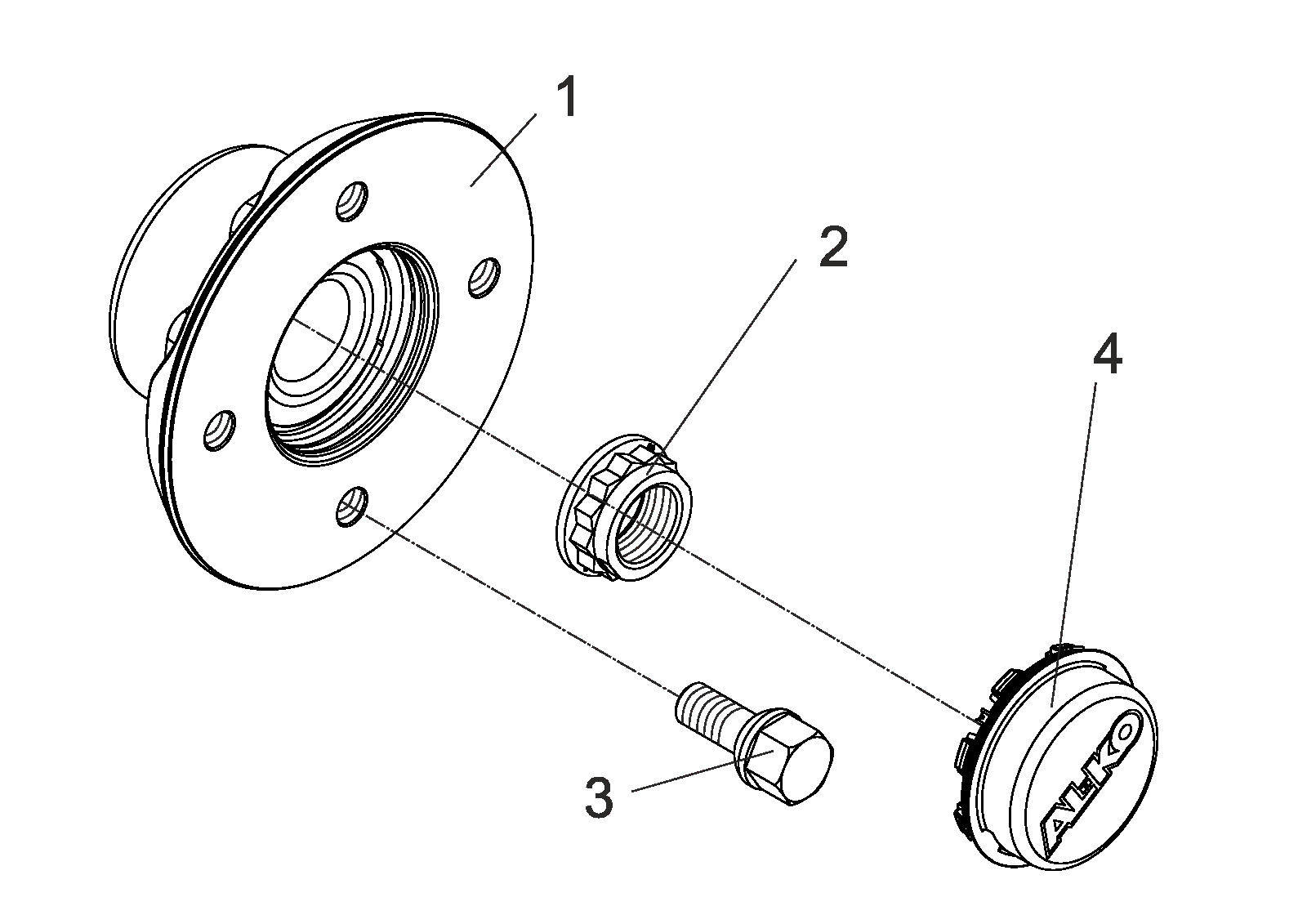

Technische tekening 811676
AL-KO ETI 811676
Technische gegevens
AL-KO | unit-bearing | 375 kg
ETI-nummer
811676
Onderdelen
15
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811676
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
15 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 1650717 | Naaf compl.. 375 kg 108x4 | Vraag dit onderdeel aan |
| 1 | 1650718 | Naaf compl.. 375 kg 115x4 | Vraag dit onderdeel aan |
| 1 | 1650719 | Naaf compl.. 375 kg 130x4 | Vraag dit onderdeel aan |
| 1 | 1650720 | Naaf compl.. 375 kg 112x5 | Vraag dit onderdeel aan |
| 1 | 1650721 | Naaf compl.. 375 kg 114,3x5 | Vraag dit onderdeel aan |
| 1 | 1650722 | Naaf compl.. 375 kg 98x4-M12x1,5 | Vraag dit onderdeel aan |
| 1 | 1650723 | Naaf compl.. 375 kg 100x4 | Bekijk 1650723 |
| 1 | 1650724 | Naaf compl.. 375 kg 101,6x4 | Vraag dit onderdeel aan |
| 1 | 1730742 | Reserve onderdelen set lager voor naaf | Bekijk 1730742 |
| 2 | 1650313 | Flange moer m24x1,5 12-sided | Bekijk 1650313 |
| 3 | 2081670002 | Wiel bout sperical m14x1,5 x25 | Vraag dit onderdeel aan |
| 3 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 3 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 3 | 2088920010 | Wiel bout sperical m10x1,25x22 | Vraag dit onderdeel aan |
| 4 | 1235356 | Uiteinde dop | Bekijk 1235356 |
