AL-KO technische tekening · ETI 811667

AL-KO ETI 811667 – Oplooprem 2,8vb/1-c stop plaat speciaal

Zoek je onderdelen voor AL-KO ETI 811667? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem 2,8vb/1-c stop plaat speciaal.

ETI-nummer: 811667 39 onderdelen

Naar onderdelenlijst

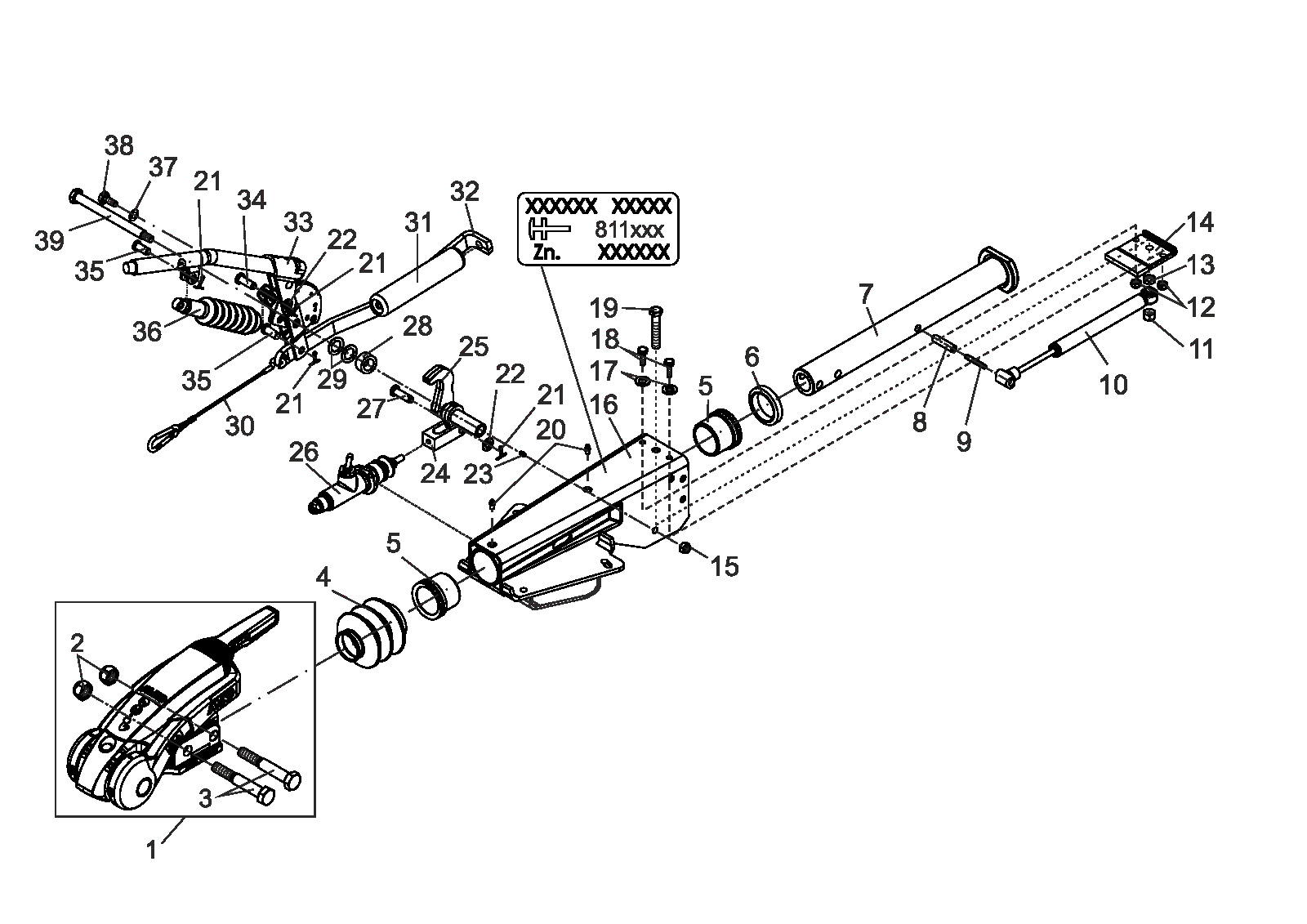

Explosietekening

Technische tekening 811667

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811667

Technische gegevens

AL-KO | V-design | 2,8VB/1-C | hydraulic cylinder | AKS

ETI-nummer

811667

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811667

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

39 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1225160	Aks3504 verpakt ga3500	Vraag dit onderdeel aan
2	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
3	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
4	21726605	Stofhoes	Bekijk 21726605→
5	2172660004	Lager bus	Bekijk 2172660004→
6	2172660003	Stootrubber	Bekijk 2172660003→
7	1351222	Trek buis gelast met 3 drillings	Bekijk 1351222→
8	706296	Klik haak 14x55 DIN 1481	Vraag dit onderdeel aan
9	702369	Klik haak 8x55 DIN 1481 geomet	Vraag dit onderdeel aan
10	372854	Schok demper 351vb	Bekijk 372854→
11	705605	Zeskantmoer m14 DIN 980-V-8	Vraag dit onderdeel aan
12	705519	Zeskantmoer M10 DIN 985-10	Bekijk 705519→
13	706290	Zeskantmoer m14 DIN 439-b-04	Vraag dit onderdeel aan
14	648511	Uiteinde stop gelast	Vraag dit onderdeel aan
15	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
16	ETK0005	Huis	Vraag dit onderdeel aan
17	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
18	705458	Zeskant schroef m10x30 DIN 933 8.8	Vraag dit onderdeel aan
19	706287	Zeskant schroef m14x80 DIN 933 8.8	Vraag dit onderdeel aan
20	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
21	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
22	705397	Ring a 13 DIN 125-st	Bekijk 705397→
23	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
24	647188	Fork kop gelast	Vraag dit onderdeel aan
25	648510	Uitwijking hendel compl.. IH=88:32	Vraag dit onderdeel aan
26	1311411	Hydraulic cilinder	Bekijk 1311411→
27	706522	Bout b12 h11x40x34,5 en22341	Vraag dit onderdeel aan
28	353140	Afstand bus	Vraag dit onderdeel aan
29	2075750006	Ring polyamid	Vraag dit onderdeel aan
30	209385	Breakaway kabel 980 mm lengte sweden	Vraag dit onderdeel aan
31	21783408	Veer cilinder compl..	Bekijk 21783408→
32	648509	Spanning beugel welde warm gedompeld	Vraag dit onderdeel aan
33	220989	Hand rem hendel incl.. rem away kabel	Vraag dit onderdeel aan
34	706317	Bout b12 h11x35x29,5 en22341	Vraag dit onderdeel aan
35	358533	Bout	Bekijk 358533→
36	603896	Gas veer gf14/7-676709/13-2000	Bekijk 603896→
37	705485	Veer slot ring b12 DIN 127	Vraag dit onderdeel aan
38	705456	Zeskant screwm12x25 DIN 933 8.8	Vraag dit onderdeel aan
39	21783406	Lager bout	Bekijk 21783406→
