AL-KO technische tekening · ETI 811648

AL-KO ETI 811648 – Oplooprem V 44v dissel oog DIN

Zoek je onderdelen voor AL-KO ETI 811648? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 44v dissel oog DIN.

ETI-nummer: 811648 27 onderdelen

Naar onderdelenlijst

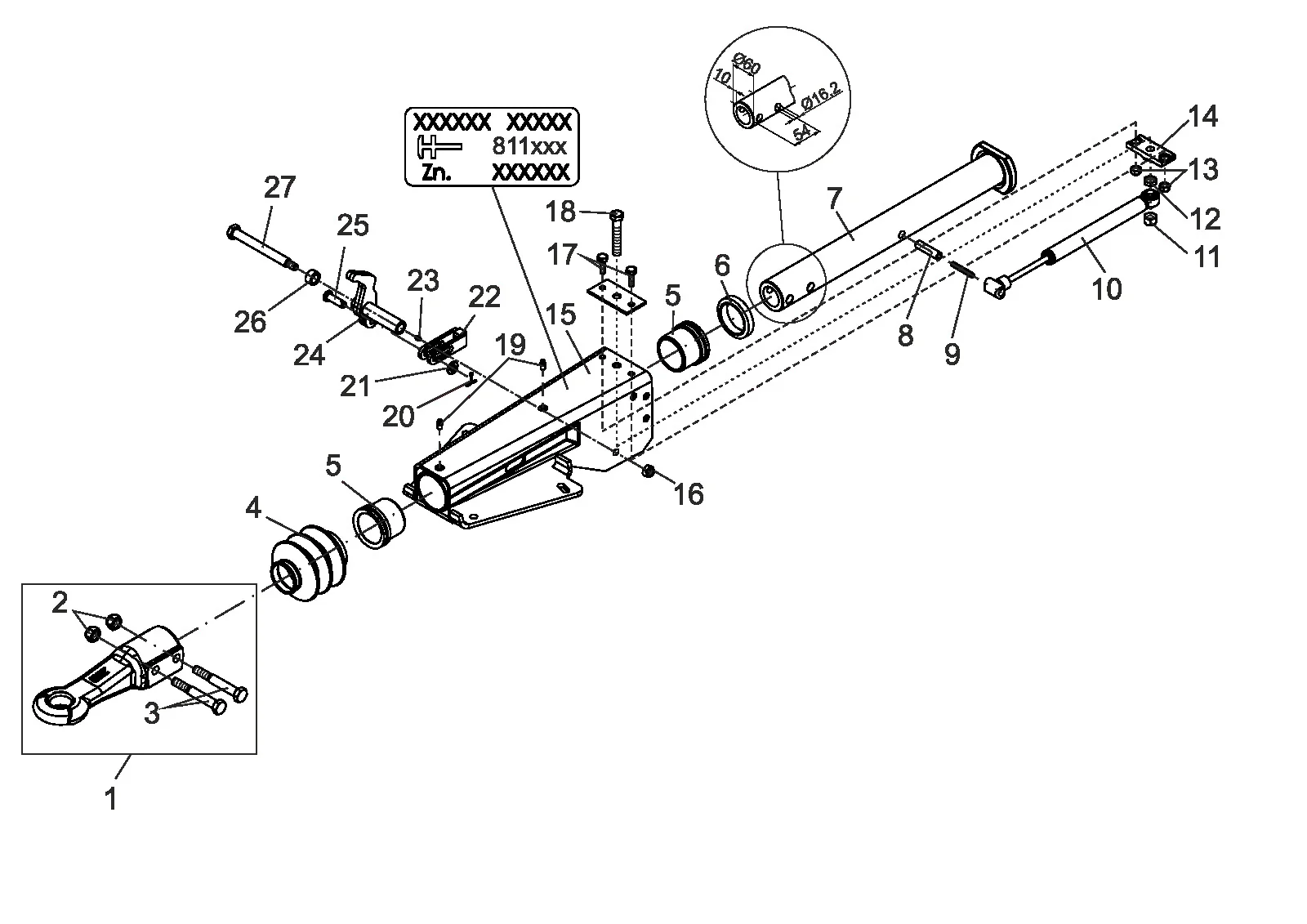

Explosietekening

Technische tekening 811648

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811648

Technische gegevens

AL-KO | V-design | 44V | without handbrake lever | drawbar eye

ETI-nummer

811648

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811648

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

27 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1225780	Dissel oog Ø40 met bevestiging materiaal	Vraag dit onderdeel aan
2	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
3	706304	Zeskant schroef m16x110 DIN 931 8.8	Vraag dit onderdeel aan
4	21726605	Stofhoes	Bekijk 21726605→
5	2172660004	Lager bus	Bekijk 2172660004→
6	2172660003	Stootrubber	Bekijk 2172660003→
7	1352549	Trek buis gelast met 3 drillings	Vraag dit onderdeel aan
8	706296	Klik haak 14x55 DIN 1481	Vraag dit onderdeel aan
9	702369	Klik haak 8x55 DIN 1481	Vraag dit onderdeel aan
10	372854	Schok demper 351vb	Bekijk 372854→
11	705605	Zeskantmoer m14 DIN 980-V-8	Vraag dit onderdeel aan
12	706290	Zeskantmoer m14 DIN 439-b-04	Vraag dit onderdeel aan
13	705519	Zeskantmoer M10 DIN 985-10	Bekijk 705519→
14	21783404	Uiteinde stop plaat (tot may 2007)	Vraag dit onderdeel aan
15	ETK0005	Huis	Vraag dit onderdeel aan
16	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
17	705458	Zeskant schroef m10x30 DIN 933 8.8	Vraag dit onderdeel aan
18	706287	Zeskant schroef m14x80 DIN 933 8.8	Vraag dit onderdeel aan
19	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
20	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
21	705397	Ring a 13 DIN 125-st	Bekijk 705397→
22	21783407	Fork kop gelast	Vraag dit onderdeel aan
23	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
24	387959	Uitwijking hendel compl.. IH=90:35,5	Vraag dit onderdeel aan
25	706522	Bout b12 h11x40x34,5 en22341	Vraag dit onderdeel aan
26	353140	Afstand bus	Vraag dit onderdeel aan
27	649187	Lager bout gelast	Vraag dit onderdeel aan
