AL-KO technische tekening · ETI 811631
AL-KO ETI 811631 – Oplooprem 2,8vb dissel rotable
Zoek je onderdelen voor AL-KO ETI 811631? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem 2,8vb dissel rotable.

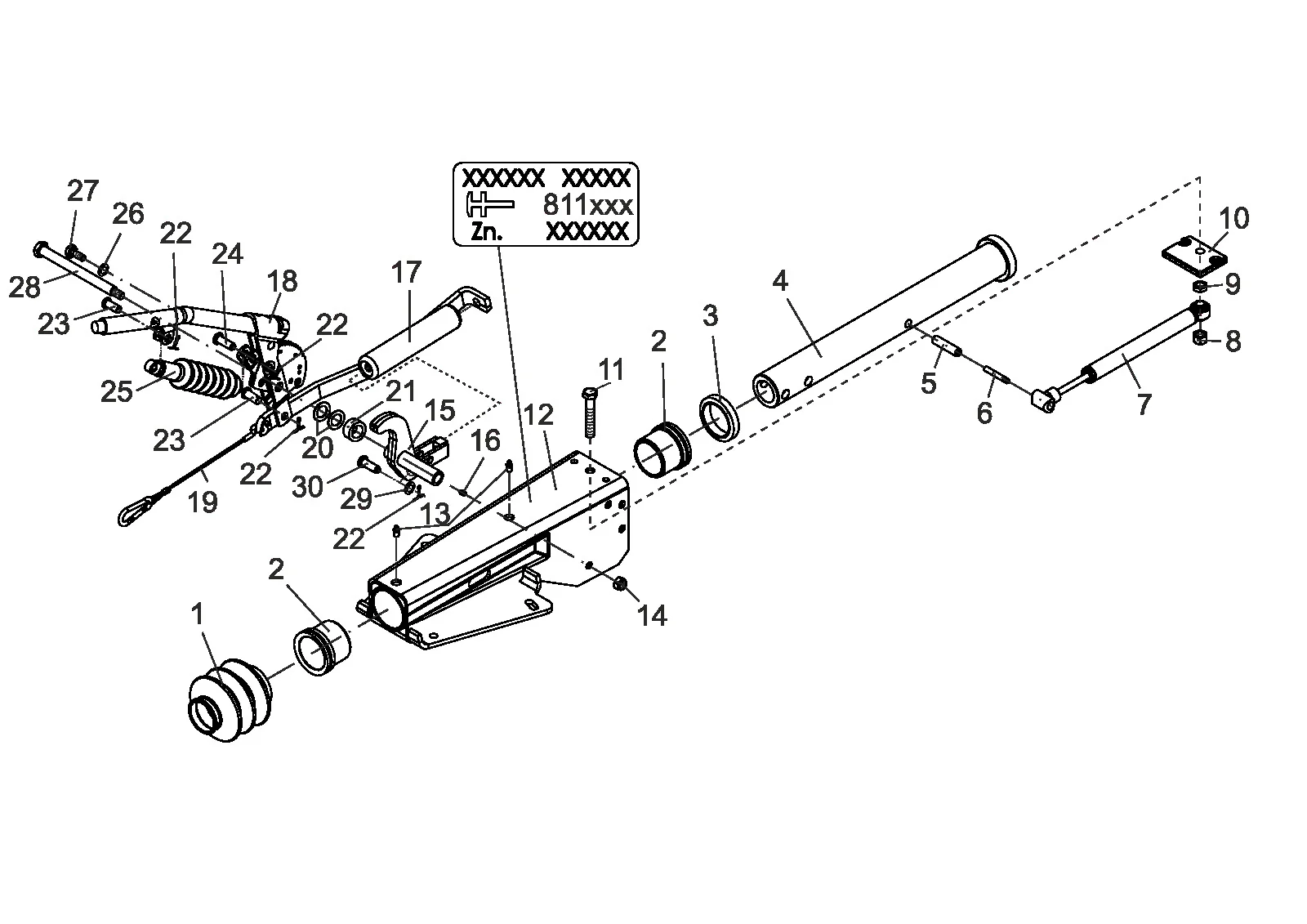

Naar onderdelenlijstExplosietekening
Technische tekening 811631
AL-KO ETI 811631
Technische gegevens
AL-KO | V-design | 2,8VB/1-C | spring load memory | without ball coupling parts
ETI-nummer
811631
Onderdelen
30
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811631
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
30 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 21726605 | Stofhoes | Bekijk 21726605 |
| 2 | 2172660004 | Lager bus | Bekijk 2172660004 |
| 3 | 2172660003 | Stootrubber | Bekijk 2172660003 |
| 4 | 1351242 | Trek buis gelast 2.8vb rotatable | Vraag dit onderdeel aan |
| 5 | 706296 | Klik haak 14x55 DIN 1481 | Vraag dit onderdeel aan |
| 6 | 702369 | Klik haak 8x55 DIN 1481 geomet | Vraag dit onderdeel aan |
| 7 | 372854 | Schok demper 351vb | Bekijk 372854 |
| 8 | 705605 | Zeskantmoer m14 DIN 980-V-8 | Vraag dit onderdeel aan |
| 9 | 706290 | Zeskantmoer m14 DIN 439-b-04 | Vraag dit onderdeel aan |
| 10 | 647966 | Uiteinde stop plaat (from june 2007) | Vraag dit onderdeel aan |
| 11 | 706287 | Zeskant schroef m14x80 DIN 933 8.8 | Vraag dit onderdeel aan |
| 12 | ETK0005 | Huis | Vraag dit onderdeel aan |
| 13 | 375900 | Conische smeernippel 8x1 DIN 71412 | Bekijk 375900 |
| 14 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 15 | 1389573 | Uitwijking hendel compl.. 2.8vb IH=100:35 | Vraag dit onderdeel aan |
| 16 | 700203 | Conische smeernippel 6x1 DIN 71412 | Vraag dit onderdeel aan |
| 17 | 21783408 | Veer cilinder compl.. | Bekijk 21783408 |
| 18 | 220297 | Hand rem hendel compleet | Bekijk 220297 |
| 19 | 209385 | Breakaway kabel 980 mm lengte sweden | Vraag dit onderdeel aan |
| 20 | 2075750006 | Ring polyamid | Vraag dit onderdeel aan |
| 21 | 353140 | Afstand bus | Vraag dit onderdeel aan |
| 22 | 705487 | Gespleten pen 3,2x20 DIN 94 | Vraag dit onderdeel aan |
| 23 | 358533 | Bout | Bekijk 358533 |
| 24 | 706317 | Bout b12 h11x35x29,5 en22341 | Vraag dit onderdeel aan |
| 25 | 603896 | Gas veer gf14/7-676709/13-2000 | Bekijk 603896 |
| 26 | 705485 | Veer slot ring b12 DIN 127 | Vraag dit onderdeel aan |
| 27 | 705456 | Zeskant screwm12x25 DIN 933 8.8 | Vraag dit onderdeel aan |
| 28 | 21783406 | Lager bout | Bekijk 21783406 |
| 29 | 705397 | Ring a 13 DIN 125-st | Bekijk 705397 |
| 30 | 706522 | Bout b12 h11x40x34,5 en22341 | Vraag dit onderdeel aan |
