AL-KO technische tekening · ETI 811625
AL-KO ETI 811625 – Oplooprem V 90s/3 gas veer ak301 veiligheid set
Zoek je onderdelen voor AL-KO ETI 811625? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 90s/3 gas veer ak301 veiligheid set.
Naar onderdelenlijstExplosietekening

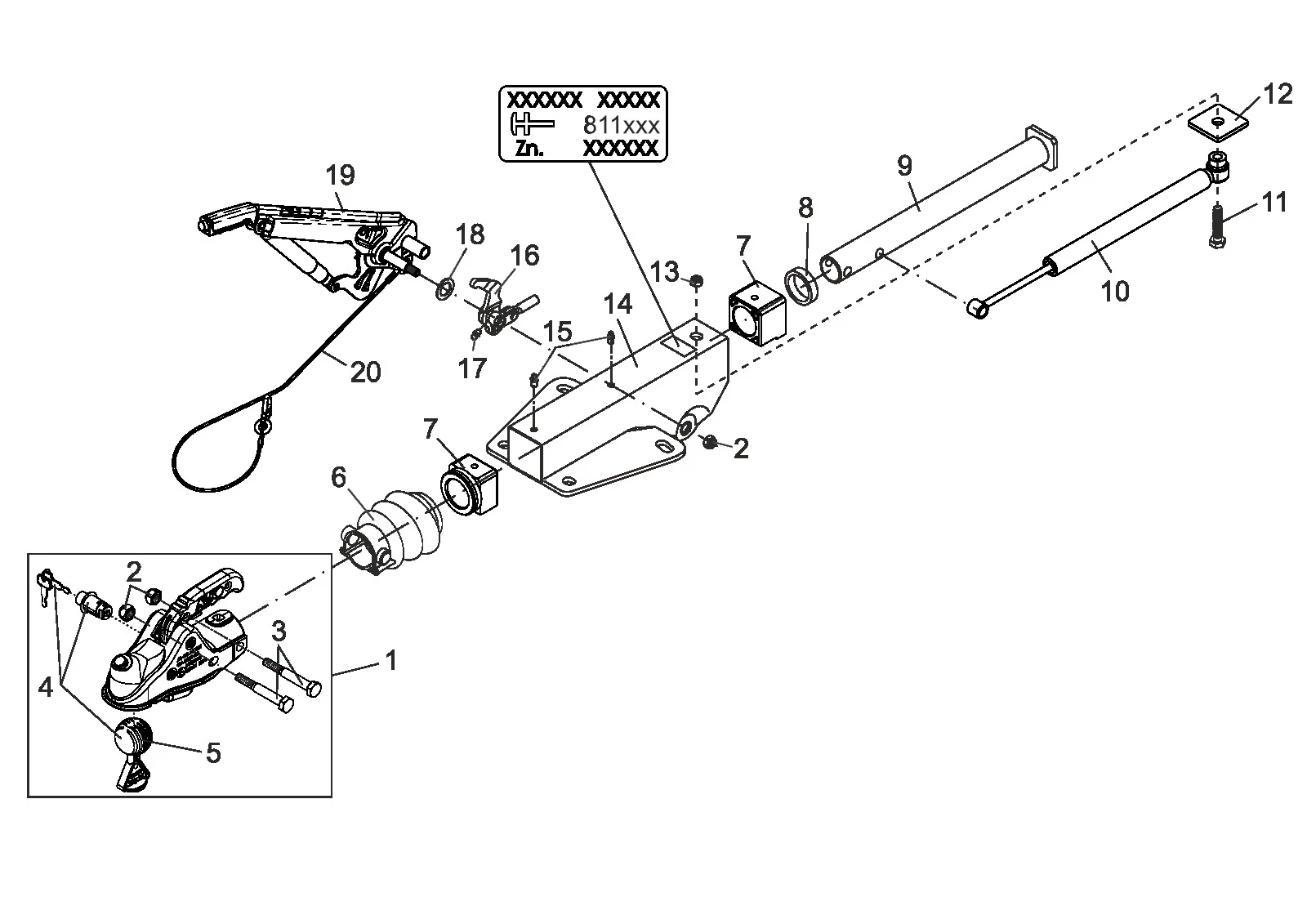

Technische tekening 811625
AL-KO ETI 811625
Technische gegevens
AL-KO | V-design | 90S/3 | with gas spring lever | ball coupling
ETI-nummer
811625
Onderdelen
20
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811625
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
20 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 1223427 | Koppeling kop kop ak301 met bevestiging onderdelen + veiligheid-set | Bekijk 1223427 |
| 2 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 3 | 705442 | Zeskant schroef m12x85 DIN 931 8.8 | Bekijk 705442 |
| 4 | 1222692 | Plus slot barrel met veiligheid-kogel | Bekijk 1222692 |
| 5 | 605305 | Veiligheid-kogel | Bekijk 605305 |
| 6 | 2073890210 | Bellows | Bekijk 2073890210 |
| 7 | 1210678 | Set bushs oploop apparaat | Bekijk 1210678 |
| 8 | 2072410207 | Damping rubber | Bekijk 2072410207 |
| 9 | 1351615 | Trek buis gelast 90 s/3 speciaal | Vraag dit onderdeel aan |
| 10 | 359987 | Schok demper 90s/1/s2/s3 | Bekijk 359987 |
| 11 | 706312 | Zeskant schroef m10x50 DIN 931 8.8 | Vraag dit onderdeel aan |
| 12 | 625627 | Stop plaat | Vraag dit onderdeel aan |
| 13 | 706435 | Self vergrendeling moer biw M10 | Vraag dit onderdeel aan |
| 14 | ETK0005 | Huis | Vraag dit onderdeel aan |
| 15 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Vraag dit onderdeel aan |
| 16 | 384655 | Uitwijking hendel compl.. IH=90:27 | Bekijk 384655 |
| 17 | 700203 | Conische smeernippel 6x1 DIN 71412 | Vraag dit onderdeel aan |
| 18 | 370693 | Ring Ø19x34x3 | Vraag dit onderdeel aan |
| 19 | 696758 | Hand rem hendel incl.. rem away kabel | Vraag dit onderdeel aan |
| 20 | 368605 | Breakaway kabel met hooks 950 mm lengte voor common commercial trailers | Bekijk 368605 |
