AL-KO technische tekening · ETI 811615

AL-KO ETI 811615 – Oplooprem vierkant 2,8vb/1-c dissel rotable

Zoek je onderdelen voor AL-KO ETI 811615? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem vierkant 2,8vb/1-c dissel rotable.

ETI-nummer: 811615 47 onderdelen

Naar onderdelenlijst

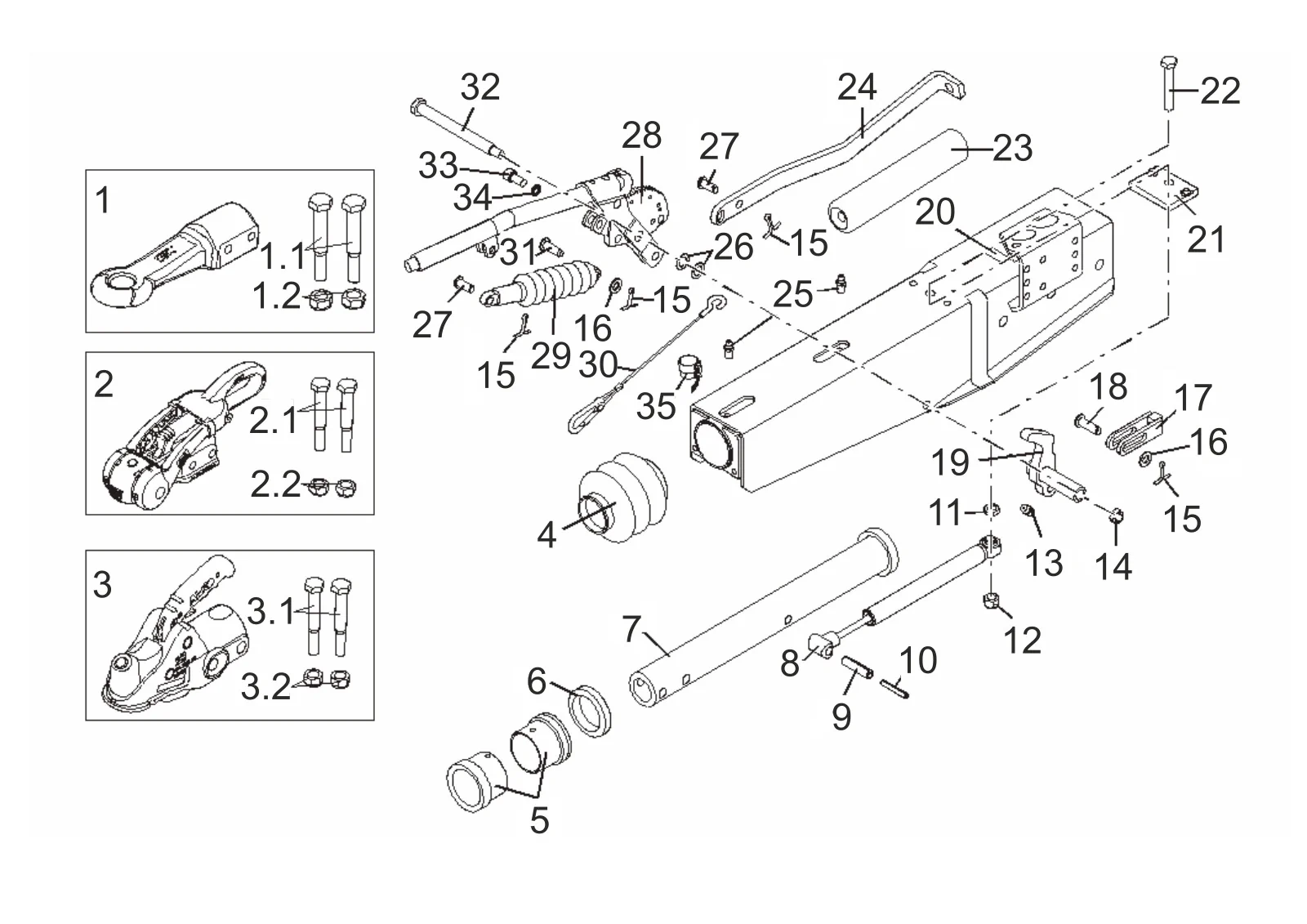

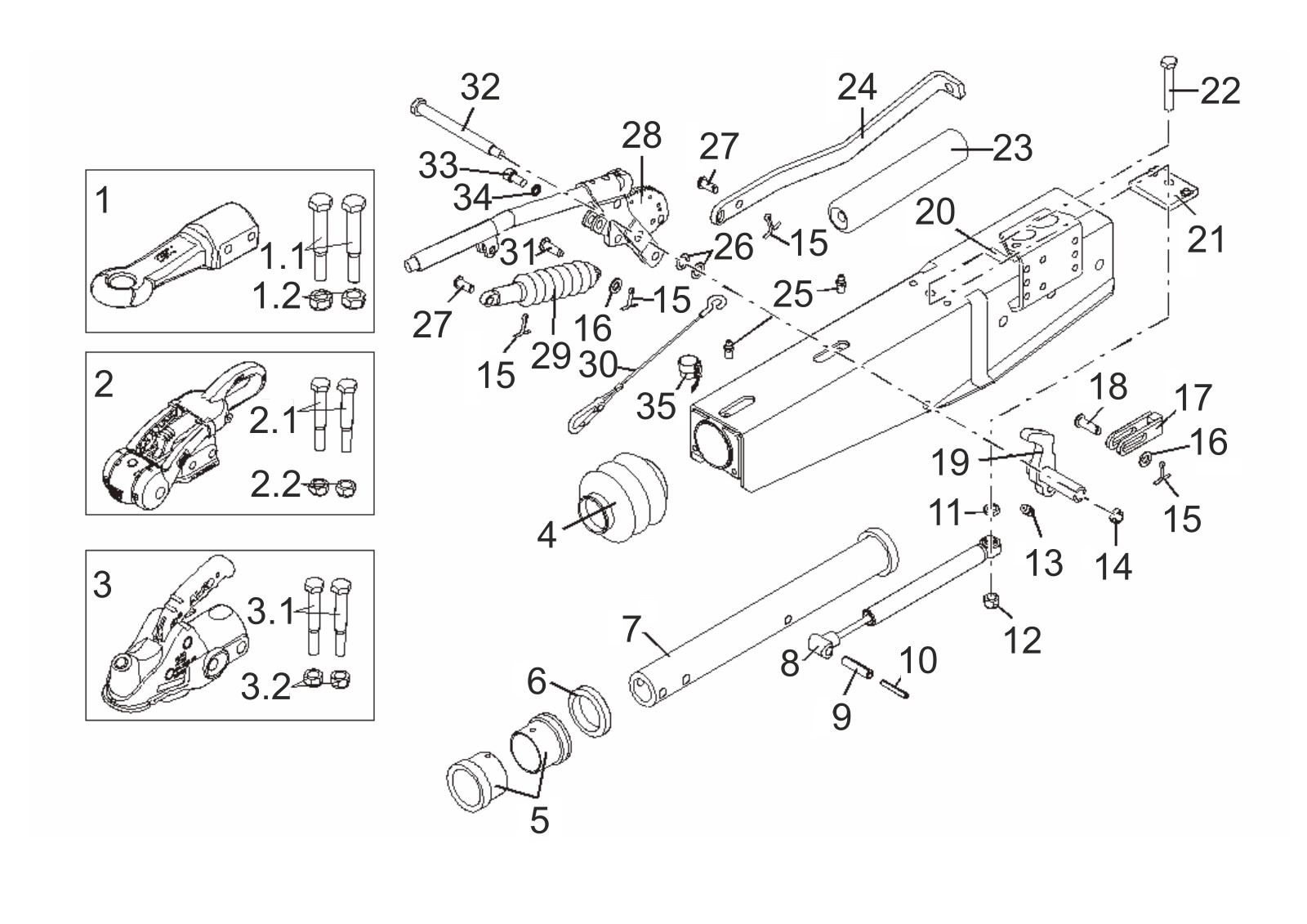

Explosietekening

Technische tekening 811615

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811615

Technische gegevens

AL-KO | square design | 2,8VB/1-C | with gas spring lever | ball coupling and drawbar eye

ETI-nummer

811615

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811615

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

47 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1224112	Dissel oog england Ø30 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224113	Dissel oog england Ø40 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224114	Dissel oog Ø40 met bevestiging materiaal	Bekijk 1224114→
1	1224115	Dissel oog italien Ø45 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224116	Dissel oog england Ø50 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224117	Dissel oog frankreich Ø68 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224118	Dissel oog nato Ø76 met bevestiging materiaal	Vraag dit onderdeel aan
1.1	706304	Zeskant schroef m16x110 DIN 931 8.8	Vraag dit onderdeel aan
1.2	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
2	1224571	Aks3504 verpakt ga3500	Vraag dit onderdeel aan
2.1	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
2.3	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
3	1223716	Koppeling ak351 Ø60 met bevestiging onderdelen+softdock	Vraag dit onderdeel aan
3,1	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
3.2	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
4	21726605	Stofhoes	Bekijk 21726605→
5	2172660004	Lager bus	Bekijk 2172660004→
6	2172660003	Stootrubber	Bekijk 2172660003→
7	1351242	Trek buis gelast 2.8vb rotatable	Vraag dit onderdeel aan
8	372854	Schok demper 351vb	Bekijk 372854→
9	706296	Klik haak 14x55 DIN 1481	Vraag dit onderdeel aan
10	702369	Klik haak 8x55 DIN 1481 geomet	Vraag dit onderdeel aan
11	706290	Zeskantmoer m14 DIN 439-b-04	Vraag dit onderdeel aan
12	705605	Zeskantmoer m14 DIN 980-V-8	Vraag dit onderdeel aan
13	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
14	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
15	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
16	705397	Ring a 13 DIN 125-st	Bekijk 705397→
17	21783407	Fork kop gelast	Vraag dit onderdeel aan
18	706522	Bout b12 h11x40x34,5 en22341	Vraag dit onderdeel aan
19	649329	Uitwijking hendel compl.. 2.8vb vierkant	Vraag dit onderdeel aan
20	ETK0005	Huis	Vraag dit onderdeel aan
21	647966	Uiteinde stop plaat (from june 2007)	Vraag dit onderdeel aan
22	706287	Zeskant schroef m14x80 DIN 933 8.8	Vraag dit onderdeel aan
23	21783408	Veer cilinder compl..	Bekijk 21783408→
24	353137	Spanning beugel welde warm gedompeld	Vraag dit onderdeel aan
25	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
26	2075750006	Ring polyamid	Vraag dit onderdeel aan
27	358533	Bout	Bekijk 358533→
28	220297	Hand rem hendel compleet	Bekijk 220297→
29	603896	Gas veer gf14/7-676709/13-2000	Bekijk 603896→
30	209385	Breakaway kabel 980 mm lengte sweden	Vraag dit onderdeel aan
31	706317	Bout b12 h11x35x29,5 en22341	Vraag dit onderdeel aan
32	590127	Lager bout gelast	Vraag dit onderdeel aan
33	706395	Cilinder schroef m12x25 DIN 912 8.8	Vraag dit onderdeel aan
34	706490	Veer slot ring 12 DIN 7980	Vraag dit onderdeel aan
35	2182600004	Plug houder compleet 7&13 pen ral9017	Bekijk 2182600004→
