AL-KO ETI 811565 – As bra1800 SA wiel rem 2051

Zoek je onderdelen voor AL-KO ETI 811565? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor As bra1800 SA wiel rem 2051.

ETI-nummer: 811565 47 onderdelen

Naar onderdelenlijst

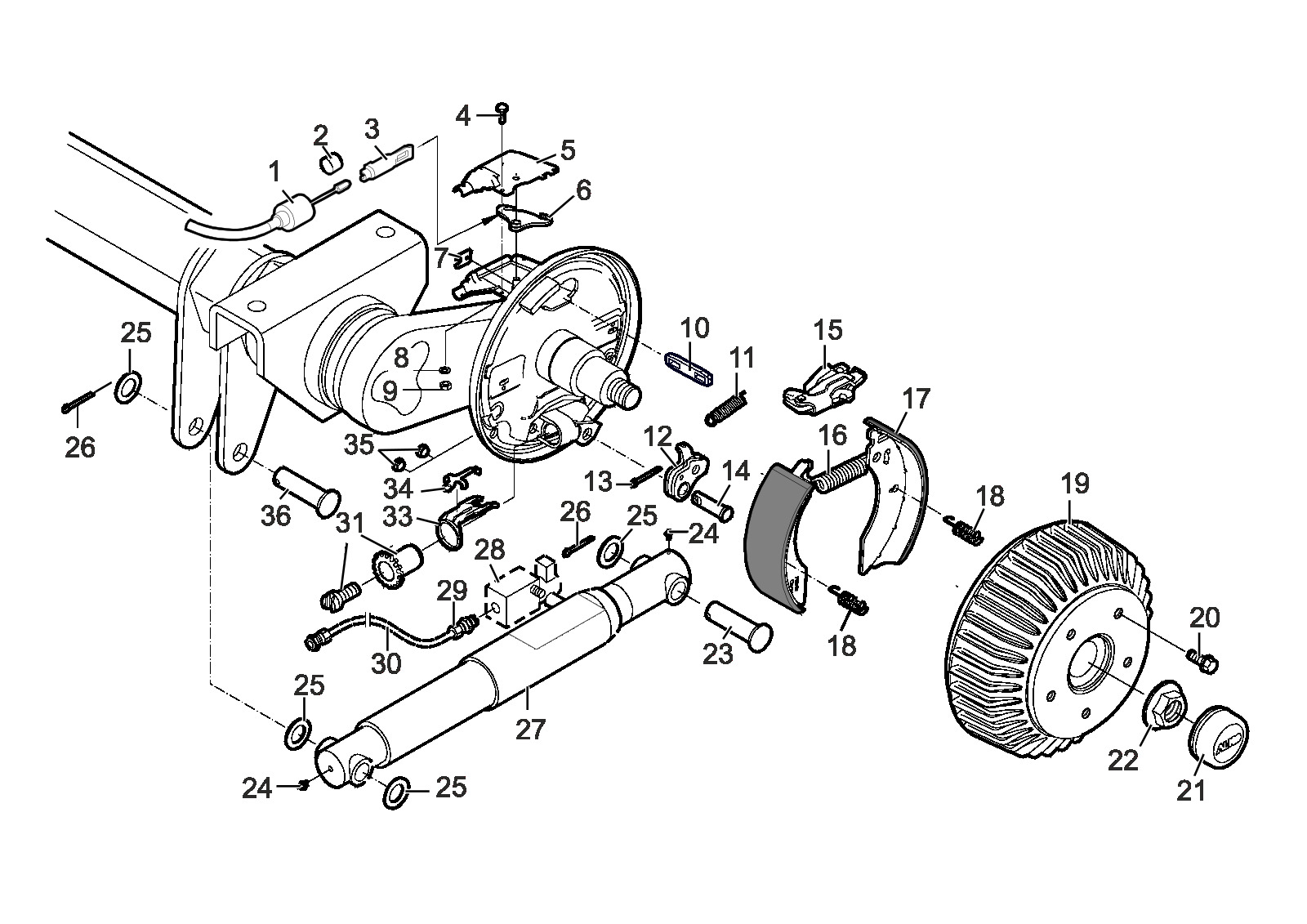

Explosietekening

Technische tekening 811565

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811565

Technische gegevens

AL-KO | Rubber suspension braked | Lowerable | RB2051 | BRA1800

ETI-nummer

811565

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811565

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

47 onderdelen

Pos.	Artikelnummer	Omschrijving
1	247281	Bowdenkabel kabel Profi lang levensduur 350/546	Vraag dit onderdeel aan
1	247282	Bowdenkabel kabel Profi lang levensduur 530/726	Bekijk 247282→
1	247283	Bowdenkabel kabel Profi lang levensduur 770/966	Bekijk 247283→
1	247284	Bowdenkabel kabel Profi lang levensduur 890/1086	Bekijk 247284→
1	247285	Bowdenkabel kabel Profi lang levensduur 1020/1216	Bekijk 247285→
1	247286	Bowdenkabel kabel Profi lang levensduur 1130/1326	Bekijk 247286→
1	247287	Bowdenkabel kabel Profi lang levensduur 1320/1516	Bekijk 247287→
1	1213129	Bowdenkabel kabel Profi lang levensduur 640/836	Vraag dit onderdeel aan
2	371389	Protective dop	Vraag dit onderdeel aan
3	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
4	706240	Zeskant schroef m5x12 DIN 933 8.8	Vraag dit onderdeel aan
5	692367	Shell gelast links compl.. 2361	Vraag dit onderdeel aan
5	692368	Shell gelast rechts compl.. 2361	Vraag dit onderdeel aan
6	692415	Uitwijking hendel	Vraag dit onderdeel aan
7	2382610002	Afdekking plaat	Vraag dit onderdeel aan
8	706443	Veer slot ring b 5 DIN 127	Vraag dit onderdeel aan
9	705482	Zeskantmoer m5 DIN 934-8	Vraag dit onderdeel aan
10	1935303	Connecting oog speciaal	Vraag dit onderdeel aan
11	2187370003	Spanning veer	Bekijk 2187370003→
12	571386	Auto reserve hendel compl.. links	Vraag dit onderdeel aan
12	571387	Auto reserve hendel compl.. rechts	Vraag dit onderdeel aan
13	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
14	368651	Lager bout	Vraag dit onderdeel aan
15	571510	Expanding joint slot compl. 2051/2361	Bekijk 571510→
16	1362597	Spanning veer	Vraag dit onderdeel aan
17	1224783	Reserve onderdelen set rem remschoen as wiel rem 2051	Bekijk 1224783→
18	2088800003	Compression veer	Vraag dit onderdeel aan
19	1224803	Reserve onderdelen set lager wiel rem (Ø72/Ø39/37) 2051 1500kg	Bekijk 1224803→
19	1932110	Reserve onderdelen set rem trommel 2051 compl.. met lager; 112x5 - M12x1,5	Bekijk 1932110→
20	2081670018	Wiel bout conical 60° M12x1,5x24	Vraag dit onderdeel aan
20	2081670020	Wiel bout sperical M12x1,5 x25	Bekijk 2081670020→
21	581197	Afdichten dop Ø57	Bekijk 581197→
22	581200	Flange moer m24x1.5	Bekijk 581200→
23	607413	Bout Ø25,5 geomet 321a	Vraag dit onderdeel aan
24	700204	Conical grease nipple as 8x1 DIN 71412	Bekijk 700204→
25	701167	Ring pa 28x40x2,0 DIN 988	Vraag dit onderdeel aan
26	706330	Gespleten pen 5x45 DIN 94	Vraag dit onderdeel aan
27	606236	Hydraulic cilinder Ø60x222	Vraag dit onderdeel aan
27	1655806	Afdichting set voor cilinder 606236	Vraag dit onderdeel aan
28	ETK0018	Not included in the scope of delivery of al-ko	Vraag dit onderdeel aan
29	ETK0018	Not included in the scope of delivery of al-ko	Vraag dit onderdeel aan
30	ETK0018	Not included in the scope of delivery of al-ko	Vraag dit onderdeel aan
31	21873708	Regulation eenheid wiel rem	Bekijk 21873708→
33	368361	Bow pressure	Bekijk 368361→
34	368405	Bladveer	Bekijk 368405→
35	373245	Plug ral6002	Bekijk 373245→
36	607412	Bout Ø25,5 geomet 321a	Vraag dit onderdeel aan
