AL-KO technische tekening · ETI 811546

AL-KO ETI 811546 – Oplooprem square120 2,8 vb/1-c

Zoek je onderdelen voor AL-KO ETI 811546? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem square120 2,8 vb/1-c.

ETI-nummer: 811546 48 onderdelen

Naar onderdelenlijst

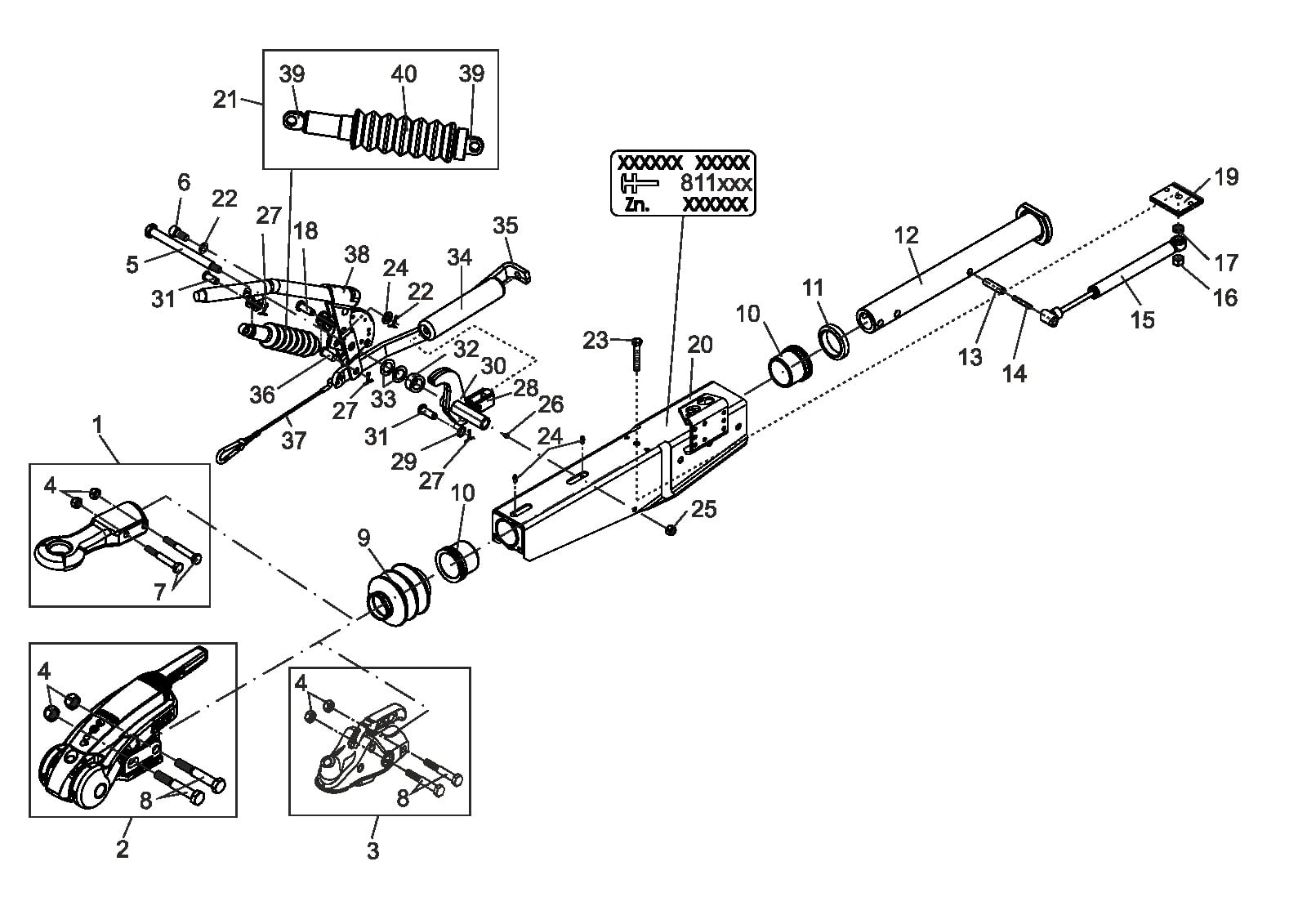

Explosietekening

Technische tekening 811546

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811546

Technische gegevens

AL-KO | square design | 2,8VB/1-C | spring load memory | ball coupling and drawbar eye

ETI-nummer

811546

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811546

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

48 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1224112	Dissel oog england Ø30 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224113	Dissel oog england Ø40 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224114	Dissel oog Ø40 met bevestiging materiaal	Bekijk 1224114→
1	1224115	Dissel oog italien Ø45 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224116	Dissel oog england Ø50 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224117	Dissel oog frankreich Ø68 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224118	Dissel oog nato Ø76 met bevestiging materiaal	Vraag dit onderdeel aan
2	1225761	Aks3504 verpakt ga3500 met slot cilinder	Bekijk 1225761→
3	1224391	Koppeling ak351 met bevestiging onderdelen	Vraag dit onderdeel aan
4	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
5	590127	Lager bout gelast	Vraag dit onderdeel aan
6	706395	Cilinder schroef m12x25 DIN 912 8.8	Vraag dit onderdeel aan
7	706349	Zeskant schroef m16x80 DIN 931 8.8	Vraag dit onderdeel aan
8	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
9	21726605	Stofhoes	Bekijk 21726605→
10	2172660004	Lager bus	Bekijk 2172660004→
11	2172660003	Stootrubber	Bekijk 2172660003→
12	649142	Trek buis gelast met 3 drillings	Vraag dit onderdeel aan
13	706296	Klik haak 14x55 DIN 1481	Vraag dit onderdeel aan
14	702369	Klik haak 8x55 DIN 1481 geomet	Vraag dit onderdeel aan
15	372854	Schok demper 351vb	Bekijk 372854→
16	705605	Zeskantmoer m14 DIN 980-V-8	Vraag dit onderdeel aan
17	706290	Zeskantmoer m14 DIN 439-b-04	Vraag dit onderdeel aan
18	706317	Bout b12 h11x35x29,5 en22341	Vraag dit onderdeel aan
19	370881	Uiteinde stop plaat	Vraag dit onderdeel aan
20	ETK0002	Huis	Vraag dit onderdeel aan
21	603896	Gas veer gf14/7-676709/13-2000	Bekijk 603896→
22	706490	Veer slot ring 12 DIN 7980	Vraag dit onderdeel aan
23	706287	Zeskant schroef m14x80 DIN 933 8.8	Vraag dit onderdeel aan
24	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
25	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
26	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
27	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
28	21783407	Fork kop gelast	Vraag dit onderdeel aan
29	705397	Ring a 13 DIN 125-st	Bekijk 705397→
30	380804	Uitwijking hendel compl.. 351 z IH=90:32	Vraag dit onderdeel aan
30	590130	Uitwijking hendel compl.. IH=90:35,5	Vraag dit onderdeel aan
30	1351771	Uitwijking hendel compl.. IH=90:30	Vraag dit onderdeel aan
31	706522	Bout b12 h11x40x34,5 en22341	Vraag dit onderdeel aan
32	625628	Afstand bus	Vraag dit onderdeel aan
33	2075750006	Ring polyamid	Vraag dit onderdeel aan
34	21783408	Veer cilinder compl..	Bekijk 21783408→
35	353137	Spanning beugel welde warm gedompeld	Vraag dit onderdeel aan
36	358533	Bout	Bekijk 358533→
37	209385	Breakaway kabel 980 mm lengte sweden	Vraag dit onderdeel aan
38	220297	Hand rem hendel compleet	Bekijk 220297→
39	280978	Oog 12,1-12x16-M10	Vraag dit onderdeel aan
40	628033	Bellows 160/40-39/30	Vraag dit onderdeel aan
