AL-KO technische tekening · ETI 811532

AL-KO ETI 811532 – Oplooprem V 2,8 vb/1-c

Zoek je onderdelen voor AL-KO ETI 811532? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 2,8 vb/1-c.

ETI-nummer: 811532 50 onderdelen

Naar onderdelenlijst

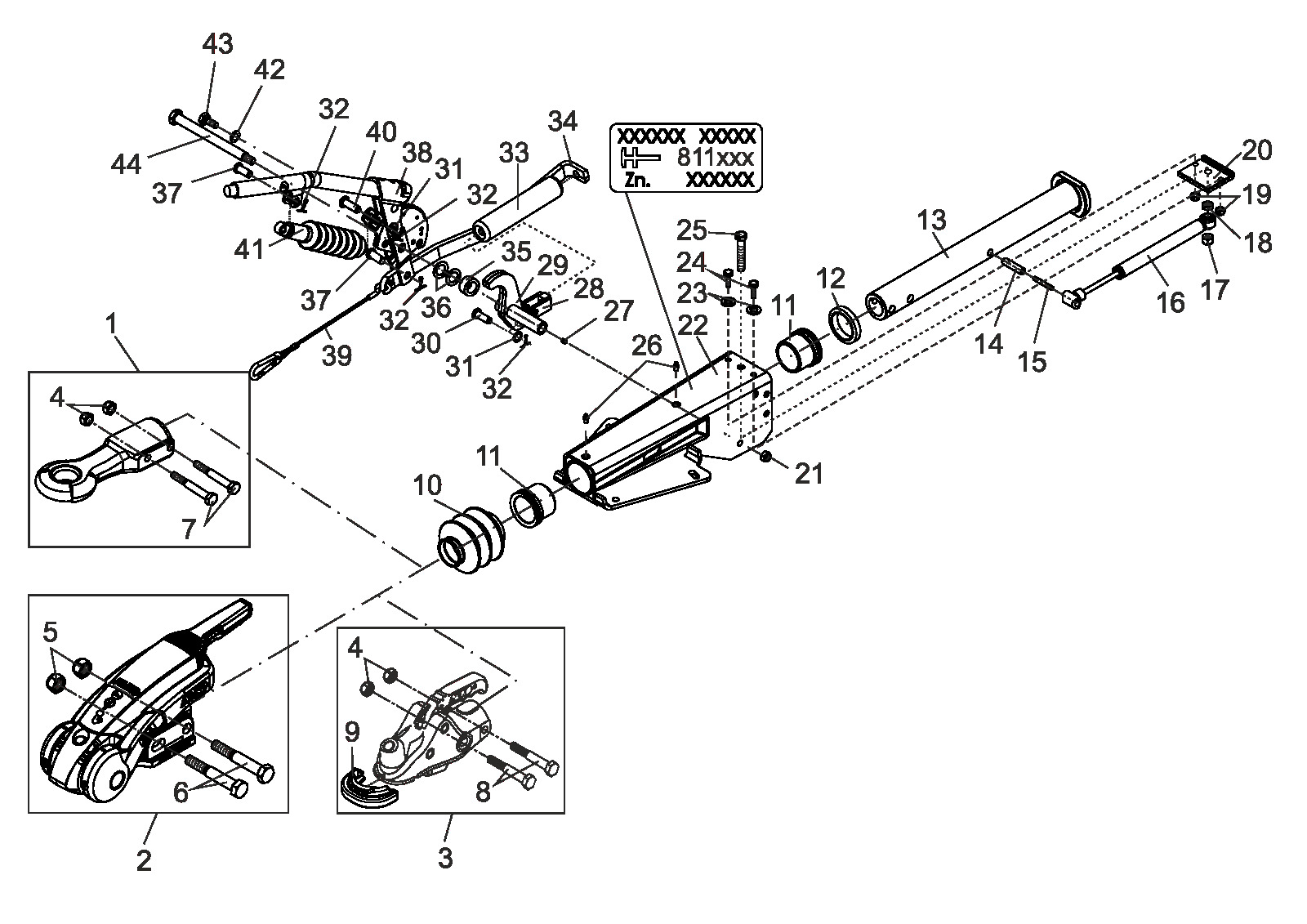

Explosietekening

Technische tekening 811532

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811532

Technische gegevens

AL-KO | V-design | 2,8VB/1-C | with gas spring lever | ball coupling and drawbar eye

ETI-nummer

811532

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811532

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

50 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1224112	Dissel oog england Ø30 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224113	Dissel oog england Ø40 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224114	Dissel oog Ø40 met bevestiging materiaal	Bekijk 1224114→
1	1224115	Dissel oog italien Ø45 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224116	Dissel oog england Ø50 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224117	Dissel oog frankreich Ø68 met bevestiging materiaal	Vraag dit onderdeel aan
1	1224118	Dissel oog nato Ø76 met bevestiging materiaal	Vraag dit onderdeel aan
2	1225226	Aks3500 connection m14 met bevestiging onderdelen	Vraag dit onderdeel aan
3	1223716	Koppeling ak351 Ø60 met bevestiging onderdelen+softdock	Vraag dit onderdeel aan
4	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
5	705693	Zeskantmoer m14 DIN 985-10	Vraag dit onderdeel aan
6	706354	Zeskant schroef m14x100 DIN 931 10.9	Vraag dit onderdeel aan
7	706304	Zeskant schroef m16x110 DIN 931 8.8	Vraag dit onderdeel aan
8	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
9	691937	Soft-dock ral 3000 ak301/351	Bekijk 691937→
10	21726605	Stofhoes	Bekijk 21726605→
11	2172660004	Lager bus	Bekijk 2172660004→
12	2172660003	Stootrubber	Bekijk 2172660003→
13	692602	Trek buis gelast	Vraag dit onderdeel aan
14	706296	Klik haak 14x55 DIN 1481	Vraag dit onderdeel aan
15	702369	Klik haak 8x55 DIN 1481 geomet	Vraag dit onderdeel aan
16	372854	Schok demper 351vb	Bekijk 372854→
17	705605	Zeskantmoer m14 DIN 980-V-8	Vraag dit onderdeel aan
18	706290	Zeskantmoer m14 DIN 439-b-04	Vraag dit onderdeel aan
19	705519	Zeskantmoer M10 DIN 985-10	Bekijk 705519→
20	647966	Uiteinde stop plaat (from june 2007)	Vraag dit onderdeel aan
21	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
22	ETK0002	Huis	Vraag dit onderdeel aan
23	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
24	705458	Zeskant schroef m10x30 DIN 933 8.8	Vraag dit onderdeel aan
25	706287	Zeskant schroef m14x80 DIN 933 8.8	Vraag dit onderdeel aan
26	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
27	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
28	21783407	Fork kop gelast	Vraag dit onderdeel aan
29	354264	Uitwijking hendel compl.. IH=90:32	Bekijk 354264→
30	706522	Bout b12 h11x40x34,5 en22341	Vraag dit onderdeel aan
31	705397	Ring a 13 DIN 125-st	Bekijk 705397→
32	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
33	21783408	Veer cilinder compl..	Bekijk 21783408→
34	353137	Spanning beugel welde warm gedompeld	Vraag dit onderdeel aan
35	353140	Afstand bus	Vraag dit onderdeel aan
36	2075750006	Ring polyamid	Vraag dit onderdeel aan
37	358533	Bout	Bekijk 358533→
38	220118	Hand rem hendel 2,8 vb/1 incl.. rem away kabel	Vraag dit onderdeel aan
39	209385	Breakaway kabel 980 mm lengte sweden	Vraag dit onderdeel aan
40	706317	Bout b12 h11x35x29,5 en22341	Vraag dit onderdeel aan
41	353188	Gas veer gf14/7-676710/14-2000	Bekijk 353188→
42	705485	Veer slot ring b12 DIN 127	Vraag dit onderdeel aan
43	705456	Zeskant screwm12x25 DIN 933 8.8	Vraag dit onderdeel aan
44	21783406	Lager bout	Bekijk 21783406→
