AL-KO technische tekening · ETI 811523

AL-KO ETI 811523 – Oplooprem V type Profi 3500

Zoek je onderdelen voor AL-KO ETI 811523? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V type Profi 3500.

ETI-nummer: 811523 38 onderdelen

Naar onderdelenlijst

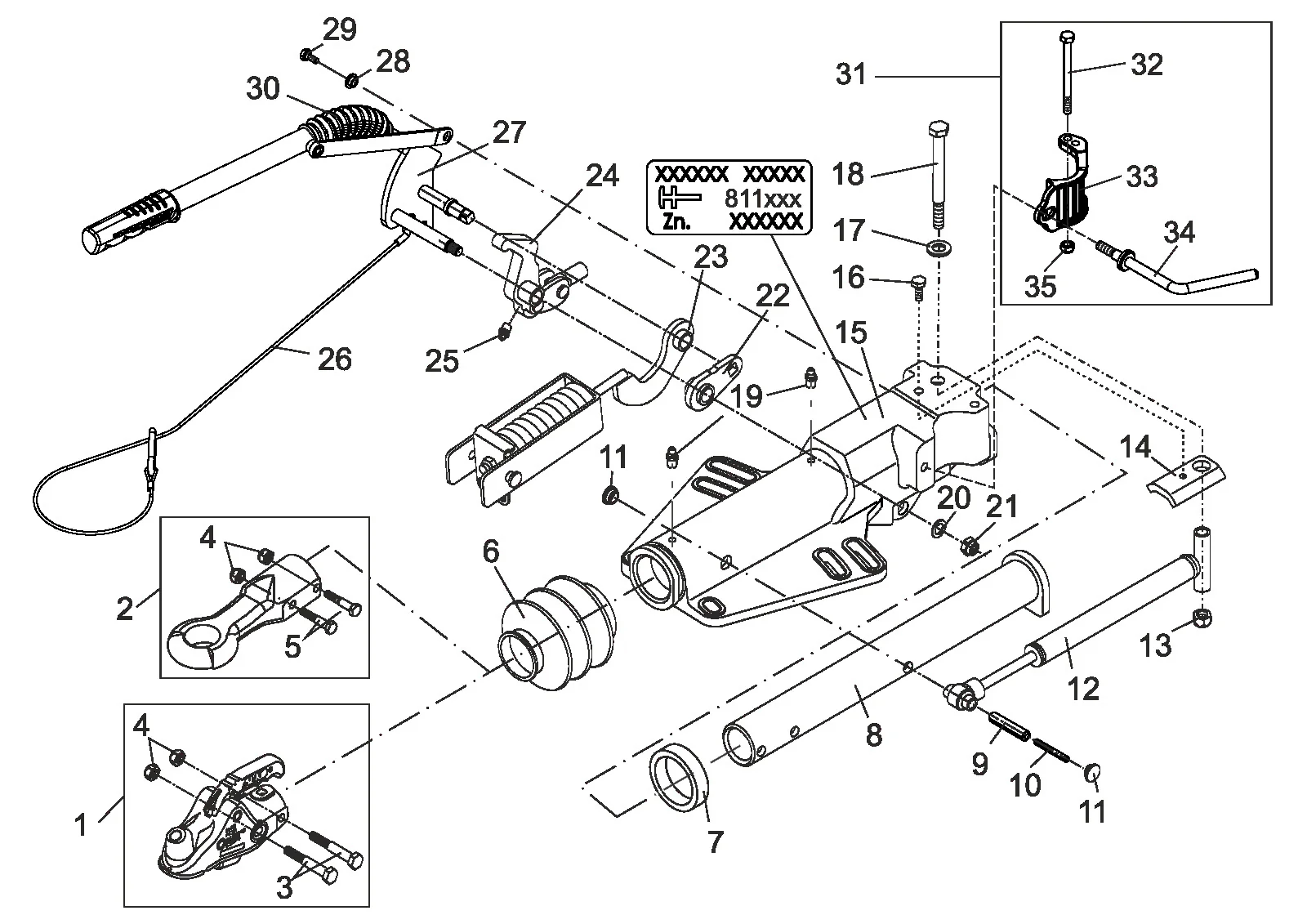

Explosietekening

Technische tekening 811523

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811523

Technische gegevens

AL-KO | V-design | Profi 3500 | ball coupling and drawbar eye

ETI-nummer

811523

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811523

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

38 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1224391	Koppeling ak351 met bevestiging onderdelen	Vraag dit onderdeel aan
2	1224114	Dissel oog Ø40 met bevestiging materiaal	Bekijk 1224114→
2	1224118	Dissel oog nato Ø76 met bevestiging materiaal	Vraag dit onderdeel aan
3	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
4	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
5	706304	Zeskant schroef m16x110 DIN 931 8.8	Vraag dit onderdeel aan
6	21726605	Stofhoes	Bekijk 21726605→
7	2172660003	Stootrubber	Bekijk 2172660003→
8	692267	Trek buis gelast	Bekijk 692267→
9	706296	Klik haak 14x55 DIN 1481	Vraag dit onderdeel aan
10	702369	Klik haak 8x55 DIN 1481 geomet	Vraag dit onderdeel aan
11	372416	Afdichting plug	Vraag dit onderdeel aan
12	1217090	Schok demper ae 3500	Bekijk 1217090→
13	705693	Zeskantmoer m14 DIN 985-10	Vraag dit onderdeel aan
14	692278	Stop plaat	Vraag dit onderdeel aan
15	ETK0002	Huis	Vraag dit onderdeel aan
16	706090	Zeskant schroef m10x20 DIN 933 bij tekening	Vraag dit onderdeel aan
17	705490	Ring a 15 DIN 125-st	Vraag dit onderdeel aan
18	706353	Zeskant schroef m14x140 DIN 931 8.8	Vraag dit onderdeel aan
19	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
20	705397	Ring a 13 DIN 125-st	Bekijk 705397→
21	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
22	692687	Hendel gelast	Vraag dit onderdeel aan
23	692648	Veer bow compl..	Vraag dit onderdeel aan
24	692268	Uitwijking hendel compl.. IH=90:30	Vraag dit onderdeel aan
24	692722	Uitwijking hendel compl.. IH=90:27	Vraag dit onderdeel aan
24	692723	Uitwijking hendel compl.. IH=90:33,5	Vraag dit onderdeel aan
25	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
26	209385	Breakaway kabel 980 mm lengte sweden	Vraag dit onderdeel aan
27	692236	Hand rem hendel incl.. rem away kabel Profi	Vraag dit onderdeel aan
28	692645	Bus	Vraag dit onderdeel aan
29	706089	Zeskant schroef m8x16 DIN 933 bij tekening	Vraag dit onderdeel aan
30	1225358	Reserve onderdelen set bellow hand rem hendel Profi buitendiameter	Bekijk 1225358→
31	1351203	Assemblage group klem Profi oploop apparaat	Bekijk 1351203→
32	706004	Zeskant schroef m10x125 DIN 931 8.8	Vraag dit onderdeel aan
33	692234	Klem drilled Profi oploop apparaat	Vraag dit onderdeel aan
34	1351521	Klem handgreep M12 zinc coated	Vraag dit onderdeel aan
35	705519	Zeskantmoer M10 DIN 985-10	Bekijk 705519→
