AL-KO ETI 811445 – Oplooprem 251g

Zoek je onderdelen voor AL-KO ETI 811445? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem 251g.

ETI-nummer: 811445 33 onderdelen

Naar onderdelenlijst

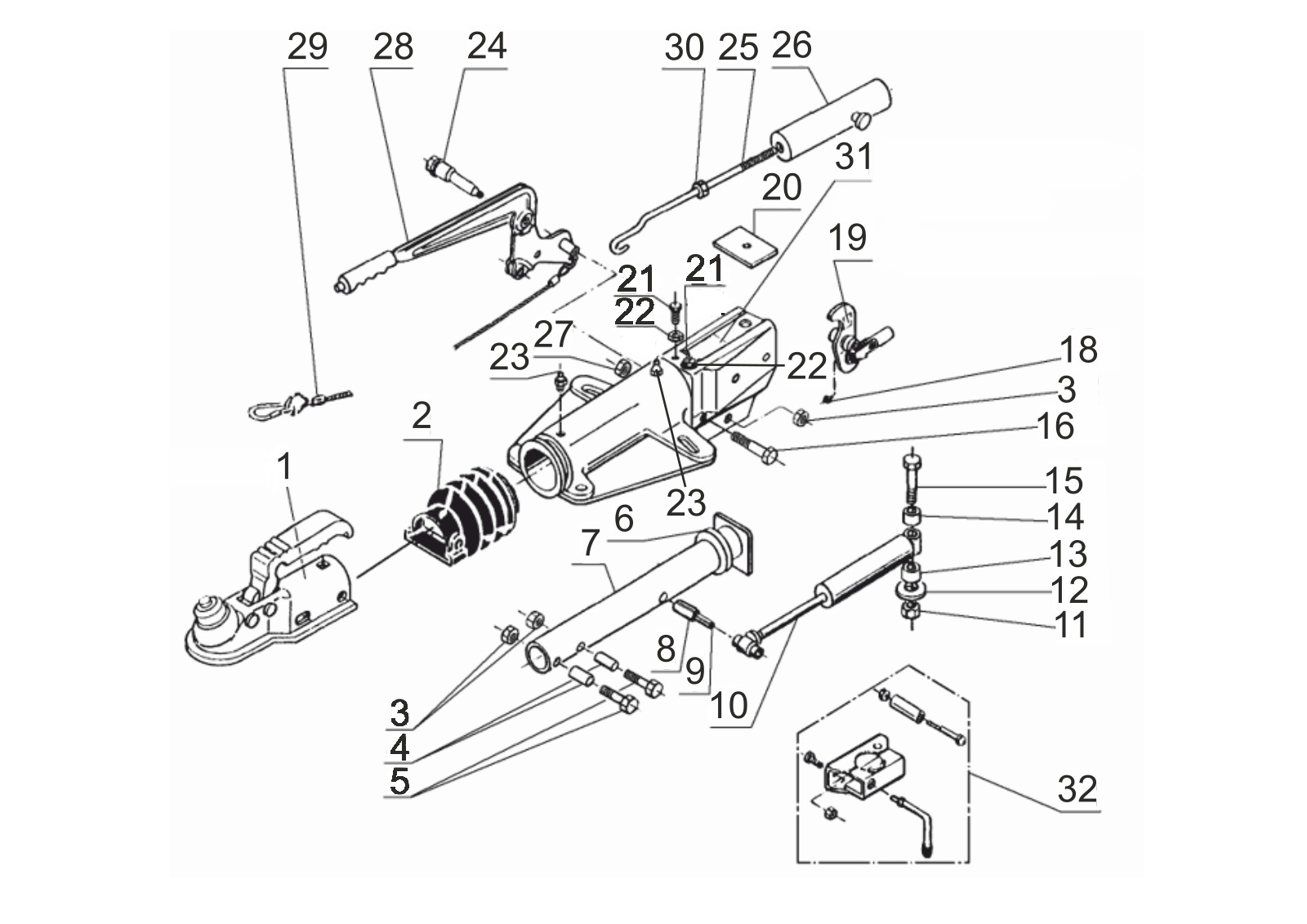

Explosietekening

Technische tekening 811445

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811445

Technische gegevens

AL-KO | V-design | 251G | spring load memory | ball coupling

ETI-nummer

811445

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811445

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

33 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	607133	Stofhoes Safety uitvoering	Bekijk 607133→
3	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
4	1303762	Afstand bus	Vraag dit onderdeel aan
5	705442	Zeskant schroef m12x85 DIN 931 8.8	Bekijk 705442→
5	706080	Zeskant schroef m12x90 DIN 931 10.9	Vraag dit onderdeel aan
6	371372	Stootrubber	Bekijk 371372→
7	370854	Trek buis gelast	Vraag dit onderdeel aan
8	704408	Klik haak 12x48 nach zeichnung	Vraag dit onderdeel aan
9	704407	Klik haak 7x48 nach zeichnung	Vraag dit onderdeel aan
10	372641	Schok demper 251vb/251s/251g	Bekijk 372641→
11	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
12	706081	Ring a 17 DIN 125-st	Vraag dit onderdeel aan
13	375928	Afstand bus	Vraag dit onderdeel aan
14	375929	Afstand bus	Vraag dit onderdeel aan
15	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
16	705563	Zeskant schroef m10x90 DIN 931 8.8	Vraag dit onderdeel aan
18	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
19	626614	Uitwijking hendel compl.. IH=90:27	Vraag dit onderdeel aan
19	648410	Uitwijking hendel compl.. IH=90:33,5	Vraag dit onderdeel aan
20	375572	Stop plaat	Vraag dit onderdeel aan
21	706478	Self tapping schroef a 8x20 DIN 7513	Vraag dit onderdeel aan
22	706477	Serrated slot ring a8,4 DIN 6798	Vraag dit onderdeel aan
23	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
24	607018	Lager schroef m12x86,5	Vraag dit onderdeel aan
25	607013	Haak stang	Vraag dit onderdeel aan
26	645388	Veer cilinder compl..	Vraag dit onderdeel aan
27	705390	Zeskantmoer M10 DIN 980-V-8	Vraag dit onderdeel aan
28	645420	Hand rem hendel incl.. rem away kabel dead point	Vraag dit onderdeel aan
29	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
30	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
31	ETK0002	Huis	Vraag dit onderdeel aan
32	293020	Jockey whell klem voor buis Ø48 161/251	Bekijk 293020→
