AL-KO technische tekening · ETI 811422
AL-KO ETI 811422 – Axlee compact b 850 1637 company kaeser
Zoek je onderdelen voor AL-KO ETI 811422? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Axlee compact b 850 1637 company kaeser.
Naar onderdelenlijstExplosietekening

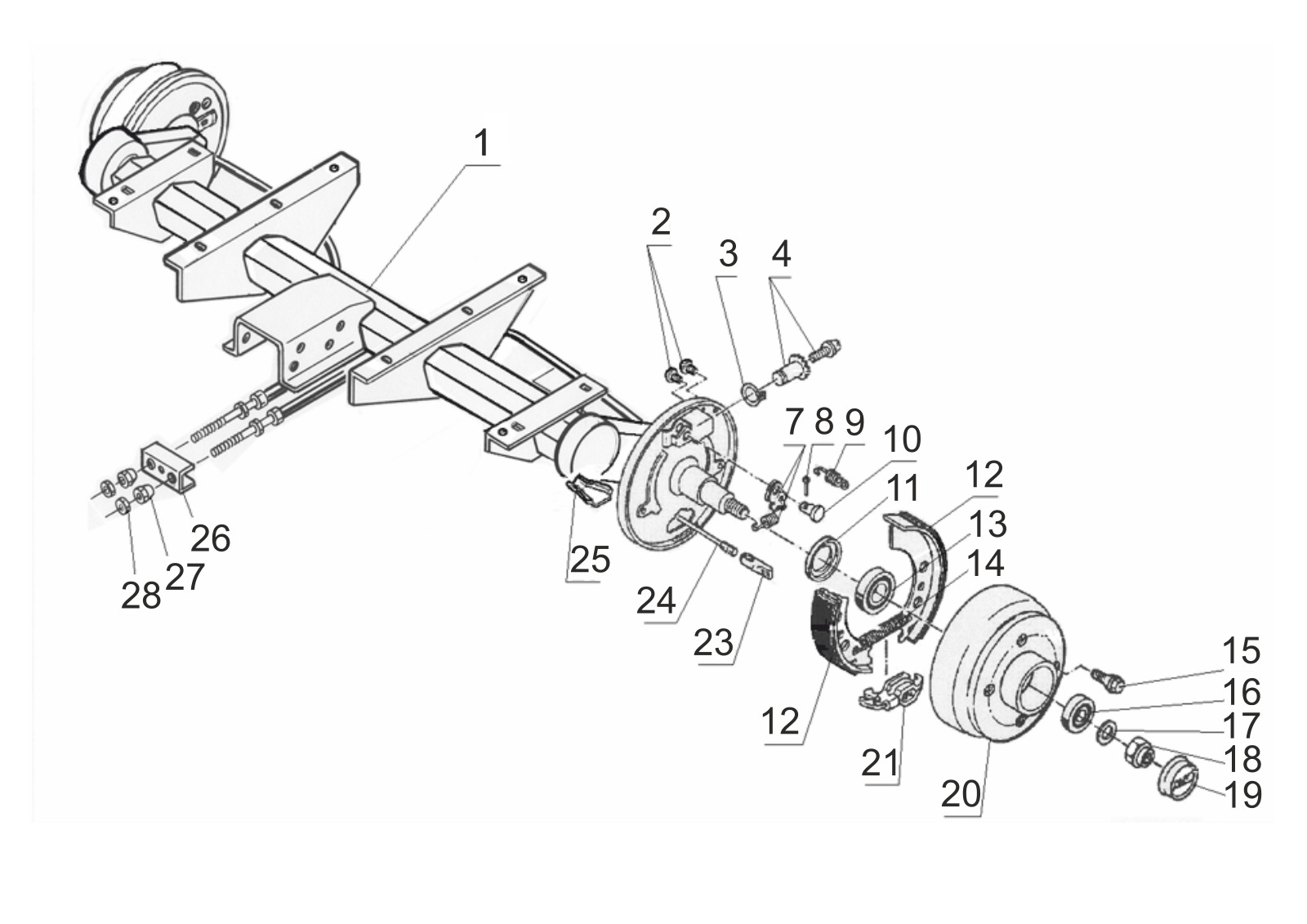

Technische tekening 811422
AL-KO ETI 811422
Technische gegevens
AL-KO | Rubber suspension braked | Trailing arm | Default
ETI-nummer
811422
Onderdelen
26
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811422
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
26 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 1301938 | As profiel gelast | Vraag dit onderdeel aan |
| 2 | 373245 | Plug ral6002 | Bekijk 373245 |
| 3 | 606692 | Veer bij tekening | Vraag dit onderdeel aan |
| 4 | 21873708 | Regulation eenheid wiel rem | Bekijk 21873708 |
| 7 | 646286 | Reserve onderdelen set automatic reverse links 1636g/v2 | Vraag dit onderdeel aan |
| 7 | 646287 | Reserve onderdelen set automatic reverse rechts 1636g/v2 | Vraag dit onderdeel aan |
| 8 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | Vraag dit onderdeel aan |
| 9 | 2088800003 | Compression veer | Vraag dit onderdeel aan |
| 10 | 368651 | Lager bout | Vraag dit onderdeel aan |
| 11 | 701511 | Rotary as lip afdichting as 40x52x7 DIN 3760-nb | Bekijk 701511 |
| 12 | 1213888 | Set rem jaw voor one as achse 1635/1636/1637 | Bekijk 1213888 |
| 13 | 701512 | Conisch rol lager lm 11749/710 | Bekijk 701512 |
| 14 | 2182150003 | Spanning veer | Bekijk 2182150003 |
| 15 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 16 | 701513 | Conisch rol lager lm 45449/410 | Bekijk 701513 |
| 17 | 706081 | Ring a 17 DIN 125-st | Vraag dit onderdeel aan |
| 18 | 1312008 | Self vergrendeling moer m16x1,5 | Bekijk 1312008 |
| 19 | 2381250003 | Naafdop Ø40 | Bekijk 2381250003 |
| 20 | 610655 | Rem trommel compl.. 100x4 | Vraag dit onderdeel aan |
| 21 | 570666 | Spread hinge slot compl.. | Vraag dit onderdeel aan |
| 23 | 604262 | Connection oog wiel rem 1637/2051/2361 | Bekijk 604262 |
| 24 | 247282 | Bowdenkabel kabel compact 530/726 lang Profi lang levensduur | Bekijk 247282 |
| 25 | 371387 | Rem kabel shell | Vraag dit onderdeel aan |
| 26 | 1651419 | Balancing profiel r13 wiel brake1637/2051/2361 | Vraag dit onderdeel aan |
| 27 | 2088890005 | Kogel moer m8 | Bekijk 2088890005 |
| 28 | 705377 | Zeskantmoer m8 DIN 934-8 | Bekijk 705377 |
