AL-KO technische tekening · ETI 811407

AL-KO ETI 811407 – Wiel rem 1637 set

Zoek je onderdelen voor AL-KO ETI 811407? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 1637 set.

ETI-nummer: 811407 20 onderdelen

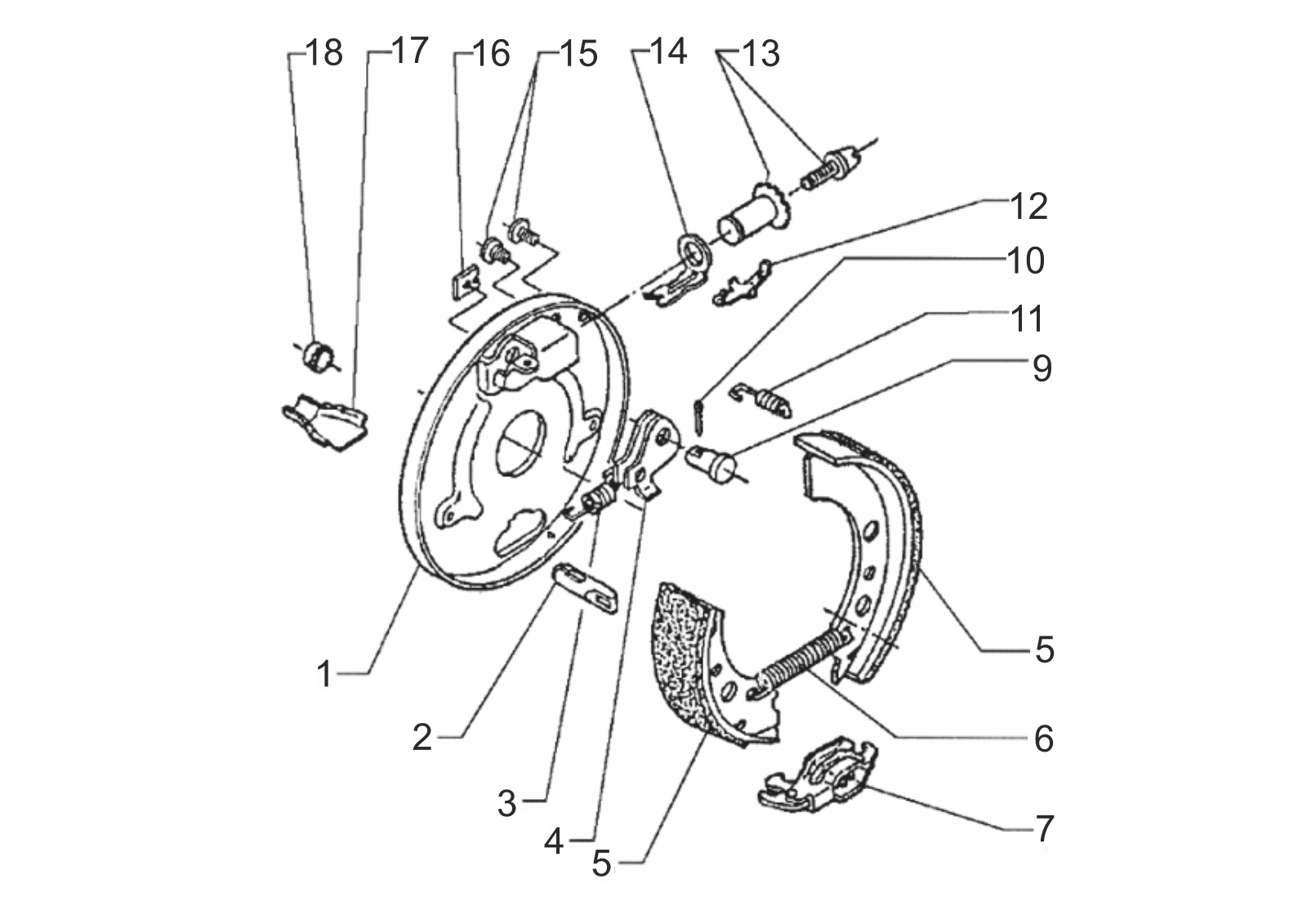

Explosietekening

Technische tekening 811407

AL-KO ETI 811407

AL-KO | assembly set | 1637 | 500 kg

ETI-nummer

811407

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

20 onderdelen

Pos.	Artikelnummer	Omschrijving
1	690749	Remmen plaat gelast links 1637 Ø42	Vraag dit onderdeel aan
1	690750	Remmen plaat gelast rechts 1637 Ø42	Vraag dit onderdeel aan
2	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
3	372805	Spanning veer rechts	Bekijk 372805→
3	2188870001	Spanning veer links	Bekijk 2188870001→
4	384308	Auto reserve hendel compl.. links	Vraag dit onderdeel aan
4	384309	Auto reserve hendel compl.. rechts	Vraag dit onderdeel aan
5	1213888	Set rem jaw voor one as achse 1635/1636/1637	Bekijk 1213888→
6	2182150003	Spanning veer	Bekijk 2182150003→
7	570666	Spread hinge slot compl..	Vraag dit onderdeel aan
9	368651	Lager bout	Vraag dit onderdeel aan
10	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
11	2088800003	Compression veer	Vraag dit onderdeel aan
12	581879	Compound veer	Vraag dit onderdeel aan
13	21873708	Regulation eenheid wiel rem	Bekijk 21873708→
14	581878	Bow pressure	Vraag dit onderdeel aan
15	373245	Plug ral6002	Bekijk 373245→
16	2382610002	Afdekking plaat	Vraag dit onderdeel aan
17	371387	Rem kabel shell	Vraag dit onderdeel aan
18	371389	Protective dop	Vraag dit onderdeel aan
