AL-KO technische tekening · ETI 811374

AL-KO ETI 811374 – Oplooprem 2,8vb/1

Zoek je onderdelen voor AL-KO ETI 811374? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem 2,8vb/1.

ETI-nummer: 811374 35 onderdelen

Naar onderdelenlijst

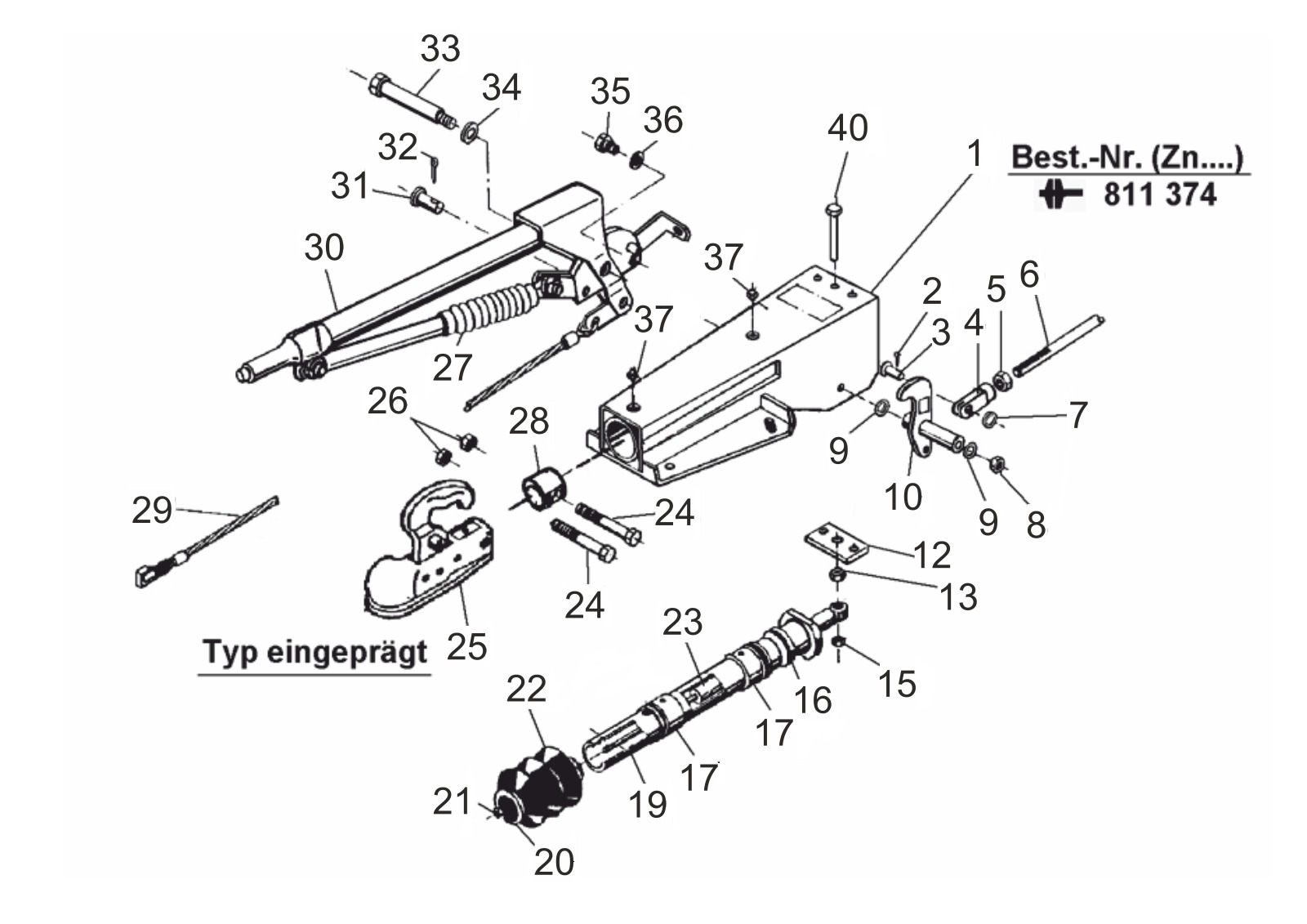

Explosietekening

Technische tekening 811374

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811374

Technische gegevens

AL-KO | V-design | 2,8VB/1-C | with gas spring lever | ball coupling

ETI-nummer

811374

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811374

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

35 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0002	Huis	Vraag dit onderdeel aan
2	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
3	701566	Bout b12 h11x40x34,5 en22341 vz	Vraag dit onderdeel aan
4	706559	Fork kop 12x48 DIN 71752	Vraag dit onderdeel aan
5	705379	Zeskantmoer M12 DIN 934-8	Vraag dit onderdeel aan
6	ETK0006	Linkage: aub lengte en diameter specificeren	Vraag dit onderdeel aan
7	700215	Ring 12 DIN 1440	Vraag dit onderdeel aan
8	700645	Zeskantmoer M12 DIN 980-V-10 ZP	Bekijk 700645→
9	2075750006	Ring polyamid	Vraag dit onderdeel aan
10	1350000	Uitwijking hendel compl..	Vraag dit onderdeel aan
12	647966	Uiteinde stop plaat (from june 2007)	Vraag dit onderdeel aan
13	701549	Zeskantmoer m14 DIN 439-b-04	Vraag dit onderdeel aan
15	706508	Zeskantmoer m14 DIN 980-V-10	Vraag dit onderdeel aan
16	2172660003	Stootrubber	Bekijk 2172660003→
17	2172660004	Lager bus	Bekijk 2172660004→
19	354263	Trek buis gelast met 2 drillings	Bekijk 354263→
20	701422	Kabel tie 360x4,8 zwart	Vraag dit onderdeel aan
21	702205	Zeskantmoer m10x1,0 DIN 439-b-04	Vraag dit onderdeel aan
22	21726605	Stofhoes	Bekijk 21726605→
23	21726604	Schok demper 2,8vb/351z	Bekijk 21726604→
24	701571	Zeskant schroef m16x100 DIN 931 8.8 ZP	Vraag dit onderdeel aan
25	247619	Koppeling ak350	Vraag dit onderdeel aan
26	706013	Zeskantmoer m16 DIN 985-10	Vraag dit onderdeel aan
27	1215889	Gas veer gf14/7-676712/21-2000	Vraag dit onderdeel aan
28	357451	Bout	Vraag dit onderdeel aan
29	209385	Breakaway kabel 980 mm lengte sweden	Vraag dit onderdeel aan
30	1250755	Hand rem hendel incl.. rem away kabel	Vraag dit onderdeel aan
31	358533	Bout	Bekijk 358533→
32	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
33	1350071	Lager bout gelast	Vraag dit onderdeel aan
34	700135	Gespleten slot ring b 16 DIN 137 cd	Vraag dit onderdeel aan
35	700460	Zeskant schroef m12x25 DIN 933 8.8 ZP	Vraag dit onderdeel aan
36	700130	Veer slot ring b12 DIN 127 ZP	Vraag dit onderdeel aan
37	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
40	706287	Zeskant schroef m14x80 DIN 933 8.8	Vraag dit onderdeel aan
Of mail naar contact@masta.nl
