AL-KO technische tekening · ETI 811346

AL-KO ETI 811346 – Oplooprem 351vb-2

Zoek je onderdelen voor AL-KO ETI 811346? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem 351vb-2.

ETI-nummer: 811346 48 onderdelen

Naar onderdelenlijst

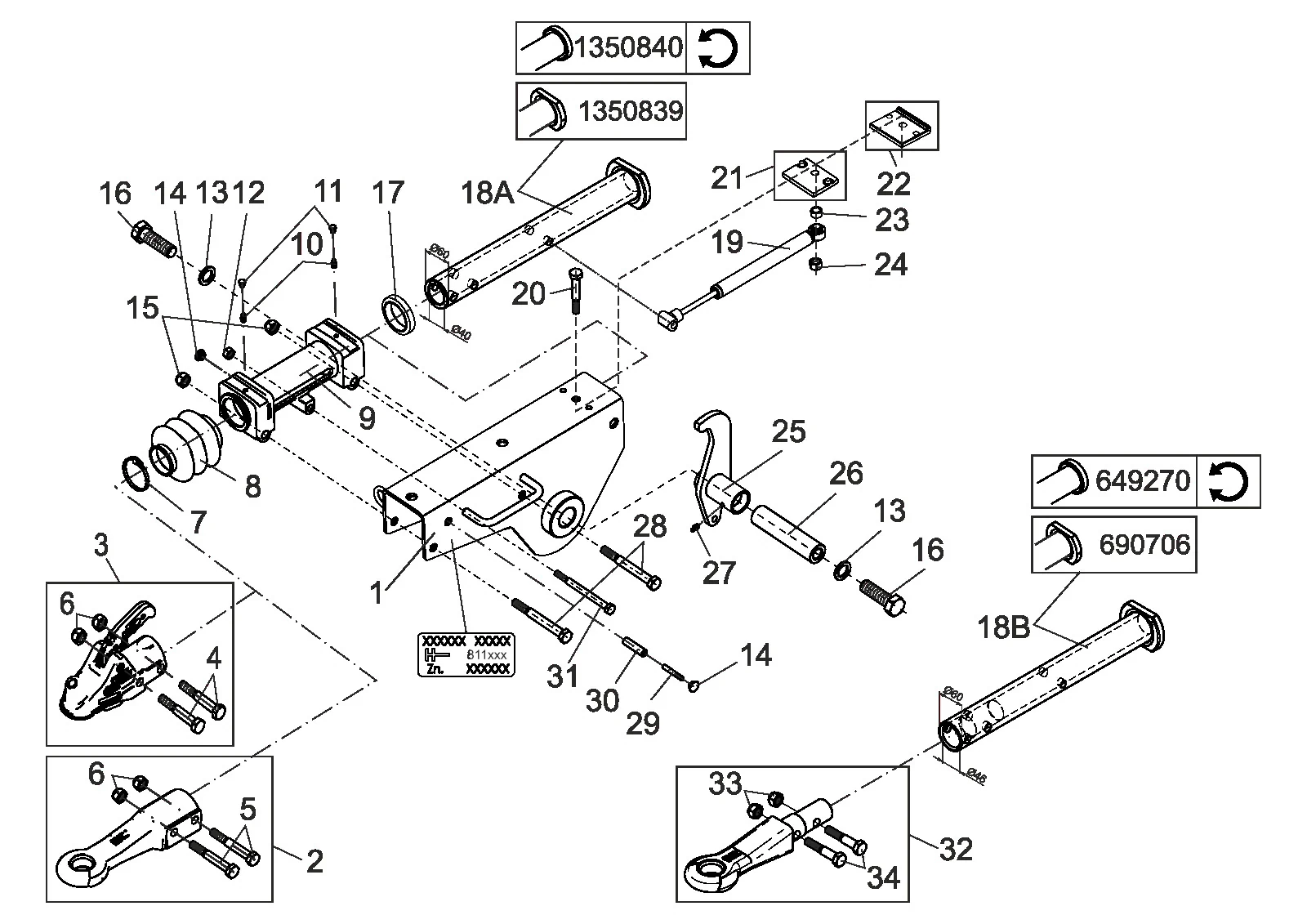

Explosietekening

Technische tekening 811346

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811346

Technische gegevens

AL-KO | height adjustable | mechanical brake | 351VB-2

ETI-nummer

811346

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811346

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

48 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1250417	Buitendiameter met getand ring 351vb-2 turnable	Vraag dit onderdeel aan
1	1335589	Buitendiameter met getand ring 351vb-2 ontwerp a	Vraag dit onderdeel aan
1	1335589	Buitendiameter met getand ring 351vb-2 ontwerp a	Vraag dit onderdeel aan
2	1224112	Dissel oog england Ø30 met bevestiging bouten versie b	Vraag dit onderdeel aan
2	1224113	Dissel oog england Ø40 met bevestiging bouten versie b	Vraag dit onderdeel aan
2	1224114	Dissel oog Ø40 met bevestiging bouten versie f	Bekijk 1224114→
2	1224115	Dissel oog italy Ø45 met bevestiging bouten versie f	Vraag dit onderdeel aan
2	1224116	Dissel oog england Ø50 met bevestiging bouten versie b	Vraag dit onderdeel aan
2	1224117	Dissel oog france Ø68 met bevestiging bouten versie e	Vraag dit onderdeel aan
2	1224118	Dissel oog nato Ø76 met bevestiging bouten versie f	Vraag dit onderdeel aan
2	1225077	Dissel oog sweden Ø57.5 met bevestiging bouten ontwerp b	Vraag dit onderdeel aan
2	1730613	Dissel oog Ø50 met bevestiging bouten	Vraag dit onderdeel aan
3	1224391	Koppeling kop ak351 met bevestiging onderdelen	Vraag dit onderdeel aan
4	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
5	706304	Zeskant schroef m16x110 DIN 931 8.8	Vraag dit onderdeel aan
6	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
7	701422	Kabel tie 360x4,8 zwart	Vraag dit onderdeel aan
8	21726605	Stofhoes	Bekijk 21726605→
9	1302603	Lager cartridge	Vraag dit onderdeel aan
10	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
11	372416	Afdichting plug	Vraag dit onderdeel aan
12	706437	Borgmoer M12	Bekijk 706437→
13	1362414	Ring nord-slot nl24-53074	Vraag dit onderdeel aan
14	368469	Protection dop grease nipple	Vraag dit onderdeel aan
15	706013	Zeskantmoer m16 DIN 985-10	Vraag dit onderdeel aan
16	706313	Zeskant schroef m24x80 DIN 933 8.8	Vraag dit onderdeel aan
17	2172660003	Stootrubber	Bekijk 2172660003→
18A	1350839	Trek buis weldedt 351 vb-2	Vraag dit onderdeel aan
18A	1350840	Trek buis gelast 351vb-2 rotatable	Vraag dit onderdeel aan
18B	649270	Trek buis gelast 351vb-2 rotatable	Vraag dit onderdeel aan
18B	690706	Trek buis gelast 351vb-2	Vraag dit onderdeel aan
19	372854	Schok demper 351vb	Bekijk 372854→
20	705437	Zeskant schroef m14x90 DIN 931 8.8	Vraag dit onderdeel aan
21	647966	Uiteinde stop plaat (from june 2007)	Vraag dit onderdeel aan
22	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
22	705458	Zeskant schroef m10x30 DIN 933 8.8	Vraag dit onderdeel aan
22	705519	Zeskantmoer M10 DIN 985-10	Bekijk 705519→
22	1352085	Stop plaat gelast	Vraag dit onderdeel aan
22	21783404	Uiteinde stop plaat (tot may 2007)	Vraag dit onderdeel aan
23	690720	Bus	Vraag dit onderdeel aan
24	705605	Zeskantmoer m14 DIN 980-V-8	Vraag dit onderdeel aan
25	690718	Uitwijking hendel compl.. 351vb-2	Vraag dit onderdeel aan
26	1302601	Afstand rol	Vraag dit onderdeel aan
27	700204	Conical grease nipple as 8x1 DIN 71412	Bekijk 700204→
28	706059	Zeskant schroef m16x140 DIN 931 10.9	Vraag dit onderdeel aan
29	702369	Klik haak 8x55 DIN 1481	Vraag dit onderdeel aan
30	706296	Klik haak 14x55 DIN 1481	Vraag dit onderdeel aan
31	705426	Zeskant schroef m12x150 DIN 931 8.8	Vraag dit onderdeel aan
