AL-KO technische tekening · ETI 811327
AL-KO ETI 811327 – As braked b850 atlas copco 1212317
Zoek je onderdelen voor AL-KO ETI 811327? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor As braked b850 atlas copco 1212317.
Naar onderdelenlijstExplosietekening

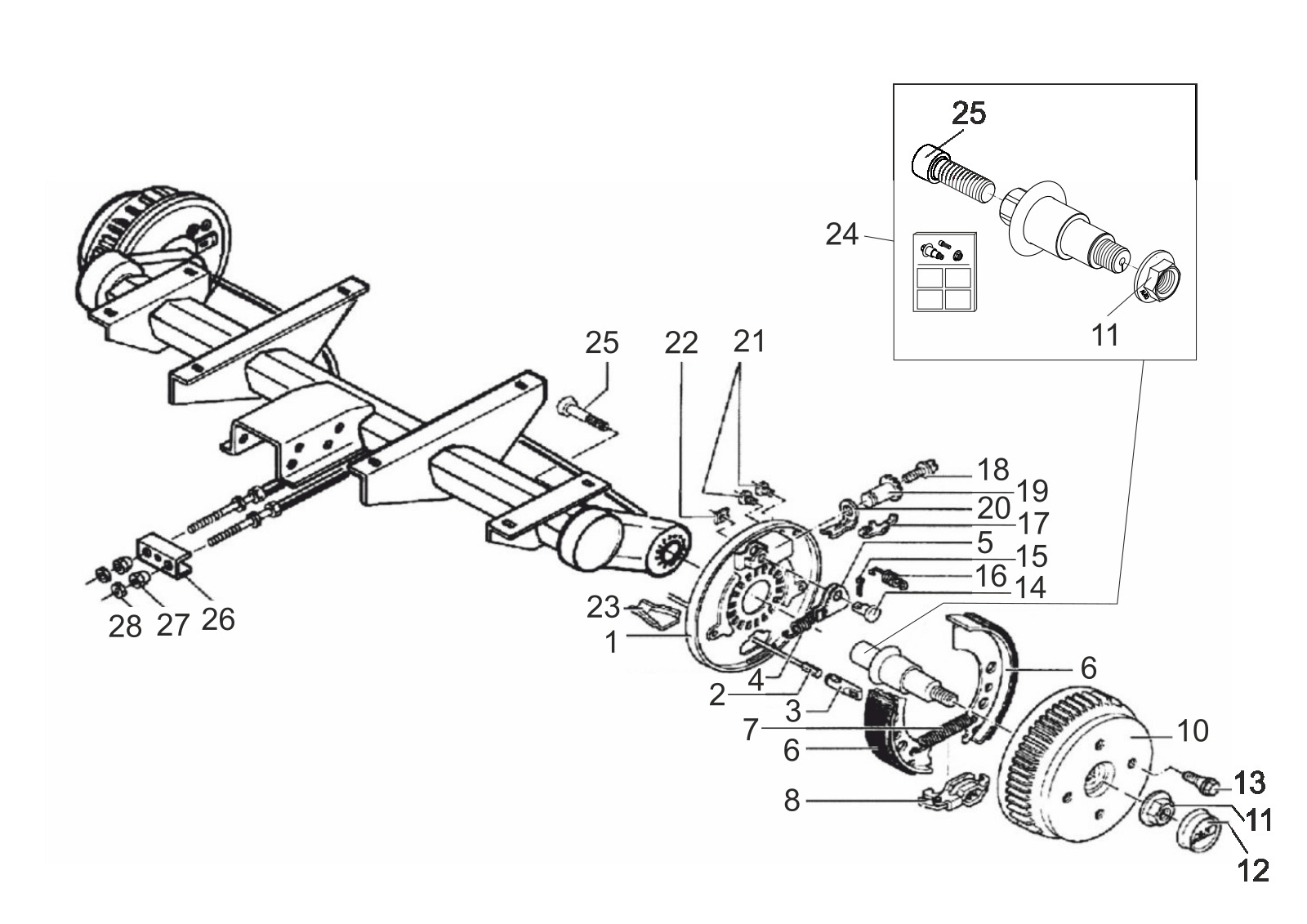

Technische tekening 811327
AL-KO ETI 811327
Technische gegevens
AL-KO | Rubber suspension braked | Trailing arm | Compact
ETI-nummer
811327
Onderdelen
31
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811327
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
31 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 571950 | Remmen plaat gelast links | Bekijk 571950 |
| 1 | 571951 | Remmen plaat gelast rechts | Bekijk 571951 |
| 2 | 247282 | Bowdenkabel kabel Profi lang levensduur 530/726 | Bekijk 247282 |
| 3 | 604262 | Connection oog wiel rem 1637/2051/2361 | Bekijk 604262 |
| 4 | 372805 | Spanning veer rechts | Bekijk 372805 |
| 4 | 2188870001 | Spanning veer links | Bekijk 2188870001 |
| 5 | 384308 | Auto reserve hendel compl.. links | Vraag dit onderdeel aan |
| 5 | 384309 | Auto reserve hendel compl.. rechts | Vraag dit onderdeel aan |
| 6 | 1213888 | Set rem remschoen voor one as 1635/1636/1637 | Vraag dit onderdeel aan |
| 7 | 2182150003 | Spanning veer | Bekijk 2182150003 |
| 8 | 570666 | Expanding joint slot compl. | Vraag dit onderdeel aan |
| 10 | 1224800 | Reserve onderdelen set lager (Ø60/Ø30/37) wiel rem 1637 | Bekijk 1224800 |
| 10 | 1932115 | Reserve onderdelen set rem trommel 1637 compl.. met lager; 100x4 - M12x1,5 | Bekijk 1932115 |
| 11 | 581200 | Flange moer m24x1.5 | Bekijk 581200 |
| 12 | 581197 | Afdichten dop Ø57 | Bekijk 581197 |
| 13 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 14 | 368651 | Lager bout | Vraag dit onderdeel aan |
| 15 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | Vraag dit onderdeel aan |
| 16 | 2088800003 | Compression veer | Vraag dit onderdeel aan |
| 17 | 581879 | Compound veer | Vraag dit onderdeel aan |
| 19 | 21873708 | Regulation eenheid wiel rem | Bekijk 21873708 |
| 20 | 581878 | Bow pressure | Vraag dit onderdeel aan |
| 21 | 373245 | Plug ral6002 | Bekijk 373245 |
| 22 | 2382610002 | Afdekking plaat | Vraag dit onderdeel aan |
| 23 | 371387 | Rem kabel shell 1637-2361 | Bekijk 371387 |
| 24 | 1732714 | Reserve onderdelen set stub as ongeremd lager Ø30 M22 | Vraag dit onderdeel aan |
| 25 | 704096 | Cilinder schroef m20x60 DIN 912 bij tekening | Bekijk 704096 |
| 26 | 1651419 | Balancing profiel r13 wiel brake1637/2051/2361 | Vraag dit onderdeel aan |
| 26 | 1651490 | Afstand plaat voor balancing profiel r13 | Vraag dit onderdeel aan |
| 27 | 2088890005 | Kogel moer m8 | Bekijk 2088890005 |
| 28 | 705377 | Zeskantmoer m8 DIN 934-8 | Bekijk 705377 |
