AL-KO technische tekening · ETI 811301

AL-KO ETI 811301 – Wiel rem 1637

Zoek je onderdelen voor AL-KO ETI 811301? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 1637.

ETI-nummer: 811301 41 onderdelen

Naar onderdelenlijst

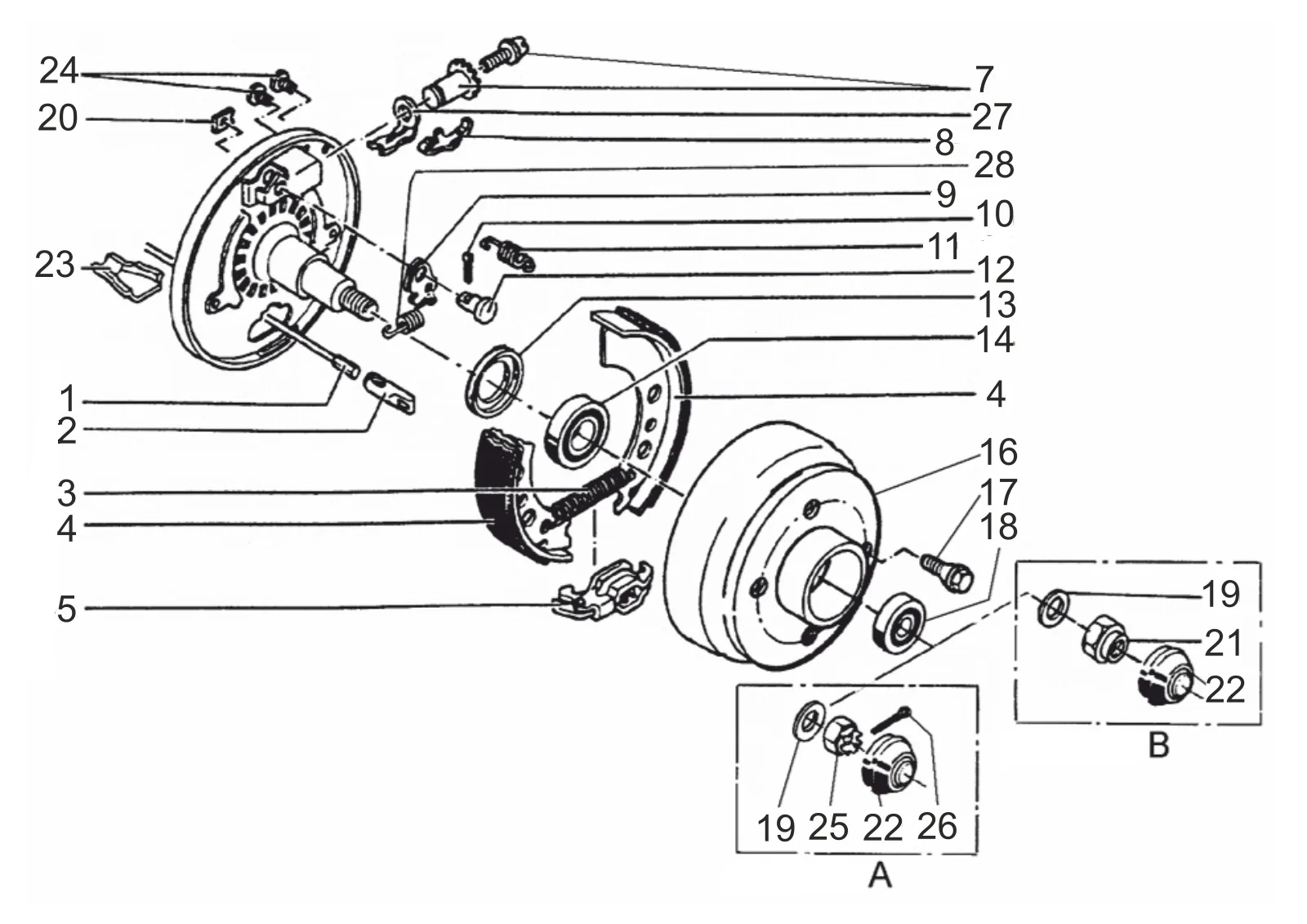

Explosietekening

Technische tekening 811301

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811301

Technische gegevens

AL-KO | standard | 1637 | 500 kg

ETI-nummer

811301

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811301

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

41 onderdelen

Pos.	Artikelnummer	Omschrijving
1	247281	Bowdenkabel kabel compact 350/546 lang Profi lang levensduur	Vraag dit onderdeel aan
1	247282	Bowdenkabel kabel compact 530/726 lang Profi lang levensduur	Bekijk 247282→
1	247283	Bowdenkabel kabel compact 770/966 lang Profi lang levensduur	Bekijk 247283→
1	247284	Bowdenkabel kabel compact 890/1086 lang Profi lang levensduur	Vraag dit onderdeel aan
1	247285	Bowdenkabel kabel compact 1020/1216 lang Profi lang levensduur	Vraag dit onderdeel aan
1	247286	Bowdenkabel kabel compact 1130/1326 lang Profi lang levensduur	Bekijk 247286→
1	247287	Bowdenkabel kabel 1320/1516 lang Profi lang levensduur	Bekijk 247287→
1	247288	Bowdenkabel kabel compact 1430/1626 lang Profi lang levensduur	Vraag dit onderdeel aan
1	247289	Bowdenkabel kabel compact 1620/1816 lang Profi lang levensduur	Bekijk 247289→
1	247290	Bowdenkabel kabel compact 1790/1986 lang Profi lang levensduur	Vraag dit onderdeel aan
2	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
3	2182150003	Spanning veer	Bekijk 2182150003→
4	1213888	Set rem jaw voor one as achse 1635/1636/1637	Bekijk 1213888→
5	570666	Spread hinge slot compl..	Vraag dit onderdeel aan
7	21873708	Regulation eenheid wiel rem	Bekijk 21873708→
8	581878	Bow pressure	Vraag dit onderdeel aan
9	384308	Auto reserve hendel compl.. links	Vraag dit onderdeel aan
9	384309	Auto reserve hendel compl.. rechts	Vraag dit onderdeel aan
10	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
11	2088800003	Compression veer	Vraag dit onderdeel aan
12	368651	Lager bout	Vraag dit onderdeel aan
13	701511	Rotary as lip afdichting as 40x52x7 DIN 3760-nb	Bekijk 701511→
14	701512	Conisch rol lager lm 11749/710	Bekijk 701512→
16	357700	Rem trommel 98x4-M12x1,5	Vraag dit onderdeel aan
16	357701	Rem trommel 100x4-M12x1,5	Vraag dit onderdeel aan
16	372413	Rem trommel 112x5-M12x1,5	Vraag dit onderdeel aan
17	372138	Wiel bout sperical M12x1,5 x25	Vraag dit onderdeel aan
17	2081670018	Wiel bout conical 60° M12x1,5x24	Vraag dit onderdeel aan
17	2081670020	Wiel bout sperical M12x1,5 x25	Bekijk 2081670020→
18	701513	Conisch rol lager lm 45449/410	Bekijk 701513→
19	2182150005	Slot ring embossed	Vraag dit onderdeel aan
20	2382610002	Afdekking plaat	Vraag dit onderdeel aan
21	1312008	Self vergrendeling moer m16x1,5	Bekijk 1312008→
22	2083990002	Uiteinde dop Ø48 al-ko	Bekijk 2083990002→
23	371387	Rem kabel shell	Vraag dit onderdeel aan
24	373245	Plug ral6002	Bekijk 373245→
25	700754	Castle moer m16x1,5 DIN 937	Bekijk 700754→
26	700194	Gespleten pen 4x32 DIN 94	Vraag dit onderdeel aan
27	581879	Compound veer	Vraag dit onderdeel aan
28	372805	Spanning veer rechts	Bekijk 372805→
28	2188870001	Spanning veer links	Bekijk 2188870001→
