AL-KO technische tekening · ETI 811295

AL-KO ETI 811295 – Oplooprem vierkant 100 251s

Zoek je onderdelen voor AL-KO ETI 811295? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem vierkant 100 251s.

ETI-nummer: 811295 19 onderdelen

Naar onderdelenlijst

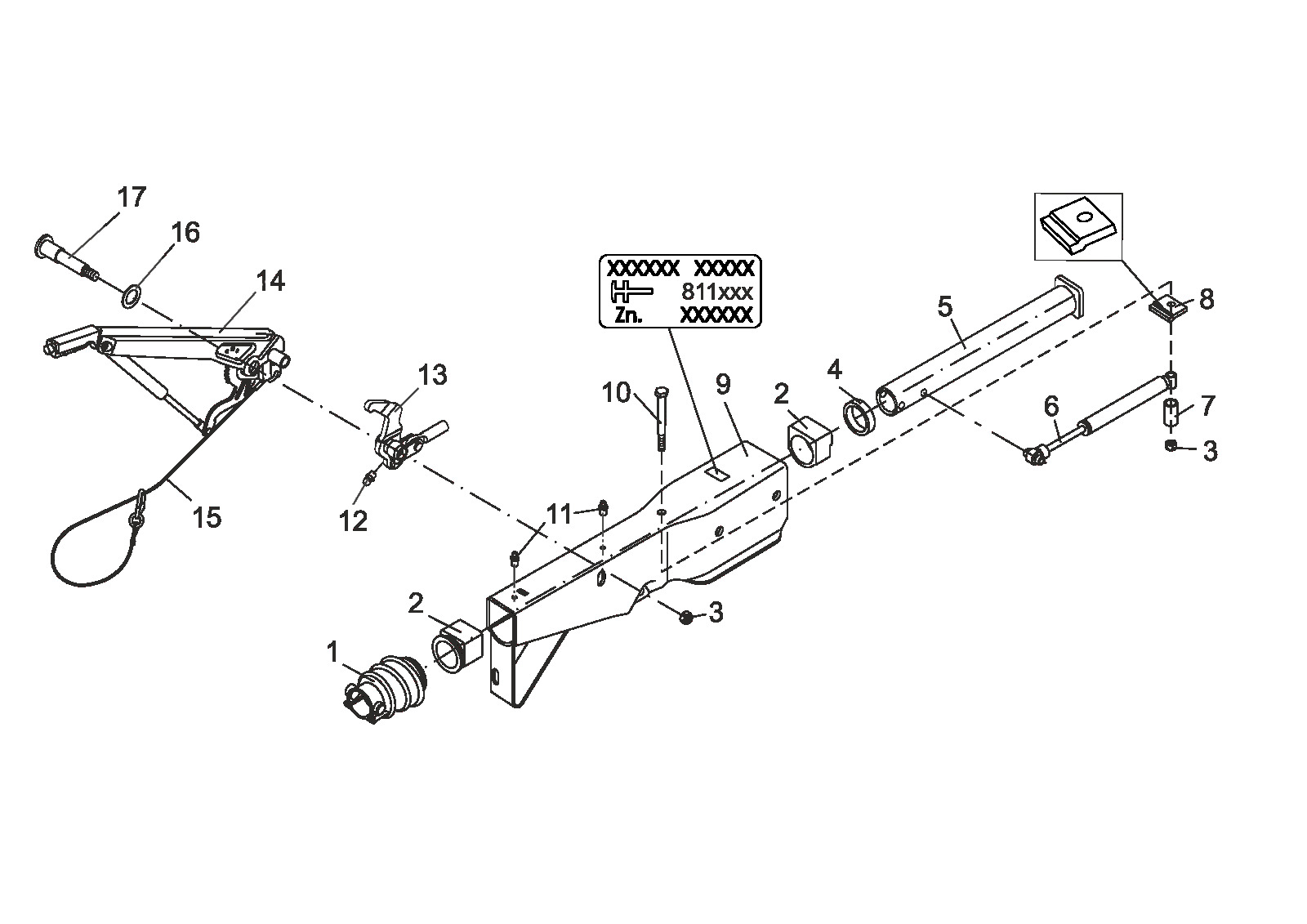

Explosietekening

Technische tekening 811295

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811295

Technische gegevens

AL-KO | square design | 251S | with gas spring lever | without ball coupling parts

ETI-nummer

811295

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811295

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

19 onderdelen

Pos.	Artikelnummer	Omschrijving
1	366356	Stofhoes	Bekijk 366356→
2	1210131	Reserve onderdeel set bushing oploop	Bekijk 1210131→
3	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
4	371372	Stootrubber	Bekijk 371372→
5	380413	Trek buis gelast rotatable ontwerp a1	Vraag dit onderdeel aan
6	370561	Schok demper 251s	Bekijk 370561→
7	625660	Afstand bus 27mm lang	Vraag dit onderdeel aan
7	647747	Afstand bus 31mm lang	Vraag dit onderdeel aan
8	581699	Stop plaat	Bekijk 581699→
9	ETK0002	Huis	Vraag dit onderdeel aan
10	705425	Zeskant schroef m12x120 DIN 931 8.8	Vraag dit onderdeel aan
11	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
12	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
13	626684	Uitwijking hendel compl.. M10 IH:105:31,5	Vraag dit onderdeel aan
13	1351107	Uitwijking hendel compl.. M10 IH=105:39	Vraag dit onderdeel aan
14	220096	Handremhendel incl.. rem away kabel 161s-251s-161r	Bekijk 220096→
15	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
16	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
17	581145	Lager schroef m12x100 Ø19	Bekijk 581145→
