AL-KO technische tekening · ETI 811289

AL-KO ETI 811289 – Oplooprem euro 150v 1. generation

Zoek je onderdelen voor AL-KO ETI 811289? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem euro 150v 1. generation.

ETI-nummer: 811289 34 onderdelen

Naar onderdelenlijst

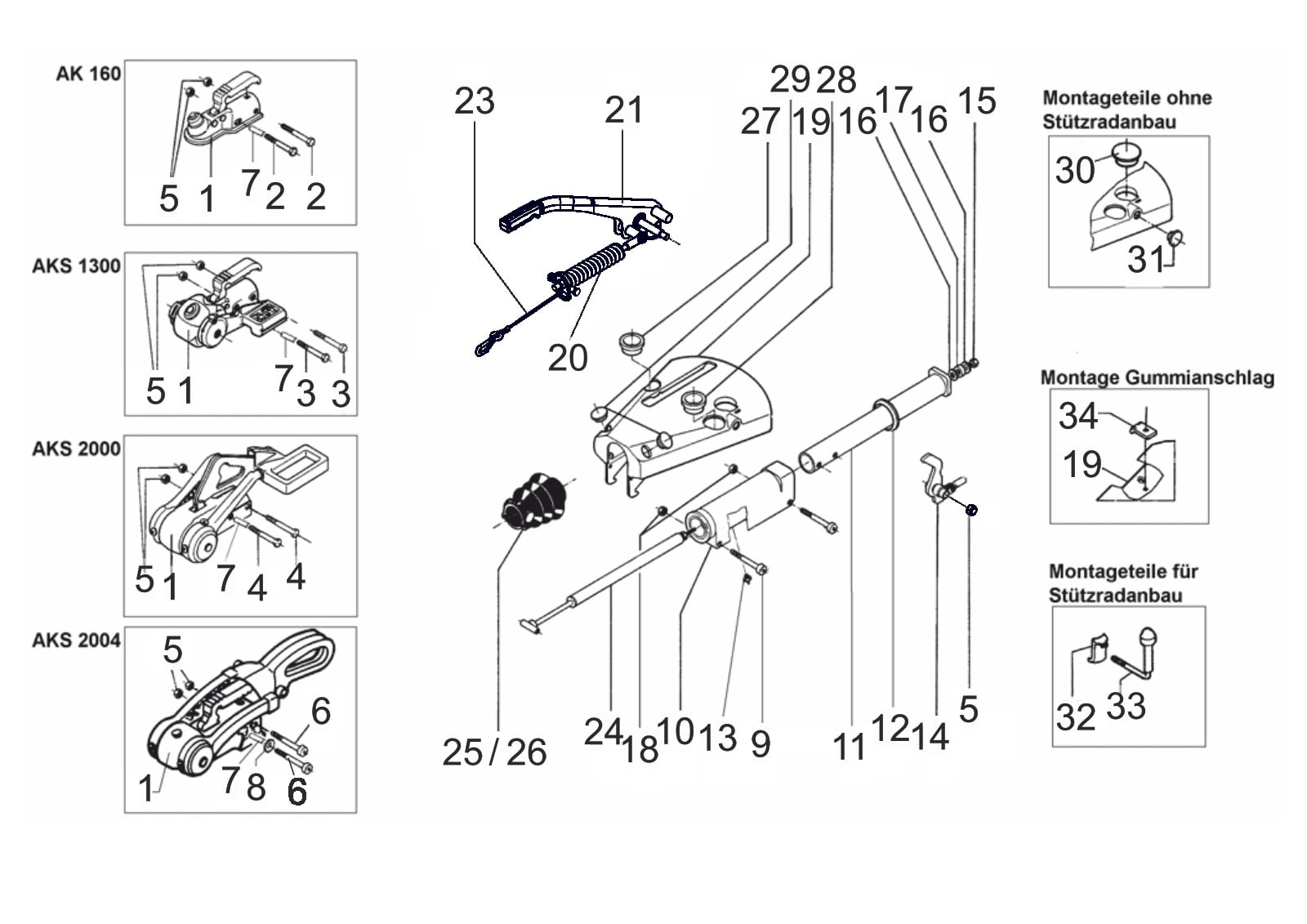

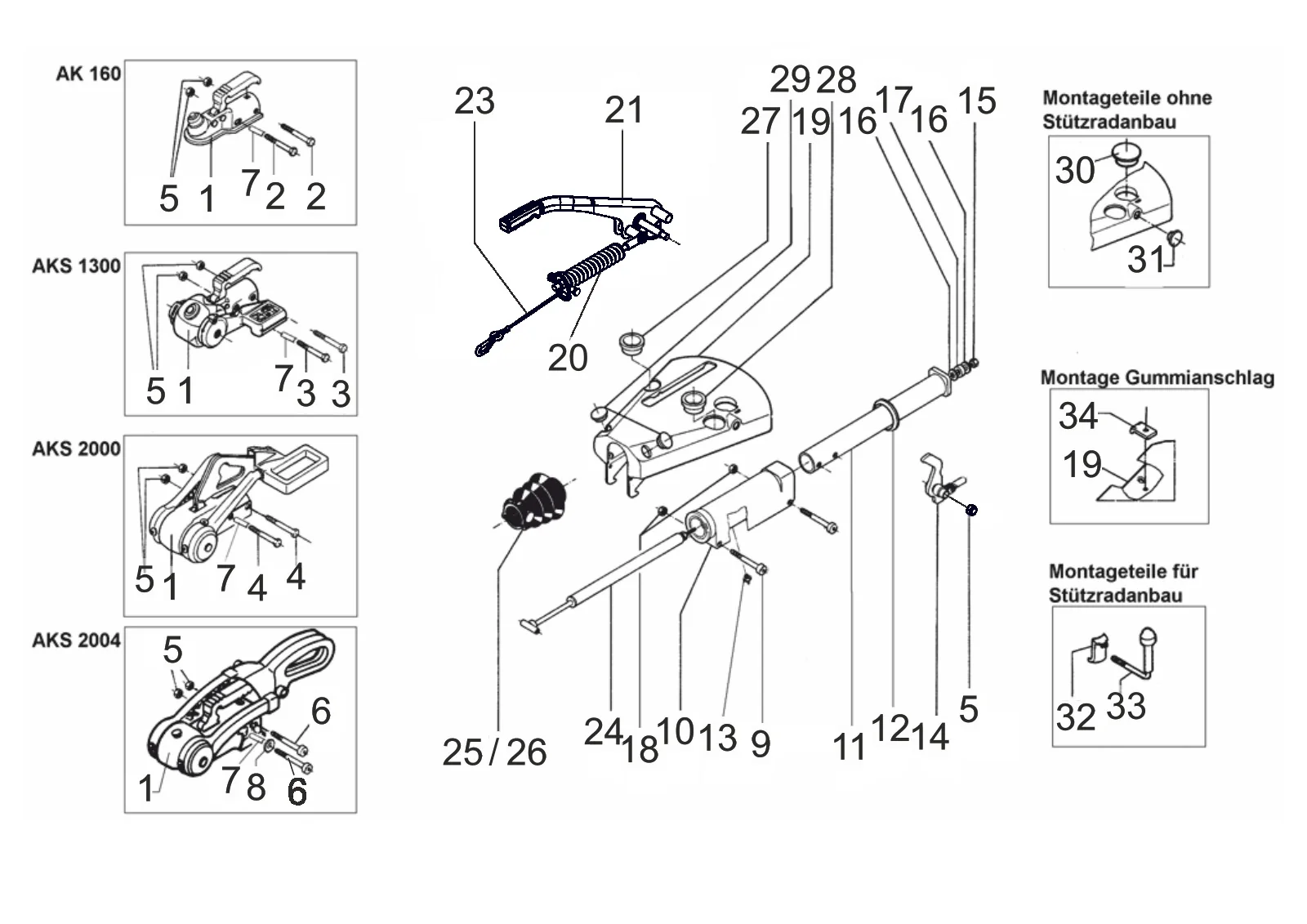

Explosietekening

Technische tekening 811289

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811289

Technische gegevens

AL-KO | EURO-design | 150V | ball coupling and AKS

ETI-nummer

811289

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811289

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

34 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	705418	Zeskant schroef m12x70 DIN 931 8.8	Vraag dit onderdeel aan
3	705427	Zeskant schroef m12x75 DIN 931 8.8	Vraag dit onderdeel aan
4	706358	Zeskant schroef m12x80 DIN 931 10.9	Vraag dit onderdeel aan
5	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
6	706481	Cilinder schroef m12x75 DIN 7984 8.8	Bekijk 706481→
7	647925	Afstand bus	Vraag dit onderdeel aan
8	705397	Ring a 13 DIN 125-st	Bekijk 705397→
9	706396	Cilinder schroef m10x85 DIN 912 8.8	Bekijk 706396→
10	690180	Lager cartridge M10-M10 gemonteerd	Bekijk 690180→
11	643095	Trek buis gelast	Bekijk 643095→
12	371372	Stootrubber	Bekijk 371372→
13	700204	Conical grease nipple as 8x1 DIN 71412	Bekijk 700204→
14	646417	Uitwijking hendel compl.. IH=90:27	Vraag dit onderdeel aan
14	690007	Uitwijking hendel compl.. IH=90:30	Vraag dit onderdeel aan
15	705519	Zeskantmoer M10 DIN 985-10	Bekijk 705519→
16	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
17	643098	Hard rubber ring	Bekijk 643098→
18	705390	Zeskantmoer M10 DIN 980-V-8	Vraag dit onderdeel aan
19	ETK0002	Huis	Vraag dit onderdeel aan
20	1732798	Breakaway kabel 920 mm lengte carabiner ring	Vraag dit onderdeel aan
21	648474	Hand rem hendel incl.. rem away kabel 150v	Vraag dit onderdeel aan
23	705379	Zeskantmoer M12 DIN 934-8	Vraag dit onderdeel aan
24	690389	Schok demper 150v met bus 41,5	Bekijk 690389→
25	366356	Stofhoes	Bekijk 366356→
26	607133	Stofhoes Safety uitvoering	Bekijk 607133→
27	643103	Plug houder 7 pen	Bekijk 643103→
28	690223	Plug houder 13 pen	Bekijk 690223→
29	643106	Afdekking	Bekijk 643106→
30	1311053	Afdichting plug	Vraag dit onderdeel aan
31	643107	Afdekking	Vraag dit onderdeel aan
32	643089	Klem tab	Bekijk 643089→
33	646423	Klem handgreep compl.. M12	Bekijk 646423→
34	690003	Uiteinde stop rubber	Bekijk 690003→
