AL-KO technische tekening · ETI 811280

AL-KO ETI 811280 – Koppeling aks2004

Zoek je onderdelen voor AL-KO ETI 811280? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Koppeling aks2004.

ETI-nummer: 811280 22 onderdelen

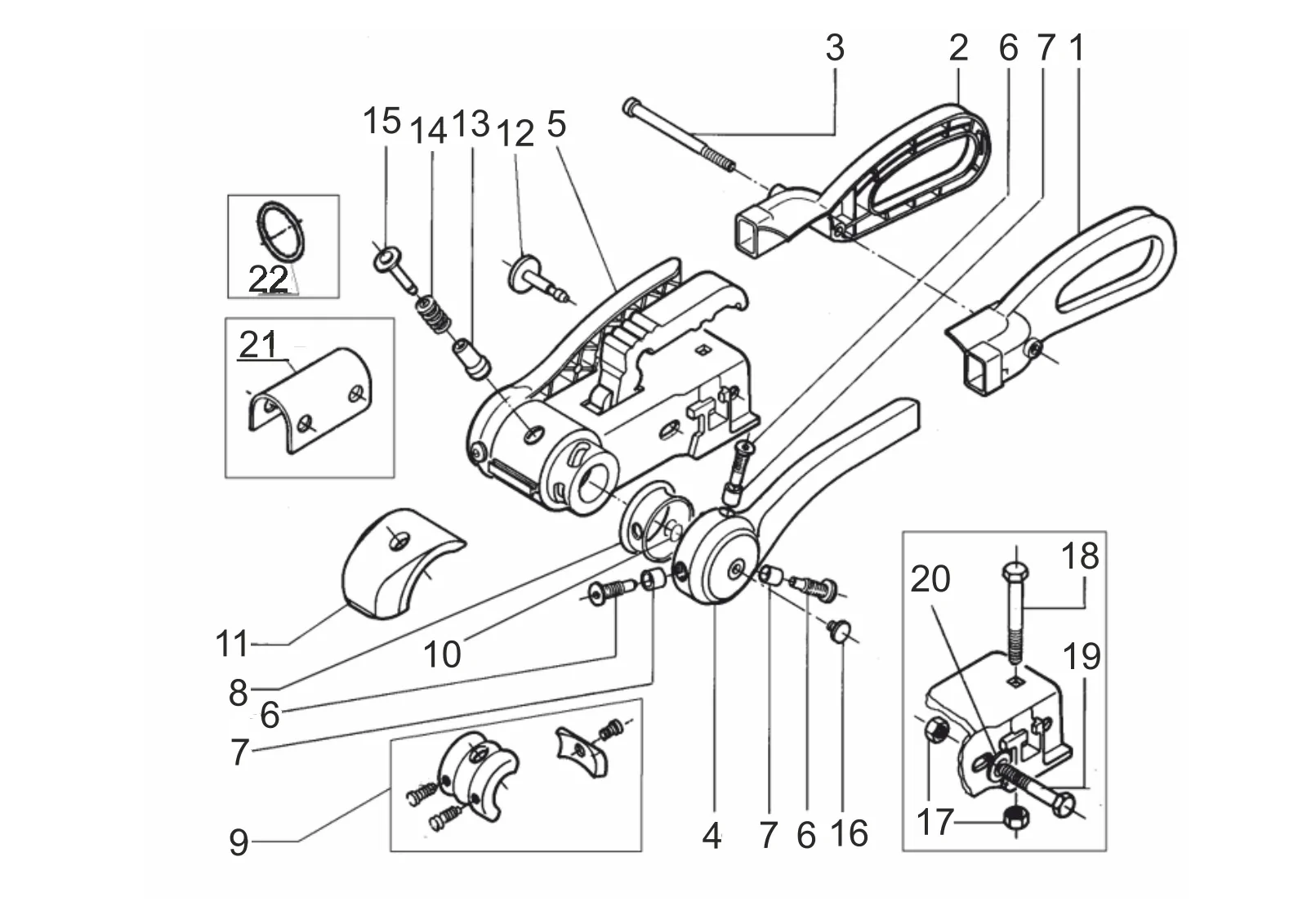

Explosietekening

Technische tekening 811280

AL-KO ETI 811280

AL-KO | AKS2004

ETI-nummer

811280

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

22 onderdelen

Pos.	Artikelnummer	Omschrijving
1	690243	Handgreep links	Vraag dit onderdeel aan
2	690244	Handgreep rechts	Vraag dit onderdeel aan
3	690246	Bout m8x97 bij tekening	Vraag dit onderdeel aan
4	690241	Thrust washerleft compl..	Bekijk 690241→
5	690242	Thrust washerright compl..	Bekijk 690242→
6	372284	Schroef m10x1 met pen bij tekening	Vraag dit onderdeel aan
7	380307	Lager bus compl..	Bekijk 380307→
8	372166	Afdichten ring	Bekijk 372166→
9	1220756	Reserve onderdelen set rem pad AKS 2004	Bekijk 1220756→
10	703149	O-ring 9x1,8 DIN 3770	Bekijk 703149→
11	690251	Soft-dock AKS	Vraag dit onderdeel aan
12	1220755	Reserve onderdelen set pressure bouten AKS 2000/2004/3004	Bekijk 1220755→
13	372288	Signal button inside green	Bekijk 372288→
14	372285	Compression veer	Vraag dit onderdeel aan
15	372287	Signal button outside red	Bekijk 372287→
16	583885	Plug ral3003	Vraag dit onderdeel aan
17	706437	Borgmoer M12	Bekijk 706437→
18	603392	Flat round schroef m12x75 bij tekening	Vraag dit onderdeel aan
19	706481	Cilinder schroef m12x75 DIN 7984 8.8	Bekijk 706481→
20	705397	Ring a 13 DIN 125-st	Bekijk 705397→
21	690841	Afstand beugel Ø35/50	Bekijk 690841→
22	695644	Retaining veer	Vraag dit onderdeel aan
