AL-KO ETI 811275 – Oplooprem 251s hydraulik

Zoek je onderdelen voor AL-KO ETI 811275? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem 251s hydraulik.

ETI-nummer: 811275 36 onderdelen

Naar onderdelenlijst

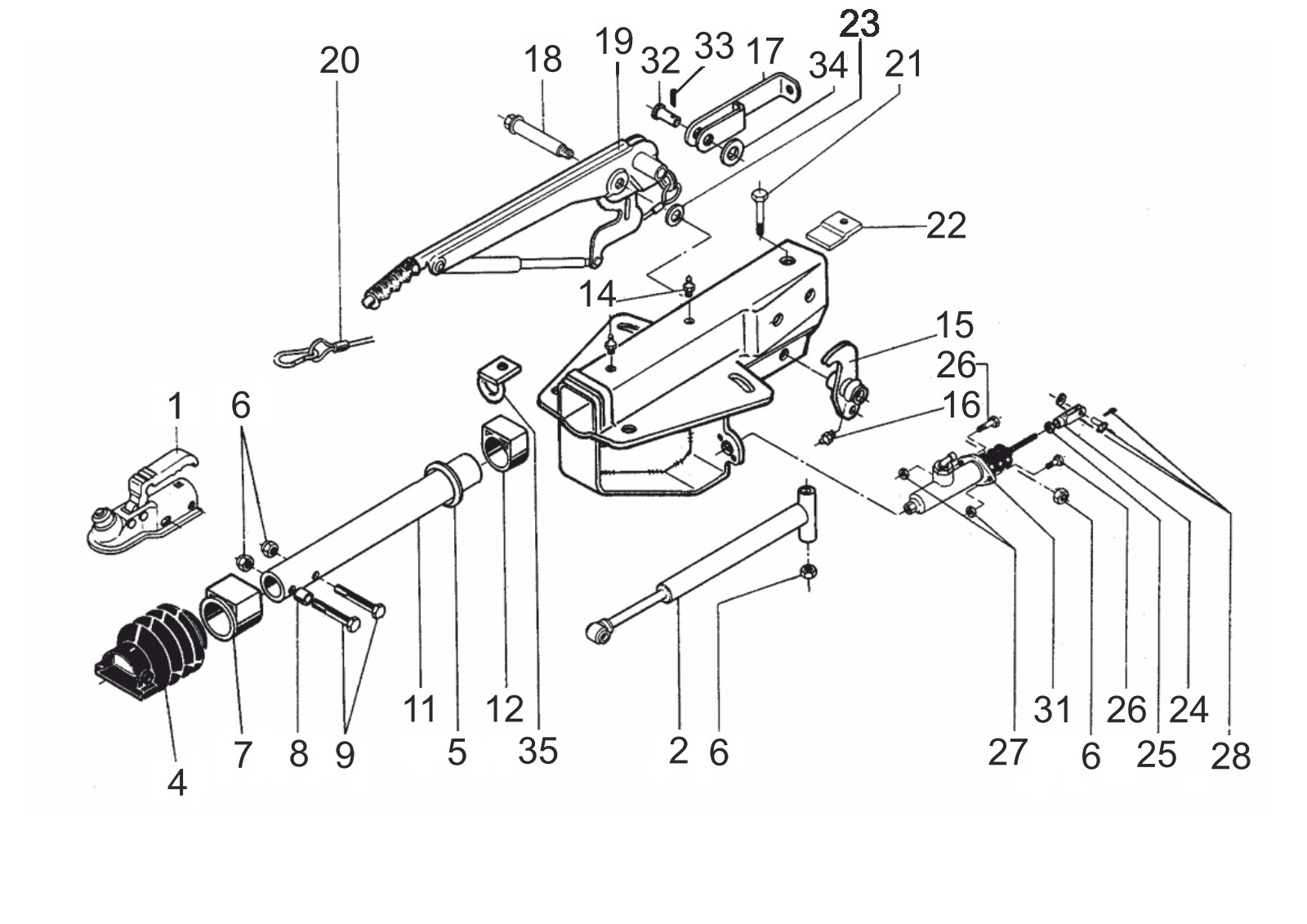

Explosietekening

Technische tekening 811275

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811275

Technische gegevens

AL-KO | V-design | 251S | hydraulic cylinder | ball coupling

ETI-nummer

811275

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811275

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

36 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	690213	Schok demper 251s met bus Ø37,5	Vraag dit onderdeel aan
3	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
4	366356	Stofhoes	Bekijk 366356→
5	371372	Stootrubber	Bekijk 371372→
6	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
7	353943	Glijlagerbus met flens	Vraag dit onderdeel aan
8	357242	Afstand bus	Vraag dit onderdeel aan
8	357242	Afstand bus	Vraag dit onderdeel aan
9	705427	Zeskant schroef m12x75 DIN 931 8.8	Vraag dit onderdeel aan
10	ETK0002	Huis	Vraag dit onderdeel aan
11	571874	Trekstang gelast 251s	Bekijk 571874→
12	353942	Glijlagerbus	Bekijk 353942→
13	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
14	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
15	648317	Uitwijking hendel compl.. uni IH=90:27	Vraag dit onderdeel aan
16	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
17	648316	Spanning beugel welde warm gedompeld	Vraag dit onderdeel aan
18	581145	Lager schroef m12x100 Ø19	Bekijk 581145→
19	220910	Hand rem hendel incl.. rem away kabel 251s	Vraag dit onderdeel aan
20	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
21	705434	Zeskant bout m12x90 DIN 931 8.8	Bekijk 705434→
22	647011	Stop plaat	Vraag dit onderdeel aan
23	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
24	706614	Fork kop 10x40 DIN 71752	Bekijk 706614→
25	705390	Zeskantmoer M10 DIN 980-V-8	Vraag dit onderdeel aan
26	706329	Zeskant schroef m8x55 DIN 931 8.8	Vraag dit onderdeel aan
27	705383	Zeskantmoer m8 DIN 985-8	Vraag dit onderdeel aan
28	701470	Bout b10 h11x28x24 DIN 1434vz	Vraag dit onderdeel aan
28	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
28	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
31	1311411	Hydraulic cilinder	Bekijk 1311411→
32	584955	Lager bout	Vraag dit onderdeel aan
33	706332	Gespleten pen 4x20 DIN 94	Vraag dit onderdeel aan
34	705397	Ring a 13 DIN 125-st	Bekijk 705397→
35	1313767	Ring gelast kabel run	Vraag dit onderdeel aan
