AL-KO technische tekening · ETI 811252
AL-KO ETI 811252 – Oplooprem vierkant 30s/2 ontwerp a1
Zoek je onderdelen voor AL-KO ETI 811252? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem vierkant 30s/2 ontwerp a1.
Naar onderdelenlijstExplosietekening

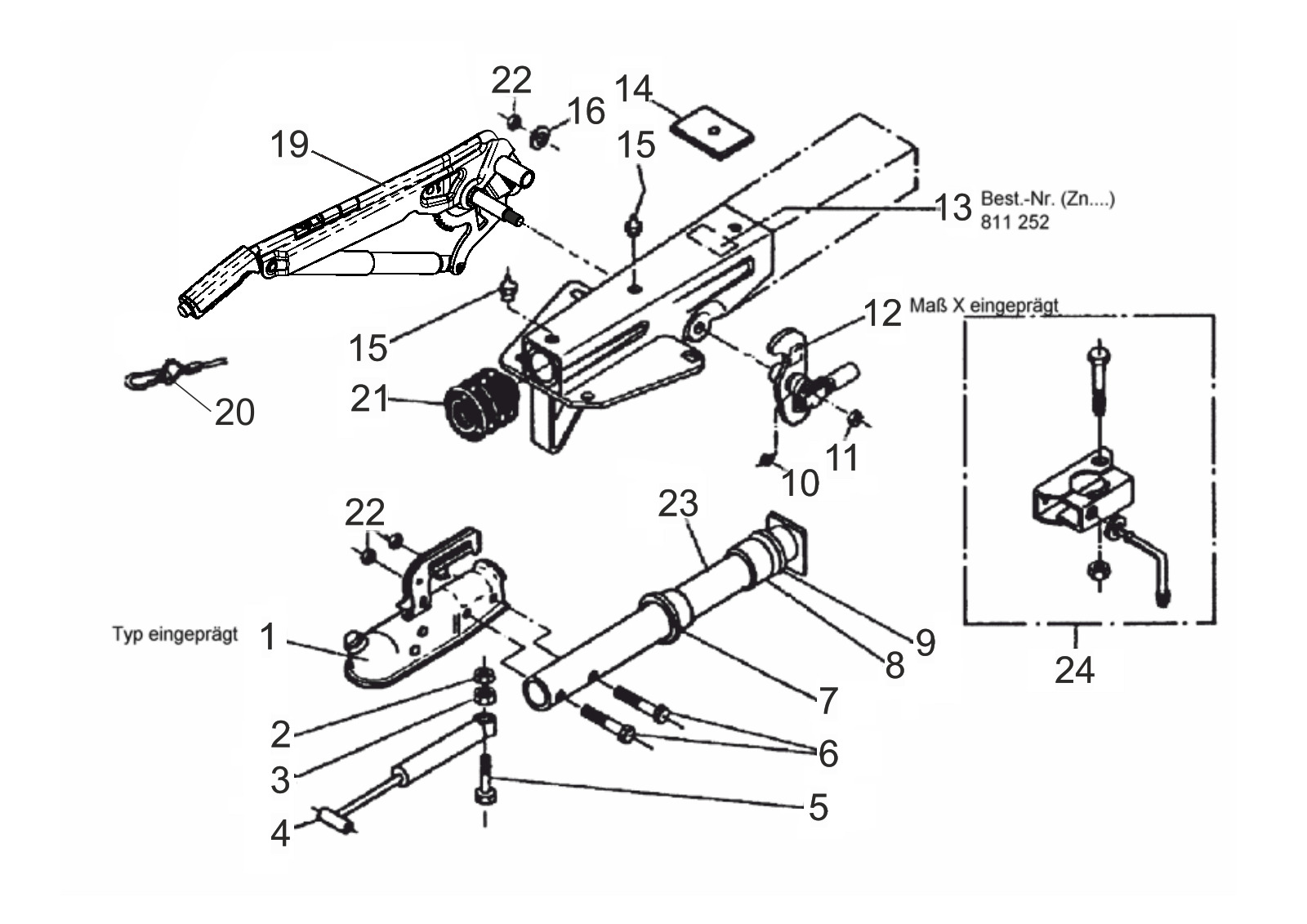

Technische tekening 811252
AL-KO ETI 811252
Technische gegevens
AL-KO | square design | 30S/2 | with gas spring lever | ball coupling
ETI-nummer
811252
Onderdelen
22
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811252
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
22 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | ETK0001 | Kogel koppeling | Vraag dit onderdeel aan |
| 2 | 706435 | Self vergrendeling moer biw M10 | Vraag dit onderdeel aan |
| 3 | 705378 | Zeskantmoer M10 DIN 934-8 | Bekijk 705378 |
| 4 | 359569 | Schok demper 30s | Bekijk 359569 |
| 5 | 706312 | Zeskant schroef m10x50 DIN 931 8.8 | Vraag dit onderdeel aan |
| 6 | 705430 | Zeskant schroef m12x55 DIN 931 8.8 | Vraag dit onderdeel aan |
| 7 | 625601 | Lager bus front vervangen door 1210678 | Vraag dit onderdeel aan |
| 8 | 625602 | Lager bus rear vervangen door 1210678 | Vraag dit onderdeel aan |
| 9 | 2072410207 | Damping rubber | Bekijk 2072410207 |
| 10 | 700203 | Conische smeernippel 6x1 DIN 71412 | Vraag dit onderdeel aan |
| 11 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 12 | 384655 | Uitwijking hendel compl.. IH=90:27 | Bekijk 384655 |
| 13 | ETK0002 | Huis | Vraag dit onderdeel aan |
| 14 | 625627 | Stop plaat | Vraag dit onderdeel aan |
| 15 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Vraag dit onderdeel aan |
| 16 | 370693 | Ring Ø19x34x3 | Vraag dit onderdeel aan |
| 19 | 696758 | Hand rem hendel incl.. rem away kabel | Vraag dit onderdeel aan |
| 20 | 368605 | Breakaway kabel met hooks 950 mm lengte voor common commercial trailers | Bekijk 368605 |
| 21 | 2073890210 | Bellows | Bekijk 2073890210 |
| 22 | 705389 | Zeskantmoer M12 DIN 980-V-8 | Bekijk 705389 |
| 23 | 625626 | Trek buis gelast 90 s/3 | Bekijk 625626 |
| 24 | ETK0004 | Assemblage klem gelast | Vraag dit onderdeel aan |
