AL-KO technische tekening · ETI 811241
AL-KO ETI 811241 – Naaf wiel lading 425 kg
Zoek je onderdelen voor AL-KO ETI 811241? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Naaf wiel lading 425 kg.
Naar onderdelenlijstExplosietekening

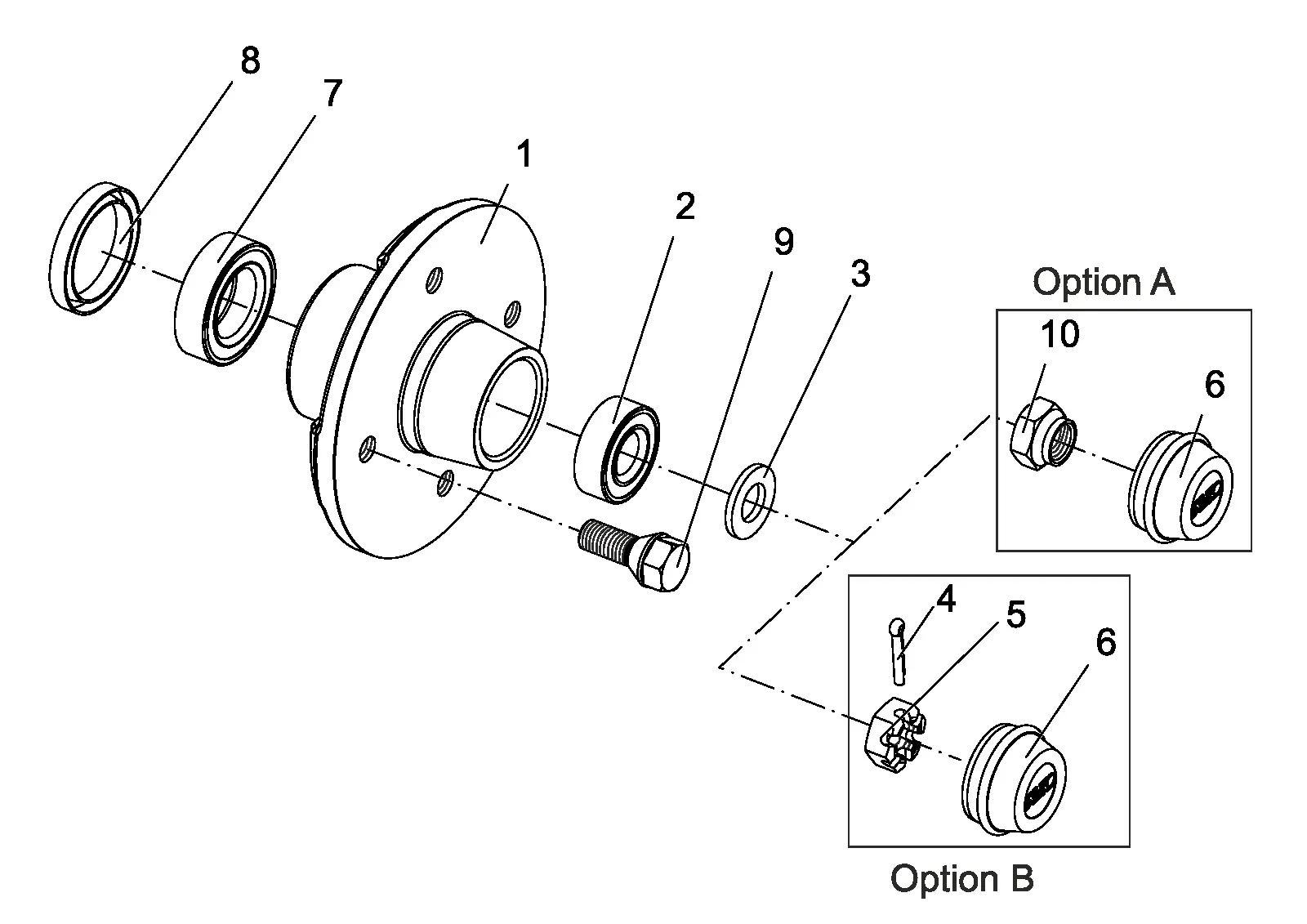

Technische tekening 811241
AL-KO ETI 811241
Technische gegevens
AL-KO | standard | 425 kg
ETI-nummer
811241
Onderdelen
17
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811241
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
17 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 1369671 | Naaf compl.. met bearing112x5-M12x1,5 | Bekijk 1369671 |
| 1 | 1369672 | Naaf compl.. met bearing100x5-M12x1,5 | Vraag dit onderdeel aan |
| 1 | 1369673 | Naaf compl.. met bearing114,3x5-M12x1,5 | Vraag dit onderdeel aan |
| 1 | 1369674 | Naaf compl.. met bearing750 kg 98x4-M12x1,5 | Vraag dit onderdeel aan |
| 1 | 1369675 | Naaf compl.. met bearing100x4-M12x1,5 | Bekijk 1369675 |
| 1 | 1369676 | Naaf compl.. met bearing115x4-M12x1,5 | Vraag dit onderdeel aan |
| 1 | 1369677 | Naaf compl.. met bearing101,6x4-12,7x1,27 | Vraag dit onderdeel aan |
| 2 | 701512 | Conisch rol lager lm 11749/710 | Bekijk 701512 |
| 3 | 706081 | Ring a 17 DIN 125-st | Vraag dit onderdeel aan |
| 4 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | Vraag dit onderdeel aan |
| 5 | 700754 | Castle moer m16x1,5 DIN 937 | Bekijk 700754 |
| 6 | 2381250003 | Naafdop Ø40 | Bekijk 2381250003 |
| 7 | 701513 | Conisch rol lager lm 45449/410 | Bekijk 701513 |
| 8 | 701511 | Rotary as lip afdichting as 40x52x7 DIN 3760-nb | Bekijk 701511 |
| 9 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 9 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 10 | 1312008 | Self vergrendeling moer m16x1,5 | Bekijk 1312008 |
