AL-KO technische tekening · ETI 811240
AL-KO ETI 811240 – Nabe radlast 250 kg as type 400 kg
Zoek je onderdelen voor AL-KO ETI 811240? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Nabe radlast 250 kg as type 400 kg.
Naar onderdelenlijstExplosietekening

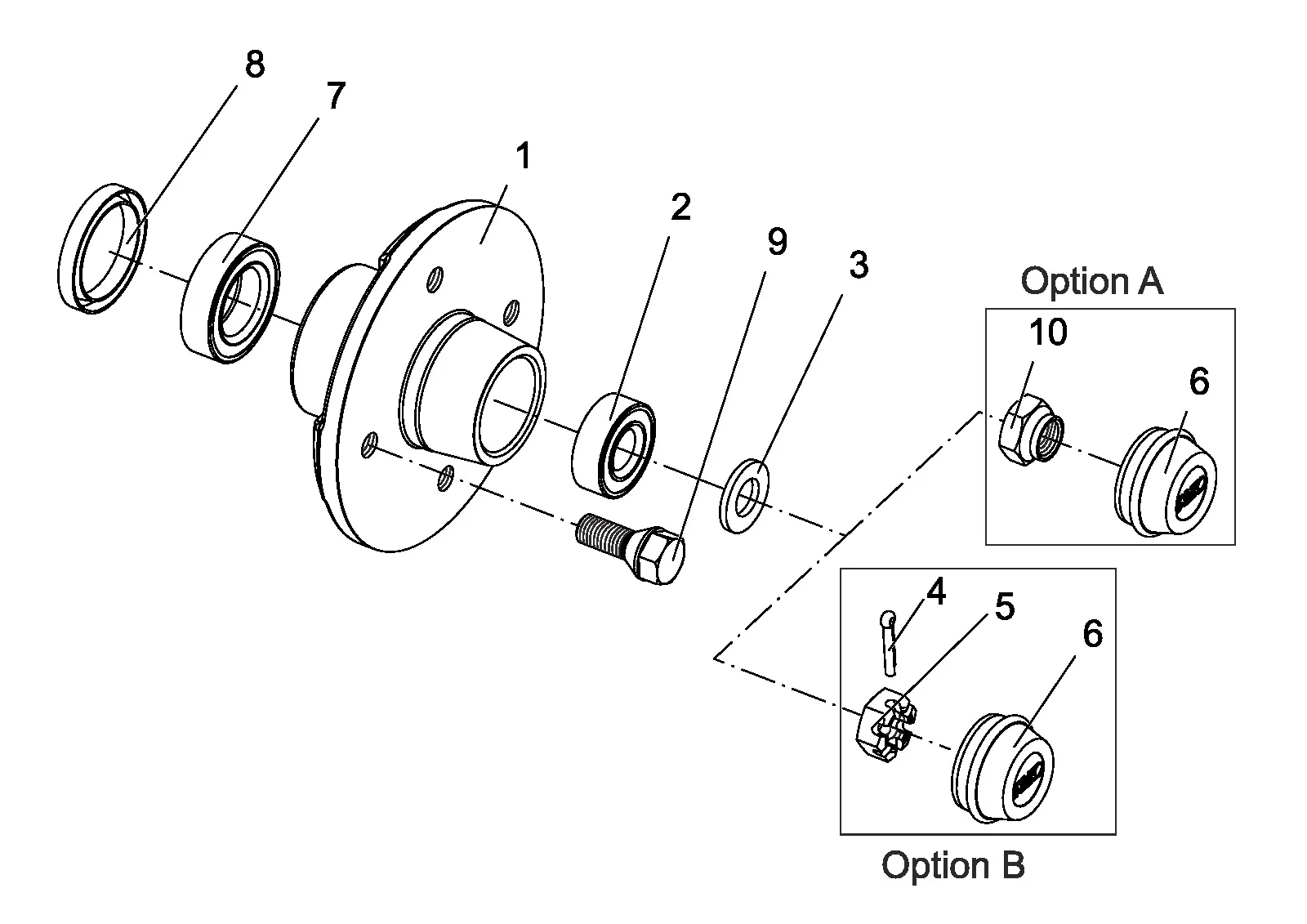

Technische tekening 811240
AL-KO ETI 811240
Technische gegevens
AL-KO | standard | 250 kg
ETI-nummer
811240
Onderdelen
15
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811240
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
15 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 690196 | Naaf 108x4-M12x1,5 | Vraag dit onderdeel aan |
| 1 | 1369670 | Naaf compl.. met bearing500 kg 98x4-M12x1,5 | Vraag dit onderdeel aan |
| 1 | 1369684 | Naaf compl.. met bearing100x4-M12x1,5 | Bekijk 1369684 |
| 1 | 1540204 | Naaf 95x4-M12x1,5 | Vraag dit onderdeel aan |
| 2 | 700761 | Conisch rol lager 30203 DIN 720 | Vraag dit onderdeel aan |
| 3 | 706081 | Ring a 17 DIN 125-st | Vraag dit onderdeel aan |
| 4 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | Vraag dit onderdeel aan |
| 4 | 706332 | Gespleten pen 4x20 DIN 94 | Vraag dit onderdeel aan |
| 5 | 700754 | Castle moer m16x1,5 DIN 937 | Bekijk 700754 |
| 6 | 2381250003 | Naafdop Ø40 | Bekijk 2381250003 |
| 7 | 700762 | Conisch rol lager 30205 DIN 720 | Vraag dit onderdeel aan |
| 8 | 700777 | Rotary as lip afdichting as 30x52x7 DIN 3760-nb | Bekijk 700777 |
| 9 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 9 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 10 | 1312008 | Self vergrendeling moer m16x1,5 | Bekijk 1312008 |
| Of mail naar contact@masta.nl | |||
