AL-KO technische tekening · ETI 811229
AL-KO ETI 811229 – Wiel rem 1637
Zoek je onderdelen voor AL-KO ETI 811229? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 1637.
Naar onderdelenlijstExplosietekening

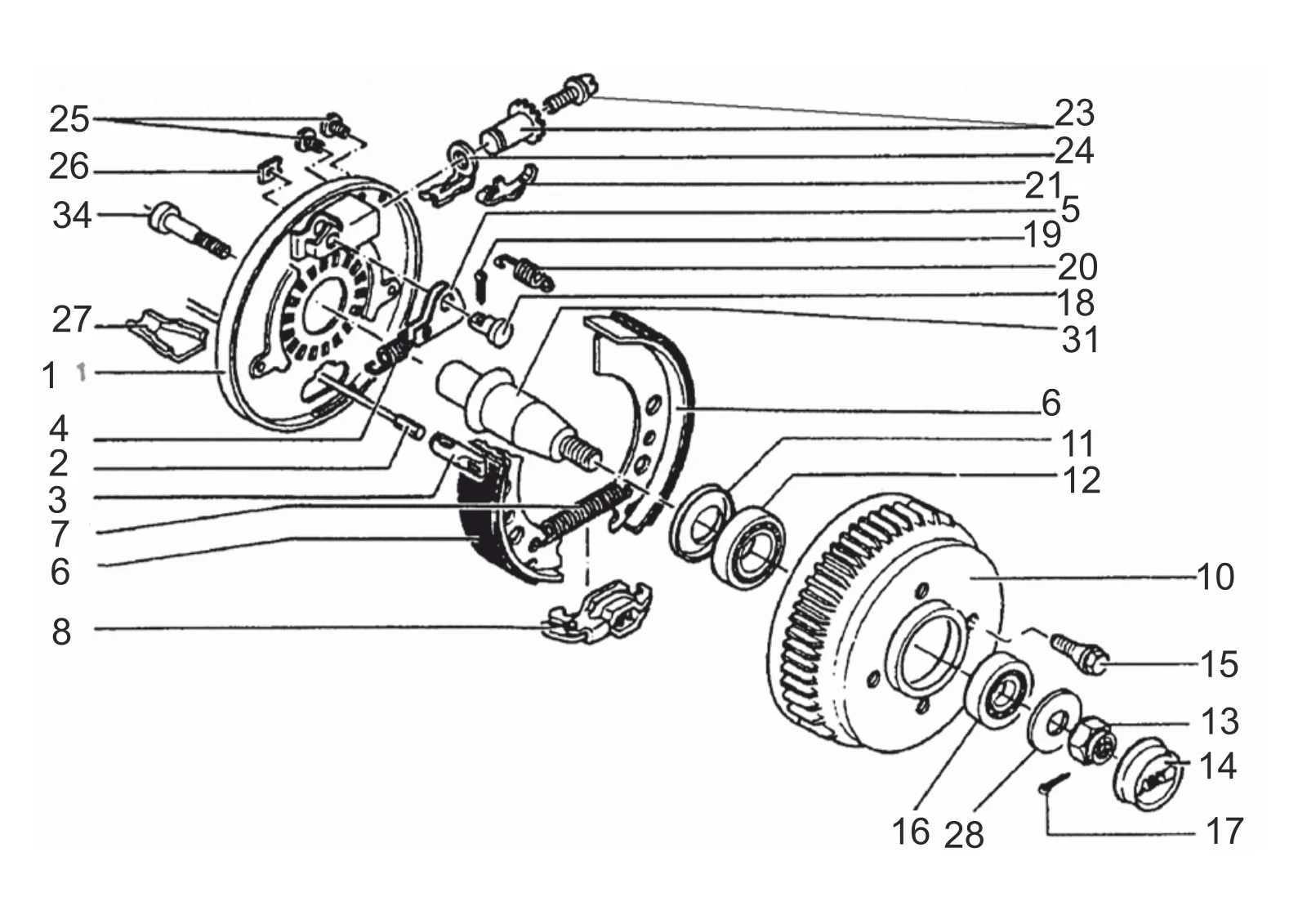

Technische tekening 811229
AL-KO ETI 811229
Technische gegevens
AL-KO | Compact | 1637 | 500 kg
ETI-nummer
811229
Onderdelen
43
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811229
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
43 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 571950 | Remmen plaat gelast links | Bekijk 571950 |
| 1 | 571951 | Remmen plaat gelast rechts | Bekijk 571951 |
| 2 | 247281 | Bowdenkabel kabel compact 350/546 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 2 | 247282 | Bowdenkabel kabel compact 530/726 lang Profi lang levensduur | Bekijk 247282 |
| 2 | 247283 | Bowdenkabel kabel compact 770/966 lang Profi lang levensduur | Bekijk 247283 |
| 2 | 247284 | Bowdenkabel kabel compact 890/1086 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 2 | 247285 | Bowdenkabel kabel compact 1020/1216 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 2 | 247286 | Bowdenkabel kabel compact 1130/1326 lang Profi lang levensduur | Bekijk 247286 |
| 2 | 247287 | Bowdenkabel kabel 1320/1516 lang Profi lang levensduur | Bekijk 247287 |
| 2 | 247288 | Bowdenkabel kabel compact 1430/1626 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 2 | 247289 | Bowdenkabel kabel compact 1620/1816 lang Profi lang levensduur | Bekijk 247289 |
| 2 | 247290 | Bowdenkabel kabel compact 1790/1986 lang Profi lang levensduur | Vraag dit onderdeel aan |
| 3 | 604262 | Connection oog wiel rem 1637/2051/2361 | Bekijk 604262 |
| 4 | 372805 | Spanning veer rechts | Bekijk 372805 |
| 4 | 2188870001 | Spanning veer links | Bekijk 2188870001 |
| 5 | 384308 | Auto reserve hendel compl.. links | Vraag dit onderdeel aan |
| 5 | 384309 | Auto reserve hendel compl.. rechts | Vraag dit onderdeel aan |
| 6 | 1213888 | Set rem jaw voor one as achse 1635/1636/1637 | Bekijk 1213888 |
| 7 | 2182150003 | Spanning veer | Bekijk 2182150003 |
| 8 | 570666 | Spread hinge slot compl.. | Vraag dit onderdeel aan |
| 10 | 357700 | Rem trommel 98x4-M12x1,5 | Vraag dit onderdeel aan |
| 10 | 357701 | Rem trommel 100x4-M12x1,5 | Vraag dit onderdeel aan |
| 10 | 372413 | Rem trommel 112x5-M12x1,5 | Vraag dit onderdeel aan |
| 11 | 701511 | Rotary as lip afdichting as 40x52x7 DIN 3760-nb | Bekijk 701511 |
| 12 | 701513 | Conisch rol lager lm 45449/410 | Bekijk 701513 |
| 13 | 700754 | Castle moer m16x1,5 DIN 937 | Bekijk 700754 |
| 14 | 2083990002 | Uiteinde dop Ø48 al-ko | Bekijk 2083990002 |
| 15 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 15 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 16 | 701512 | Conisch rol lager lm 11749/710 | Bekijk 701512 |
| 17 | 701035 | Gespleten pen 4x28 DIN 94 | Vraag dit onderdeel aan |
| 18 | 368651 | Lager bout | Bekijk 368651 |
| 19 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | Vraag dit onderdeel aan |
| 20 | 2088800003 | Compression veer | Vraag dit onderdeel aan |
| 21 | 581879 | Compound veer | Vraag dit onderdeel aan |
| 23 | 21873708 | Regulation eenheid wiel rem | Bekijk 21873708 |
| 24 | 581878 | Bow pressure | Vraag dit onderdeel aan |
| 25 | 373245 | Plug ral6002 | Bekijk 373245 |
| 26 | 2382610002 | Afdekking plaat | Vraag dit onderdeel aan |
| 27 | 371387 | Rem kabel shell | Vraag dit onderdeel aan |
| 28 | 2182150005 | Slot ring embossed | Vraag dit onderdeel aan |
| 31 | 607073 | Stub as wiel rem 1637 | Vraag dit onderdeel aan |
| 34 | 704342 | Bout m20x60 bij tekening | Vraag dit onderdeel aan |
