AL-KO technische tekening · ETI 811228

AL-KO ETI 811228 – Oplooprem type 251r/c

Zoek je onderdelen voor AL-KO ETI 811228? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem type 251r/c.

ETI-nummer: 811228 25 onderdelen

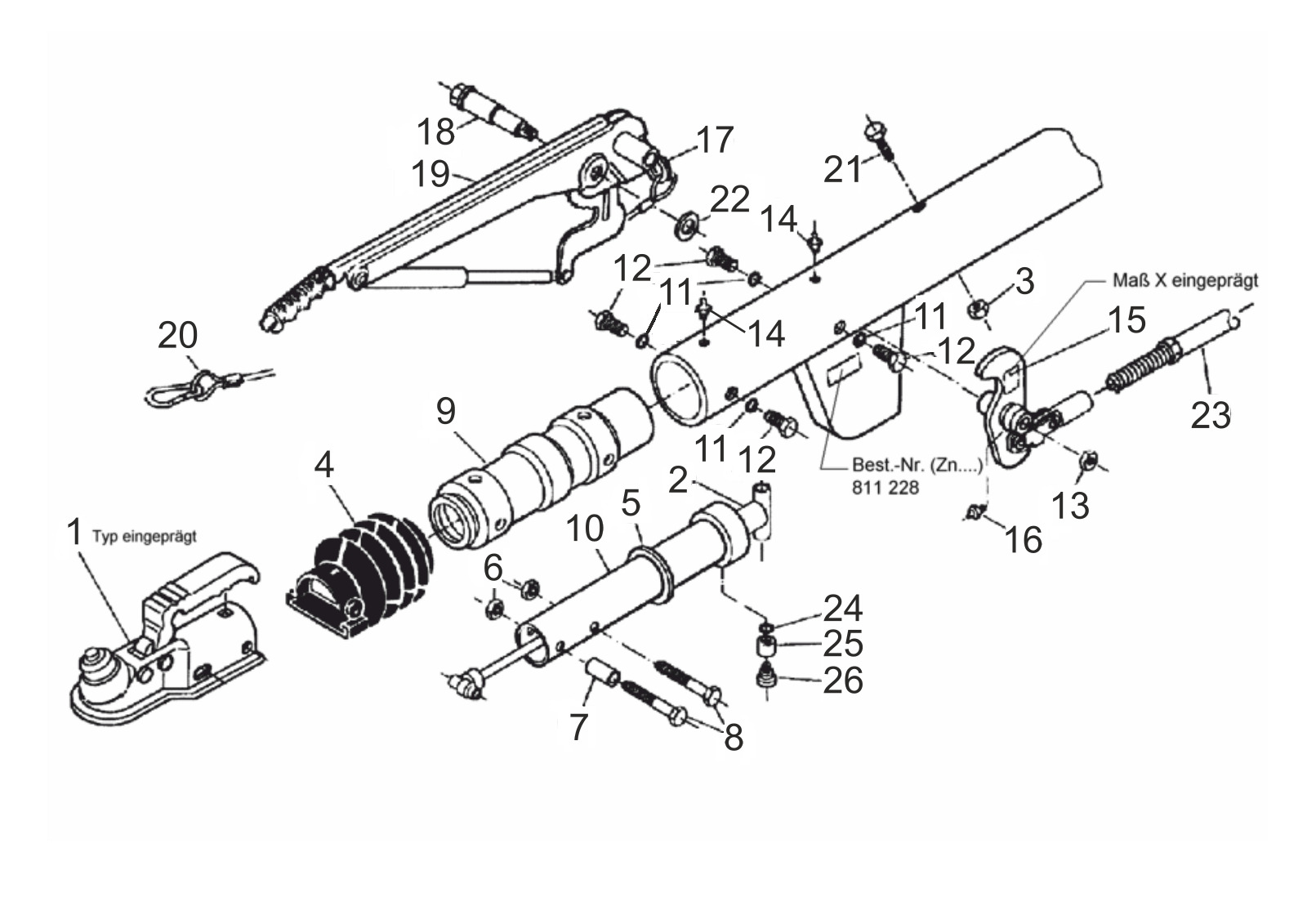

Explosietekening

Technische tekening 811228

AL-KO ETI 811228

AL-KO | pipe design | 251R/C | with gas spring lever | ball coupling

ETI-nummer

811228

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

25 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	370589	Schokdemper 251s	Bekijk 370589→
3	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
4	366356	Stofhoes	Bekijk 366356→
5	371372	Stootrubber	Bekijk 371372→
6	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
7	357242	Afstand bus	Vraag dit onderdeel aan
8	705420	Zeskant schroef m12x110 DIN 931 8.8	Vraag dit onderdeel aan
9	584508	Lager cartridge	Vraag dit onderdeel aan
10	626882	Trek buis	Vraag dit onderdeel aan
11	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
12	706237	Zeskant schroef m10x16 DIN 933 8.8	Vraag dit onderdeel aan
13	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
14	368461	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
15	380717	Uitwijking hendel compl.. uni IH=90:30	Vraag dit onderdeel aan
16	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
18	581145	Lager schroef m12x100 Ø19	Bekijk 581145→
19	220096	Handremhendel incl.. rem away kabel 161s-251s-161r	Bekijk 220096→
20	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
21	705420	Zeskant schroef m12x110 DIN 931 8.8	Vraag dit onderdeel aan
22	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
23	224188	Bowdenkabel kabel 550/840 lang	Vraag dit onderdeel aan
24	706471	Getand slot ring j 8,4 DIN 6797	Vraag dit onderdeel aan
25	583043	Bus	Vraag dit onderdeel aan
26	583042	Lager schroef bij tekening	Vraag dit onderdeel aan
