AL-KO ETI 811222 – Wiel rem 1625/1625ar

Zoek je onderdelen voor AL-KO ETI 811222? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 1625/1625ar.

ETI-nummer: 811222 38 onderdelen

Naar onderdelenlijst

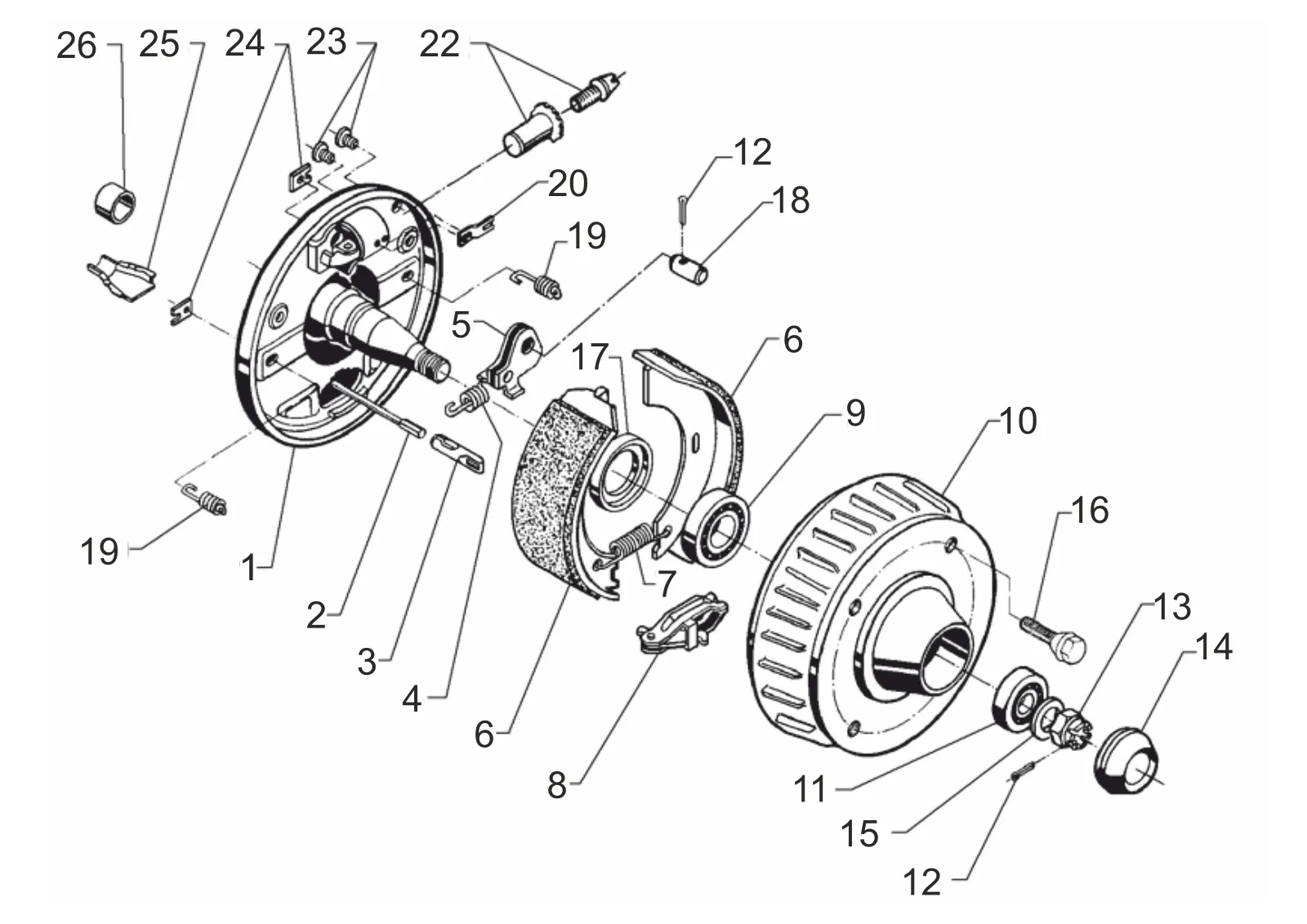

Explosietekening

Technische tekening 811222

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811222

Technische gegevens

AL-KO | standard | 1625

ETI-nummer

811222

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811222

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

38 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0015	No reserve onderdeel	Vraag dit onderdeel aan
2	299707	Bowdenkabel kabel 350/560 lang Profi lang levensduur	Vraag dit onderdeel aan
2	299708	Bowdenkabel kabel 530/740 lang Profi lang levensduur	Bekijk 299708→
2	299709	Bowdenkabel kabel 770/980 lang Profi lang levensduur	Bekijk 299709→
2	299710	Bowdenkabel kabel 890/1100 lang Profi lang levensduur	Bekijk 299710→
2	299711	Bowdenkabel kabel 1020/1230 lang Profi lang levensduur	Bekijk 299711→
2	299712	Bowdenkabel kabel 1130/1340 lang Profi lang levensduur	Bekijk 299712→
2	299713	Bowdenkabel kabel 1320/1530 lang Profi lang levensduur	Bekijk 299713→
2	299714	Bowdenkabel kabel 1430/1640 lang Profi lang levensduur	Bekijk 299714→
2	299715	Bowdenkabel kabel 1620/1830 lang Profi lang levensduur	Bekijk 299715→
2	299716	Bowdenkabel kabel 1790/2000 lang Profi lang levensduur	Bekijk 299716→
3	604262	Connection oog wiel rem 1637/2051/2361	Bekijk 604262→
4	372805	Spanning veer rechts	Bekijk 372805→
4	2188870001	Spanning veer links	Bekijk 2188870001→
5	21888704	Auto reserve hendel compl.. rechts	Vraag dit onderdeel aan
5	21888705	Auto reserve hendel compl.. links	Vraag dit onderdeel aan
6	1220326	Set rem jaw voor one as achse 1625	Vraag dit onderdeel aan
7	2082000007	Spanning veer	Bekijk 2082000007→
8	21821503	Spread hinge slot compl..	Bekijk 21821503→
9	700762	Conisch rol lager 30205 DIN 720	Vraag dit onderdeel aan
10	581719	Rem trommel 100x4-M12x1,5	Vraag dit onderdeel aan
10	581898	Rem trommel 98x4-M12x1,5	Vraag dit onderdeel aan
11	700761	Conisch rol lager 30203 DIN 720	Vraag dit onderdeel aan
12	700194	Gespleten pen 4x32 DIN 94	Vraag dit onderdeel aan
13	700754	Castle moer m16x1,5 DIN 937	Bekijk 700754→
14	2083990002	Uiteinde dop Ø48 al-ko	Bekijk 2083990002→
15	2182150005	Slot ring embossed	Vraag dit onderdeel aan
16	2081670018	Wiel bout conical 60° M12x1,5x24	Vraag dit onderdeel aan
16	2081670020	Wiel bout sperical M12x1,5 x25	Bekijk 2081670020→
17	700777	Rotary as lip afdichting as 30x52x7 DIN 3760-nb	Bekijk 700777→
18	2187370001	Bout drilled	Vraag dit onderdeel aan
19	2088800003	Compression veer	Vraag dit onderdeel aan
20	2187370103	Compound veer	Bekijk 2187370103→
21	21873708	Regulation eenheid wiel rem	Bekijk 21873708→
23	373245	Plug ral6002	Bekijk 373245→
24	2382610002	Afdekking plaat	Vraag dit onderdeel aan
25	371387	Rem kabel shell	Vraag dit onderdeel aan
26	371389	Protective dop	Vraag dit onderdeel aan
