AL-KO technische tekening · ETI 811206

AL-KO ETI 811206 – Oplooprem V 251s

Zoek je onderdelen voor AL-KO ETI 811206? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 251s.

ETI-nummer: 811206 23 onderdelen

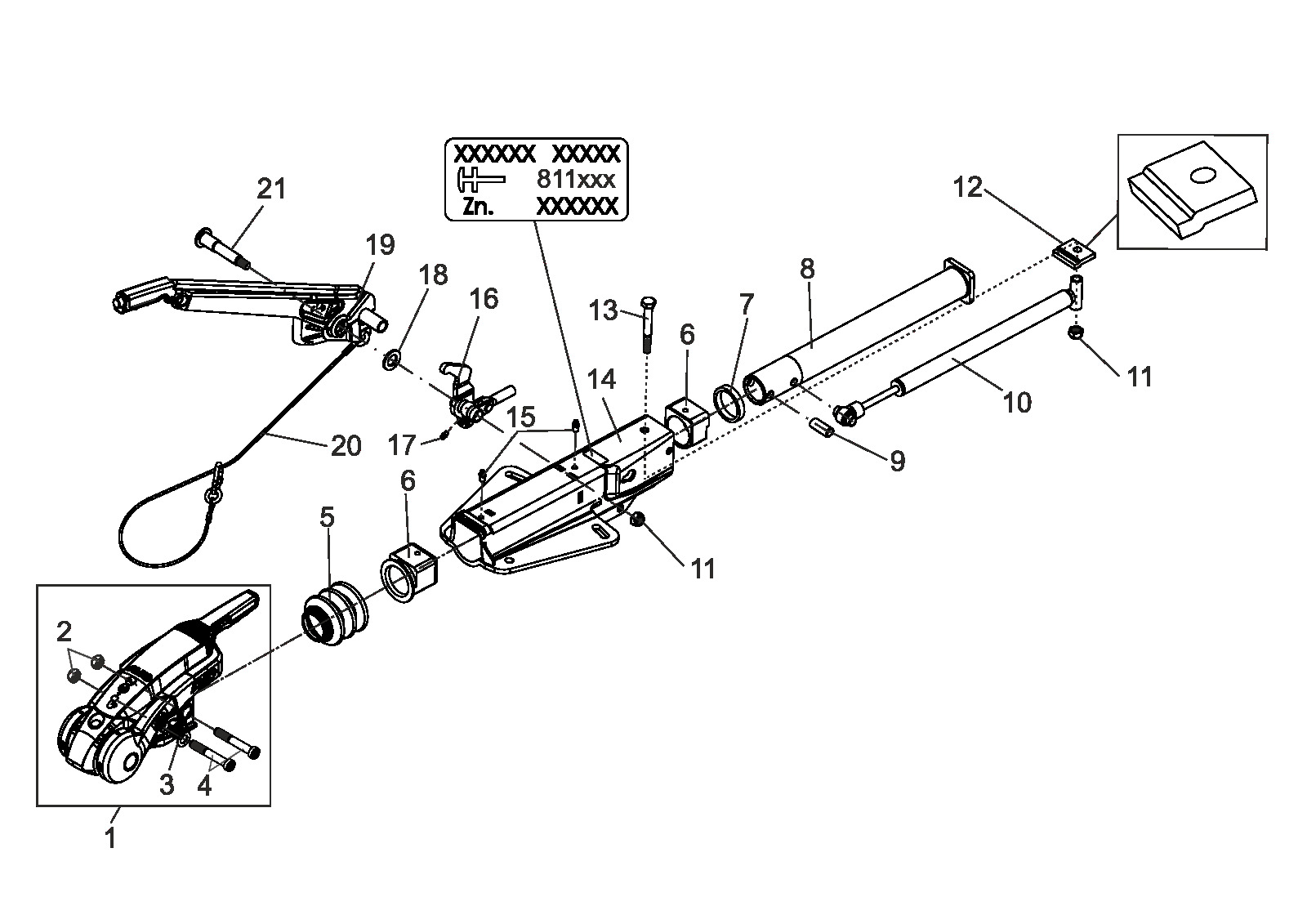

Explosietekening

Technische tekening 811206

AL-KO ETI 811206

AL-KO | V-design | 251S | with gas spring lever | AKS

ETI-nummer

811206

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

23 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1225158	Aks3004 verpakt ga3000	Bekijk 1225158→
2	706437	Borgmoer M12	Bekijk 706437→
3	705397	Ring a 13 DIN 125-st	Bekijk 705397→
4	692034	Bout m12x78 bij tekening	Bekijk 692034→
5	607133	Stofhoes Safety uitvoering	Bekijk 607133→
6	1210131	Reserve onderdeel set bushing oploop	Bekijk 1210131→
7	371372	Stootrubber	Bekijk 371372→
8	571874	Trekstang gelast 251s	Bekijk 571874→
9	647923	Afstand bus	Vraag dit onderdeel aan
10	370589	Schokdemper 251s	Bekijk 370589→
11	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
12	581699	Stop plaat	Bekijk 581699→
13	705434	Zeskant bout m12x90 DIN 931 8.8	Bekijk 705434→
14	ETK0002	Huis	Vraag dit onderdeel aan
15	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
16	380525	Uitwijking hendel compl.. uni IH=90:27	Bekijk 380525→
16	380526	Uitwijking hendel compl.. uni IH=90:30	Vraag dit onderdeel aan
16	380527	Uitwijking hendel compl.. uni IH=90:33,5	Vraag dit onderdeel aan
17	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
18	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
19	220097	Hand rem hendel incl.. rem away kabel 161s-251s	Bekijk 220097→
20	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
21	581145	Lager schroef m12x100 Ø19	Bekijk 581145→
