AL-KO technische tekening · ETI 811204
AL-KO ETI 811204 – Wiel rem 2051b
Zoek je onderdelen voor AL-KO ETI 811204? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 2051b.
Naar onderdelenlijstExplosietekening

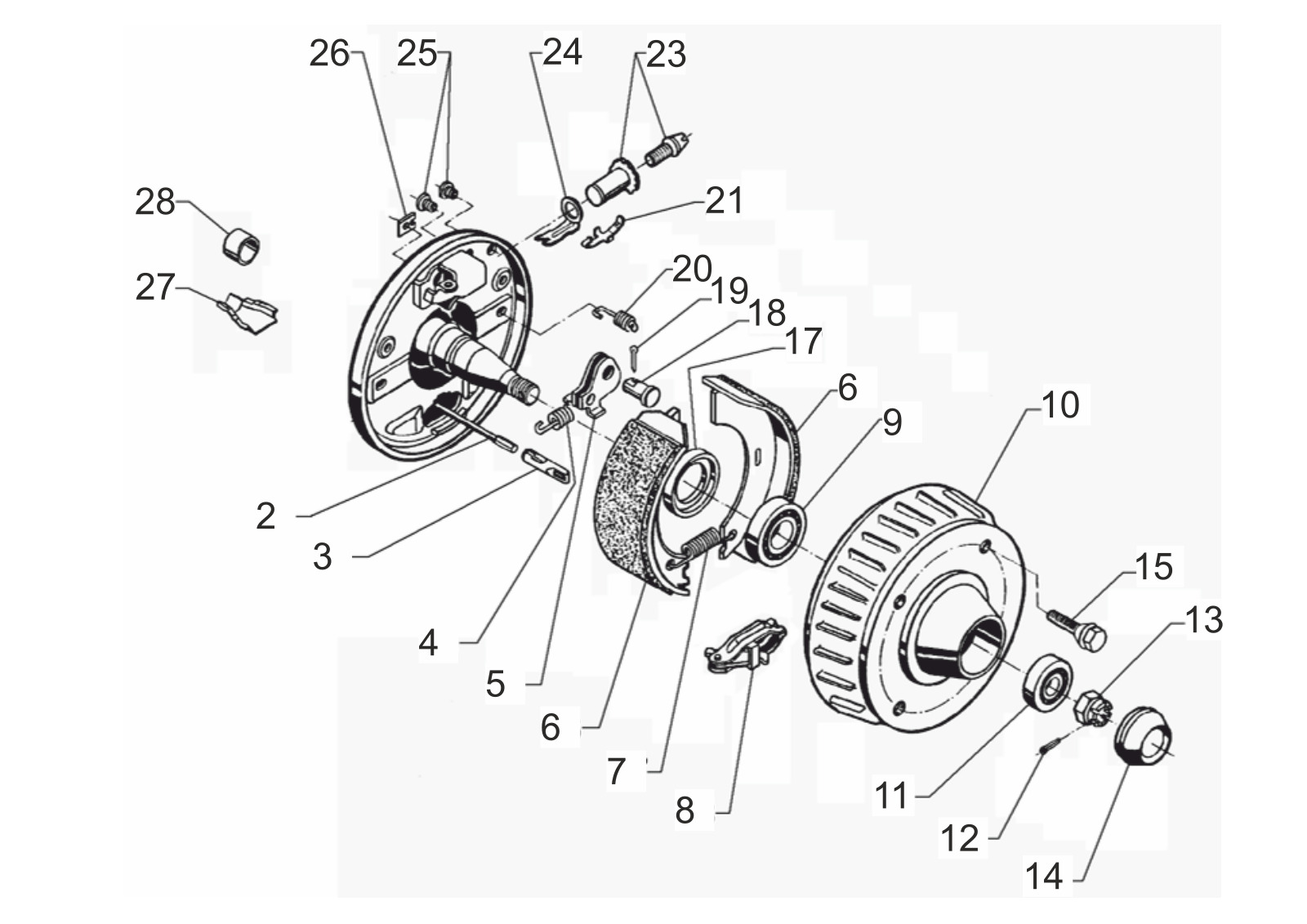

Technische tekening 811204
AL-KO ETI 811204
Technische gegevens
AL-KO | standard | 2051Ab | 750 kg
ETI-nummer
811204
Onderdelen
40
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811204
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
40 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 2 | 299707 | Bowdenkabel kabel Profi lang levensduur 350/560 | Vraag dit onderdeel aan |
| 2 | 299708 | Bowdenkabel kabel Profi lang levensduur 530/740 | Bekijk 299708 |
| 2 | 299709 | Bowdenkabel kabel Profi lang levensduur 770/980 | Bekijk 299709 |
| 2 | 299710 | Bowdenkabel kabel Profi lang levensduur 890/1100 | Bekijk 299710 |
| 2 | 299711 | Bowdenkabel kabel Profi lang levensduur 1020/1230 | Bekijk 299711 |
| 2 | 299712 | Bowdenkabel kabel Profi lang levensduur 1130/1340 | Bekijk 299712 |
| 2 | 299713 | Bowdenkabel kabel Profi lang levensduur 1320/1530 | Bekijk 299713 |
| 2 | 299714 | Bowdenkabel kabel Profi lang levensduur 1430/1640 | Bekijk 299714 |
| 2 | 299715 | Bowdenkabel kabel Profi lang levensduur 1620/1830 | Bekijk 299715 |
| 2 | 299716 | Bowdenkabel kabel Profi lang levensduur 1790/2000 | Bekijk 299716 |
| 3 | 604262 | Connection oog wiel rem 1637/2051/2361 | Bekijk 604262 |
| 4 | 2187370003 | Spanning veer | Bekijk 2187370003 |
| 5 | 571386 | Auto reserve hendel compl.. links | Bekijk 571386 |
| 5 | 571387 | Auto reserve hendel compl.. rechts | Bekijk 571387 |
| 6 | 1213889 | Reserve onderdelen set rem remschoen 2050/2051 | Bekijk 1213889 |
| 7 | 2082000007 | Spanning veer | Bekijk 2082000007 |
| 8 | 571510 | Expanding joint slot compl. 2051/2361 | Bekijk 571510 |
| 9 | 700771 | Conisch rol lager lm 67048/010 | Vraag dit onderdeel aan |
| 10 | 366550 | Rem trommel 140x5-m14x1,5 | Vraag dit onderdeel aan |
| 10 | 375814 | Rem trommel 112x5-M12x1,5 | Vraag dit onderdeel aan |
| 11 | 700764 | Conisch rol lager lm 11949/910 | Vraag dit onderdeel aan |
| 12 | 700194 | Gespleten pen 4x32 DIN 94 | Vraag dit onderdeel aan |
| 13 | 700117 | Castle moer m18x1.5 DIN 937 | Vraag dit onderdeel aan |
| 14 | 2083990002 | Afdichten dop Ø48 al-ko | Bekijk 2083990002 |
| 15 | 2081670002 | Wiel bout sperical m14x1,5 x25 | Vraag dit onderdeel aan |
| 15 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 15 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 15 | 2088920010 | Wiel bout sperical m10x1,25x22 | Vraag dit onderdeel aan |
| 15 | 2185680006 | Wiel bout sperical m18x1,5 x25 | Vraag dit onderdeel aan |
| 17 | 700272 | Rotary as lip afdichting as 42x62x7 DIN 3760-nb | Bekijk 700272 |
| 18 | 368651 | Lager bout | Bekijk 368651 |
| 19 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | Vraag dit onderdeel aan |
| 20 | 2088800003 | Compression veer | Vraag dit onderdeel aan |
| 21 | 368405 | Bladveer | Bekijk 368405 |
| 23 | 21873708 | Regulation eenheid wiel rem | Bekijk 21873708 |
| 24 | 368361 | Bow pressure | Bekijk 368361 |
| 25 | 373245 | Plug ral6002 | Bekijk 373245 |
| 26 | 2382610002 | Afdekking plaat | Vraag dit onderdeel aan |
| 27 | 371387 | Rem kabel shell 1637-2361 | Bekijk 371387 |
| 28 | 371389 | Protective dop | Vraag dit onderdeel aan |
