AL-KO ETI 811195 – Oplooprem V/vierkant 60s/2

Zoek je onderdelen voor AL-KO ETI 811195? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V/vierkant 60s/2.

ETI-nummer: 811195 35 onderdelen

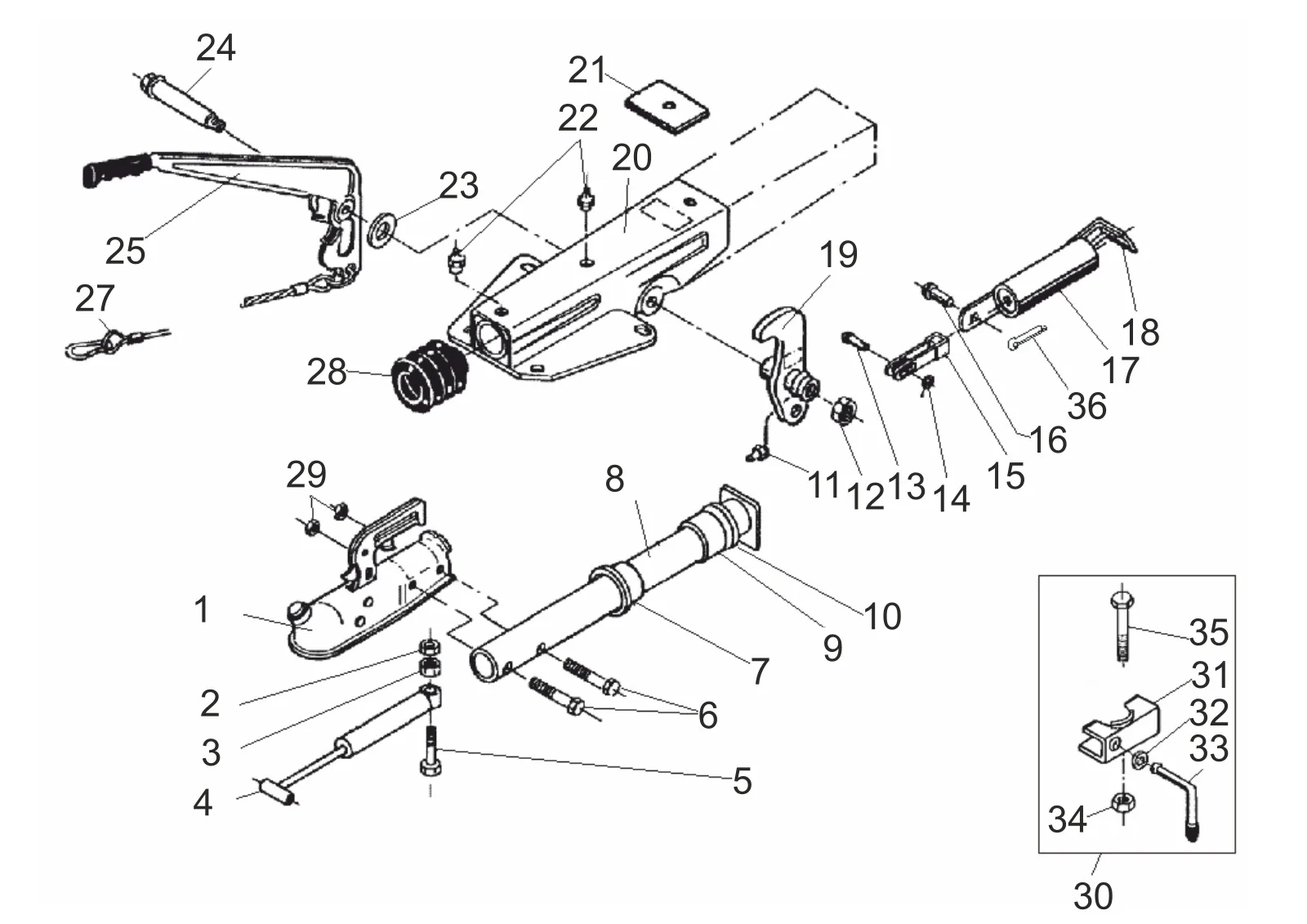

Explosietekening

Technische tekening 811195

AL-KO ETI 811195

Technische gegevens

AL-KO | V-design | 60S/2 | spring load memory | ball coupling and AKS

ETI-nummer

811195

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811195

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

35 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	706435	Self vergrendeling moer biw M10	Vraag dit onderdeel aan
3	705378	Zeskantmoer M10 DIN 934-8	Bekijk 705378→
4	20767204	Schok demper 60s	Bekijk 20767204→
5	706312	Zeskant schroef m10x50 DIN 931 8.8	Vraag dit onderdeel aan
6	705430	Zeskant schroef m12x55 DIN 931 8.8	Vraag dit onderdeel aan
7	625601	Lager bus front vervangen door 1210678	Vraag dit onderdeel aan
8	625626	Trek buis gelast 90 s/3	Bekijk 625626→
9	625602	Lager bus rear vervangen door 1210678	Vraag dit onderdeel aan
10	2072410207	Damping rubber	Bekijk 2072410207→
11	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
12	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
13	647287	Rivet	Vraag dit onderdeel aan
14	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
15	2073890606	Fork kop gelast	Vraag dit onderdeel aan
16	2076810609	Bout half-round	Vraag dit onderdeel aan
17	2075020601	Veer cilinder compl..	Bekijk 2075020601→
18	2076830608	Spanning beugel	Bekijk 2076830608→
19	626619	Uitwijking hendel compl.. M10 IH=90:23	Vraag dit onderdeel aan
20	ETK0002	Huis	Vraag dit onderdeel aan
21	625627	Stop plaat	Vraag dit onderdeel aan
22	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
23	702819	Ring 17 DIN 433	Vraag dit onderdeel aan
24	625642	Lager schroef m12x89	Vraag dit onderdeel aan
25	204549	Hand rem hendel incl.. rem away kabel	Bekijk 204549→
27	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
28	2073890210	Bellows	Bekijk 2073890210→
29	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
30	20531802	Jockey wiel outer klem	Vraag dit onderdeel aan
31	705397	Ring a 13 DIN 125-st	Bekijk 705397→
32	20531703	Klem handgreep compleet zinc coated	Bekijk 20531703→
33	354248	Handgreep compl.. vervangen door 610561	Vraag dit onderdeel aan
34	700643	Zeskantmoer m8 DIN 980-V-8 ZP	Vraag dit onderdeel aan
35	705498	Zeskant schroef m8x65 DIN 931 8.8	Vraag dit onderdeel aan
36	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
