AL-KO technische tekening · ETI 811186

AL-KO ETI 811186 – Oplooprem vierkant 100 251s

Zoek je onderdelen voor AL-KO ETI 811186? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem vierkant 100 251s.

ETI-nummer: 811186 29 onderdelen

Naar onderdelenlijst

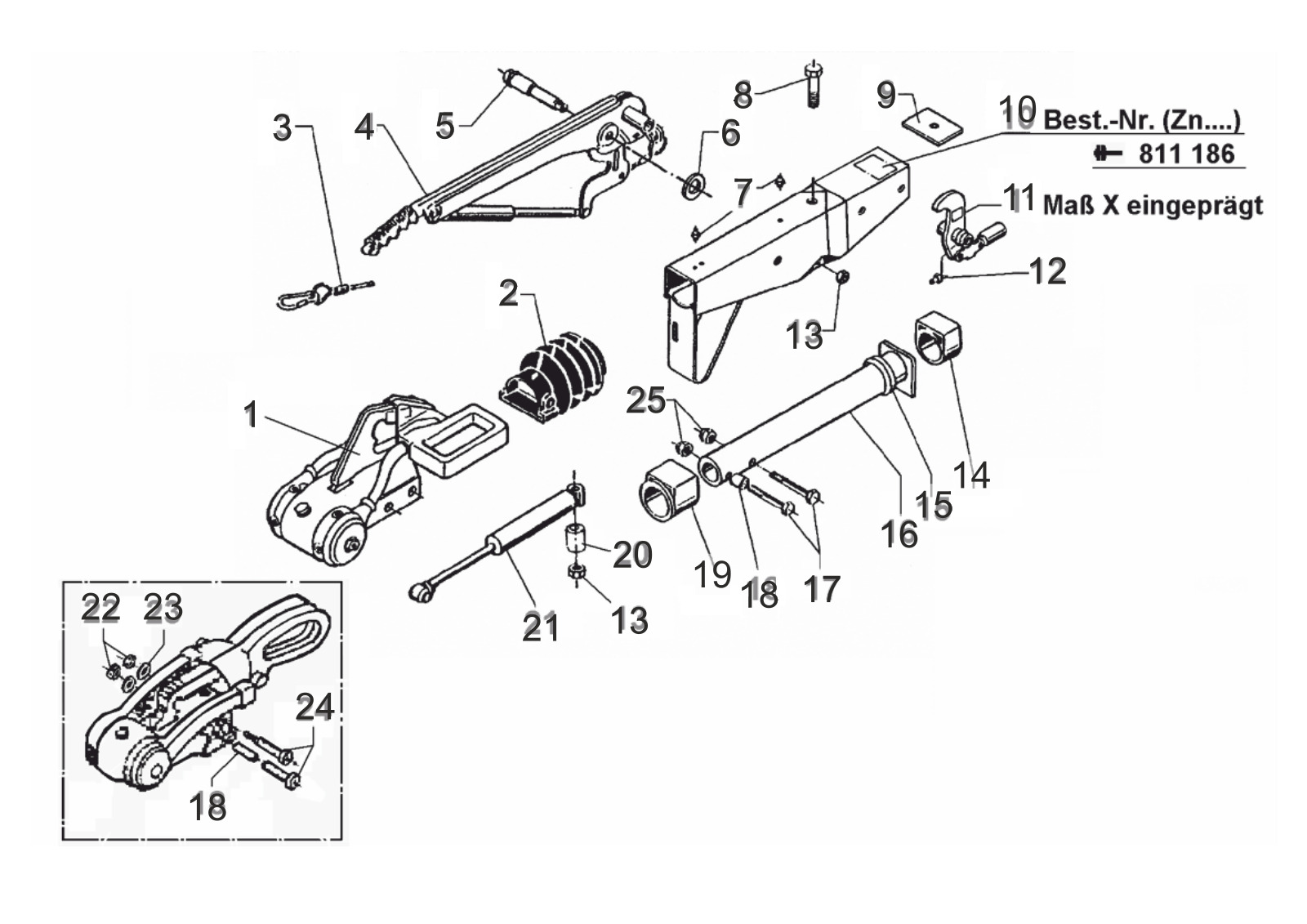

Explosietekening

Technische tekening 811186

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811186

Technische gegevens

AL-KO | square design | 251S | with gas spring lever | ball coupling and AKS

ETI-nummer

811186

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811186

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

29 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	366356	Stofhoes	Bekijk 366356→
2	607133	Stofhoes Safety uitvoering	Bekijk 607133→
3	368605	Breakaway kabel met hooks 950 mm lengte voor common commercial trailers	Bekijk 368605→
4	220096	Handremhendel incl.. rem away kabel 161s-251s-161r	Bekijk 220096→
5	581145	Lager schroef m12x100 Ø19	Bekijk 581145→
6	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
7	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
8	705425	Zeskant schroef m12x120 DIN 931 8.8	Vraag dit onderdeel aan
9	581699	Stop plaat	Bekijk 581699→
10	ETK0002	Huis	Vraag dit onderdeel aan
11	626632	Uitwijking hendel compl.. M10 IH=90:27	Vraag dit onderdeel aan
11	626665	Uitwijking hendel compl.. M10 IH=90:30	Vraag dit onderdeel aan
12	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
13	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
14	353942	Glijlagerbus	Bekijk 353942→
15	371372	Stootrubber	Bekijk 371372→
16	571874	Trekstang gelast 251s	Bekijk 571874→
17	705427	Zeskant schroef m12x75 DIN 931 8.8	Vraag dit onderdeel aan
17	706358	Zeskant schroef m12x80 DIN 931 10.9	Vraag dit onderdeel aan
18	357242	Afstand bus	Vraag dit onderdeel aan
19	353943	Glijlagerbus met flens	Vraag dit onderdeel aan
20	625660	Afstand bus 27mm lang	Vraag dit onderdeel aan
20	647747	Afstand bus 31mm lang	Vraag dit onderdeel aan
21	370589	Schokdemper 251s	Bekijk 370589→
22	706437	Borgmoer M12	Bekijk 706437→
23	705397	Ring a 13 DIN 125-st	Bekijk 705397→
24	692034	Bout m12x78 bij tekening	Bekijk 692034→
25	705521	Zeskantmoer M12 DIN 980-V-10 ZP	Vraag dit onderdeel aan
