AL-KO technische tekening · ETI 811177
AL-KO ETI 811177 – Lier typ 651 standard
Zoek je onderdelen voor AL-KO ETI 811177? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Lier typ 651 standard.
Naar onderdelenlijstExplosietekening

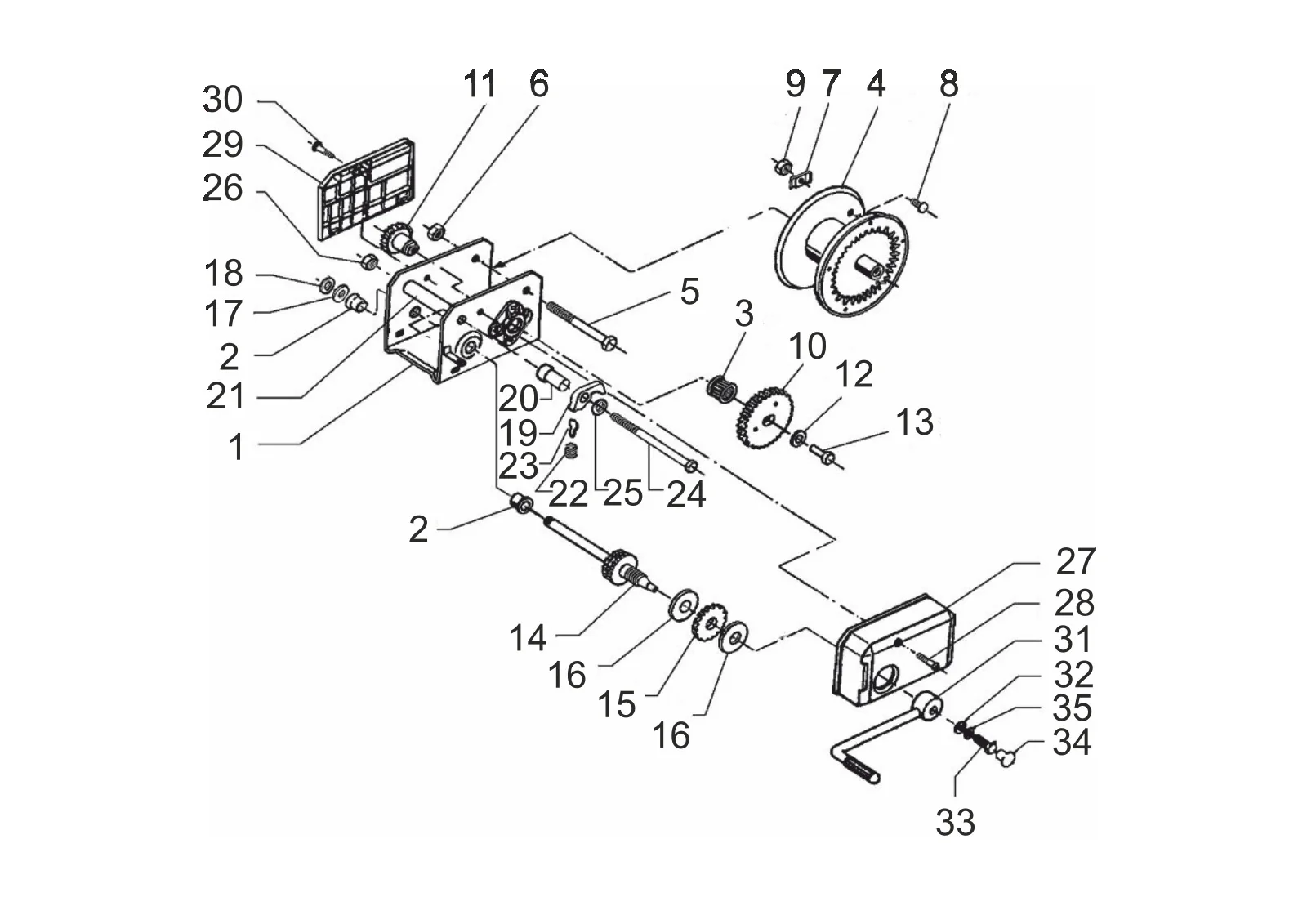

Technische tekening 811177
AL-KO ETI 811177
Technische gegevens
AL-KO | 651
ETI-nummer
811177
Onderdelen
35
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811177
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
35 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | ETK0015 | No reserve onderdeel | Vraag dit onderdeel aan |
| 2 | 352474 | Lager bus | Vraag dit onderdeel aan |
| 3 | 700837 | Needle rol lager 25x32x26 DIN 618 | Vraag dit onderdeel aan |
| 4 | 352512 | Touw trommel compl.. 651 | Vraag dit onderdeel aan |
| 5 | 352432 | Zeskant schroef m12x106 | Vraag dit onderdeel aan |
| 6 | 700645 | Zeskantmoer M12 DIN 980-V-10 ZP | Bekijk 700645 |
| 7 | 352015 | Touw klem | Vraag dit onderdeel aan |
| 8 | 706416 | Round-kop schroef m6x16 DIN 603 8.8 | Vraag dit onderdeel aan |
| 9 | 705480 | Zeskantmoer m6 DIN 934-8 | Vraag dit onderdeel aan |
| 10 | 352021 | Gear wiel compl.. | Vraag dit onderdeel aan |
| 11 | 352018 | Countershaft sprocket | Vraag dit onderdeel aan |
| 12 | 352111 | Ring Ø11 similar DIN 1440 | Vraag dit onderdeel aan |
| 13 | 706237 | Zeskant schroef m10x16 DIN 933 8.8 | Vraag dit onderdeel aan |
| 14 | 352061 | Aandrijving as lier 650/651 | Vraag dit onderdeel aan |
| 15 | 352270 | Ratched wiel | Bekijk 352270 |
| 16 | 352228 | Rem disc compl... | Vraag dit onderdeel aan |
| 17 | 352110 | Ring 0,5 mm | Vraag dit onderdeel aan |
| 18 | 701001 | Retaining ring 14x1 DIN 471 ZP | Vraag dit onderdeel aan |
| 19 | 352271 | Ratched brace | Vraag dit onderdeel aan |
| 20 | 352473 | Afstand pipe | Vraag dit onderdeel aan |
| 21 | 352504 | Afstandsring buis vervangen door 352932 | Vraag dit onderdeel aan |
| 22 | 352299 | Compression veer | Vraag dit onderdeel aan |
| 23 | 352232 | Veer houder plaat | Vraag dit onderdeel aan |
| 24 | 706364 | Zeskant schroef m10x145 DIN 931 8.8 | Vraag dit onderdeel aan |
| 25 | 705396 | Ring a 10,5 DIN 125-st | Bekijk 705396 |
| 26 | 700644 | Zeskantmoer M10 DIN 980-V-10 ZP | Vraag dit onderdeel aan |
| 27 | 352445 | Covere ral 3003 | Bekijk 352445 |
| 28 | 589495 | Bout duo-taptite m6x35-c | Vraag dit onderdeel aan |
| 29 | 352442 | Covere rear ral 3003 | Vraag dit onderdeel aan |
| 30 | 589122 | Bout duo-taptite m6x16-c | Vraag dit onderdeel aan |
| 31 | 352459 | Slinger compl.. type 501/651 | Bekijk 352459 |
| 32 | 352111 | Ring Ø11 similar DIN 1440 | Vraag dit onderdeel aan |
| 33 | 706237 | Zeskant schroef m10x16 DIN 933 8.8 | Vraag dit onderdeel aan |
| 34 | 352477 | Uiteinde afdekking Ø28 | Vraag dit onderdeel aan |
| 35 | 706762 | Veer slot ring vsk 10 | Vraag dit onderdeel aan |
