AL-KO technische tekening · ETI 811176
AL-KO ETI 811176 – Lier typ 501 standard
Zoek je onderdelen voor AL-KO ETI 811176? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Lier typ 501 standard.
Naar onderdelenlijstExplosietekening

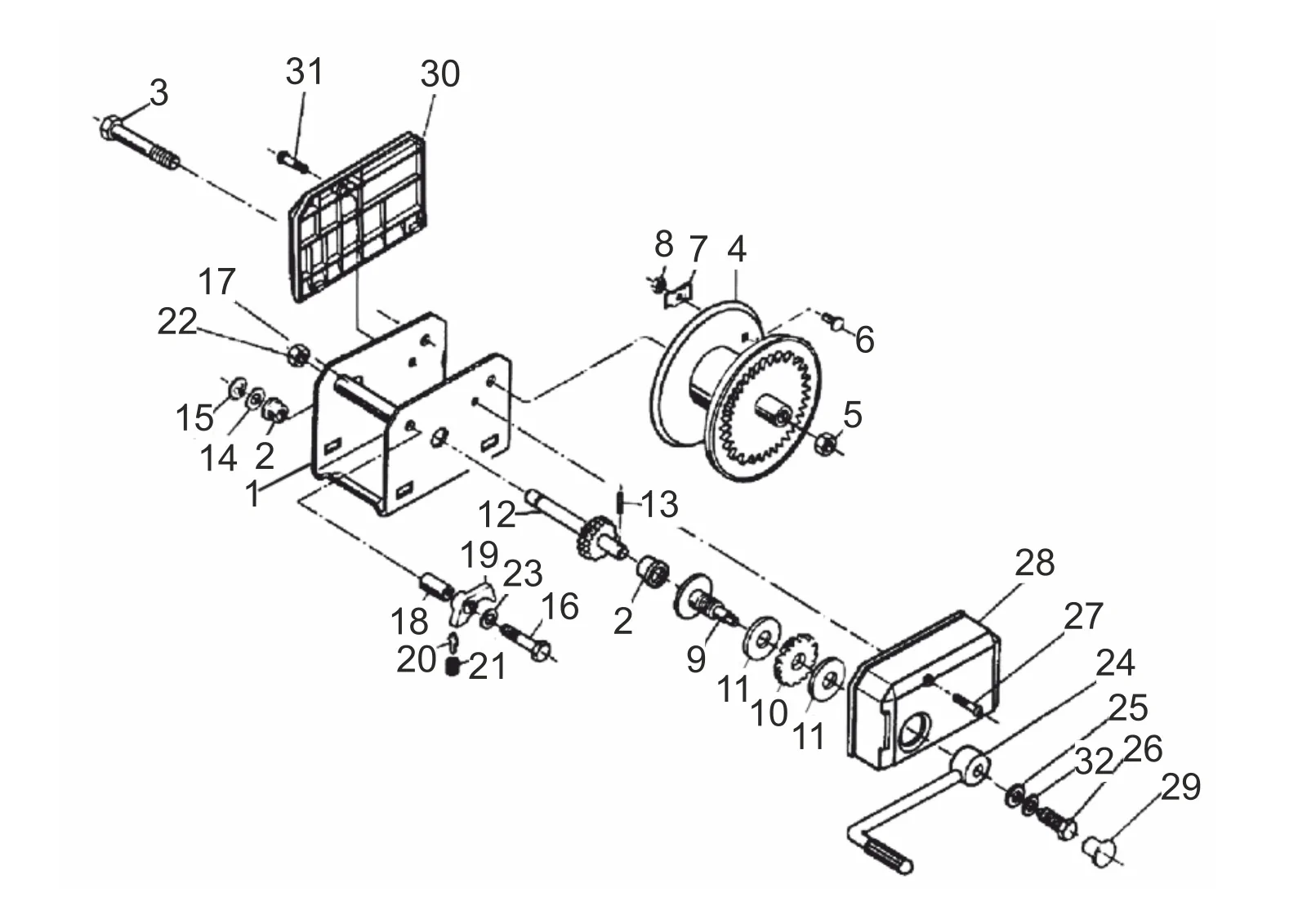

Technische tekening 811176
AL-KO ETI 811176
Technische gegevens
AL-KO | 501
ETI-nummer
811176
Onderdelen
32
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811176
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
32 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | ETK0015 | No reserve onderdeel | Vraag dit onderdeel aan |
| 2 | 352439 | Lager bus 351/501 | Vraag dit onderdeel aan |
| 3 | 352432 | Zeskant schroef m12x106 | Vraag dit onderdeel aan |
| 4 | 352507 | Touw trommel compl.. 501 | Vraag dit onderdeel aan |
| 5 | 700645 | Zeskantmoer M12 DIN 980-V-10 ZP | Bekijk 700645 |
| 6 | 706416 | Round-kop schroef m6x16 DIN 603 8.8 | Vraag dit onderdeel aan |
| 7 | 352015 | Touw klem | Vraag dit onderdeel aan |
| 8 | 705480 | Zeskantmoer m6 DIN 934-8 | Vraag dit onderdeel aan |
| 9 | 352078 | Slinger socket compl.. 500/501 | Vraag dit onderdeel aan |
| 10 | 352270 | Ratched wiel | Bekijk 352270 |
| 11 | 352228 | Rem disc compl... | Vraag dit onderdeel aan |
| 12 | 352080 | Aandrijving as soldered | Bekijk 352080 |
| 13 | 700811 | Grooved pen 5x20 iso8740 vz | Vraag dit onderdeel aan |
| 14 | 352110 | Ring 0,5 mm | Vraag dit onderdeel aan |
| 15 | 701001 | Retaining ring 14x1 DIN 471 ZP | Vraag dit onderdeel aan |
| 16 | 706004 | Zeskant schroef m10x125 DIN 931 8.8 | Vraag dit onderdeel aan |
| 17 | 352504 | Afstandsring buis vervangen door 352932 | Vraag dit onderdeel aan |
| 18 | 352084 | Afstand bus | Vraag dit onderdeel aan |
| 19 | 352271 | Ratched brace | Vraag dit onderdeel aan |
| 20 | 352232 | Veer houder plaat | Vraag dit onderdeel aan |
| 21 | 352299 | Compression veer | Vraag dit onderdeel aan |
| 22 | 700644 | Zeskantmoer M10 DIN 980-V-10 ZP | Vraag dit onderdeel aan |
| 23 | 702202 | Groove kogel lager 6003 2z l12 DIN 625 | Vraag dit onderdeel aan |
| 24 | 352459 | Slinger compl.. type 501/651 | Bekijk 352459 |
| 25 | 352111 | Ring Ø11 similar DIN 1440 | Vraag dit onderdeel aan |
| 26 | 706237 | Zeskant schroef m10x16 DIN 933 8.8 | Vraag dit onderdeel aan |
| 27 | 589123 | Bout duo-taptite m6x25-c | Vraag dit onderdeel aan |
| 28 | 352447 | Gearboxcover 501 | Bekijk 352447 |
| 29 | 352477 | Uiteinde afdekking Ø28 | Vraag dit onderdeel aan |
| 30 | 352446 | Covere rear | Vraag dit onderdeel aan |
| 31 | 589122 | Bout duo-taptite m6x16-c | Vraag dit onderdeel aan |
| 32 | 706762 | Veer slot ring vsk 10 | Vraag dit onderdeel aan |
