AL-KO technische tekening · ETI 811155B

AL-KO ETI 811155B – Adapter 351vb met hand rem hendel

Zoek je onderdelen voor AL-KO ETI 811155B? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Adapter 351vb met hand rem hendel.

ETI-nummer: 811155B 53 onderdelen

Naar onderdelenlijst

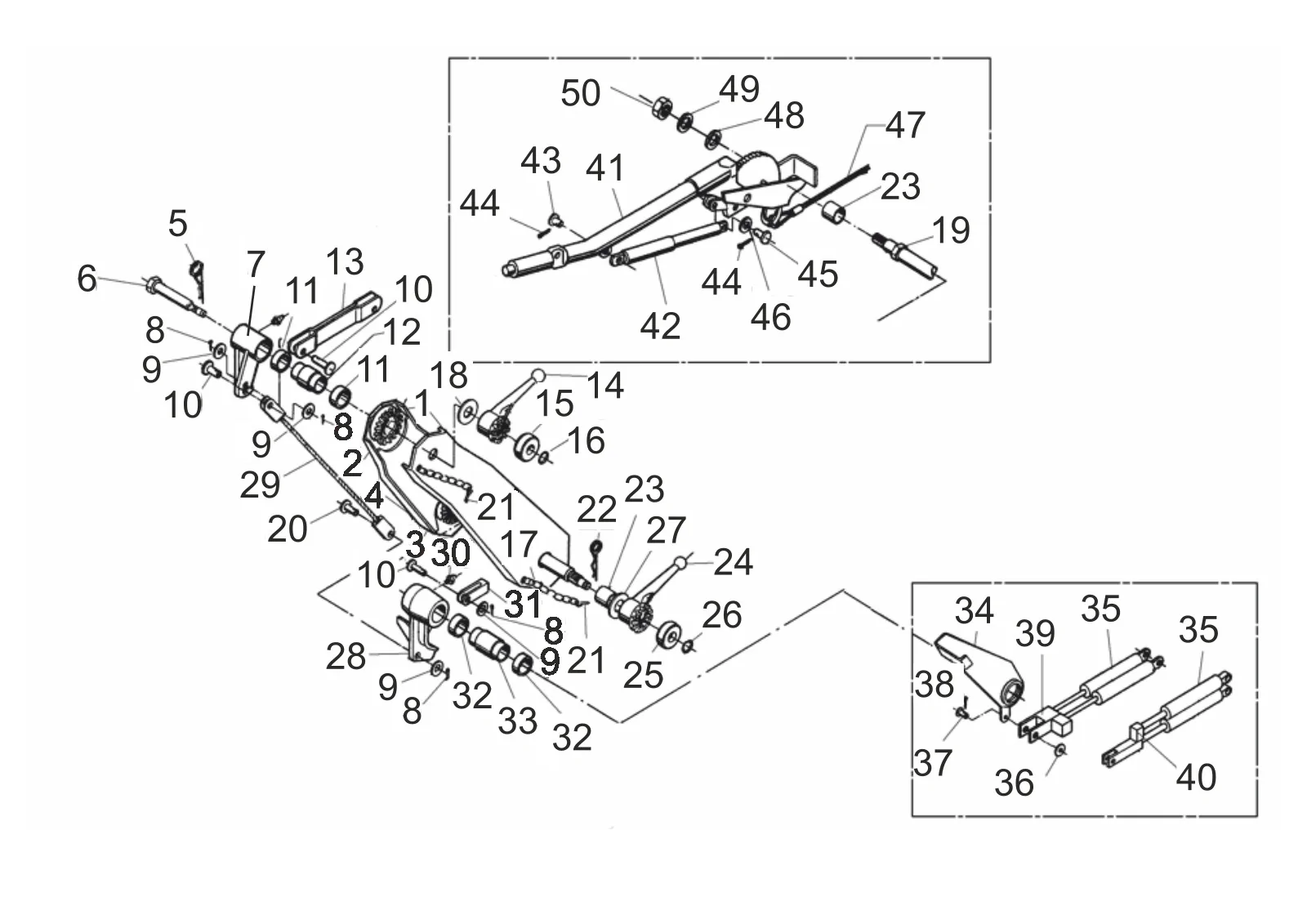

Explosietekening

Technische tekening 811155B

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811155B

Technische gegevens

AL-KO | height adjustable | mechanical brake | 351VB

ETI-nummer

811155B

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811155B

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

53 onderdelen

Pos.	Artikelnummer	Omschrijving
1	623599	Afstandsring zijde arm 352vb warm gedompeld	Vraag dit onderdeel aan
1	1310349	Afstandsring zijde arm 352vb warm gedompeld	Vraag dit onderdeel aan
1	1311519	Afstandsring zijde arm 352vb warm gedompeld	Vraag dit onderdeel aan
2	375103	Slot ring wrench size 30	Vraag dit onderdeel aan
3	375104	Slot ring wrench size 36	Vraag dit onderdeel aan
4	702704	Blind rivet a6,4x12,0 st/st DIN 7337	Vraag dit onderdeel aan
5	706293	Cotter pen 7 (Ø6,3) DIN 11024 d	Vraag dit onderdeel aan
6	372778	Lager schroef m24x1,5x305	Vraag dit onderdeel aan
7	374828	Uitwijking hendel compl..	Vraag dit onderdeel aan
8	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
9	706300	Ring 12 DIN 1440	Vraag dit onderdeel aan
10	706522	Bout b12 h11x40x34,5 en22341	Vraag dit onderdeel aan
11	701921	Sleeve bering bus gly pg 353920 a	Vraag dit onderdeel aan
12	368233	As	Vraag dit onderdeel aan
13	374829	Push stang gelast	Vraag dit onderdeel aan
14	366673	Klem handgreep m24x1,5	Vraag dit onderdeel aan
15	372771	Bus	Vraag dit onderdeel aan
16	702366	Klik ring a22 DIN 7993-1.4310	Vraag dit onderdeel aan
17	2020920004	Chain 4 links	Vraag dit onderdeel aan
18	706514	Ring s 25x36x2,0 DIN 988	Vraag dit onderdeel aan
19	372779	Lager schroef m30x1,5x390	Vraag dit onderdeel aan
20	706317	Bout b12 h11x35x29,5 en22341	Vraag dit onderdeel aan
21	604102	Veer bevestiging	Vraag dit onderdeel aan
22	706293	Cotter pen 7 (Ø6,3) DIN 11024 d	Vraag dit onderdeel aan
23	368239	Bus	Vraag dit onderdeel aan
24	366139	Klem handgreep m30x1,5	Vraag dit onderdeel aan
25	372771	Bus	Vraag dit onderdeel aan
26	702366	Klik ring a22 DIN 7993-1.4310	Vraag dit onderdeel aan
27	706294	Ring s 32x45x2,5 DIN 988	Vraag dit onderdeel aan
28	384178	Uitwijking hendel compl..	Vraag dit onderdeel aan
29	368038	Bowdenkabel kabel 600 Ø8	Vraag dit onderdeel aan
29	387146	Bowdenkabel kabel 750 Ø8	Vraag dit onderdeel aan
30	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
31	706559	Fork kop 12x48 DIN 71752	Vraag dit onderdeel aan
32	702092	Sleeve bering bus gly pg 455020 a	Vraag dit onderdeel aan
33	368240	Lager bus	Vraag dit onderdeel aan
34	384177	Hendel gelast 352vb	Vraag dit onderdeel aan
35	368243	Gas veer gf14-380912/20-2500	Vraag dit onderdeel aan
36	706452	Ring 10 DIN 1440	Vraag dit onderdeel aan
37	701470	Bout b10 h11x28x24 DIN 1434vz	Vraag dit onderdeel aan
38	700560	Gespleten pen 2,5x16 DIN 94	Vraag dit onderdeel aan
39	384176	Fork kop gelast	Vraag dit onderdeel aan
40	572614	Fork kop machined	Vraag dit onderdeel aan
41	241820	Hand rem hendel 251/351 vb 460mm lang	Bekijk 241820→
42	353188	Gas veer gf14/7-676710/14-2000	Bekijk 353188→
43	358533	Bout	Bekijk 358533→
44	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
45	706317	Bout b12 h11x35x29,5 en22341	Vraag dit onderdeel aan
46	700125	Veer slot ring b 4 DIN 127 ZP	Vraag dit onderdeel aan
47	375162	Breakaway kabel 1800 mm lengte	Vraag dit onderdeel aan
48	706292	Gespleten slot ring b 16 DIN 137	Vraag dit onderdeel aan
49	705404	Ring 13 DIN 9021-st	Vraag dit onderdeel aan
50	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
