AL-KO technische tekening · ETI 811131

AL-KO ETI 811131 – Oplooprem V 3,0vb

Zoek je onderdelen voor AL-KO ETI 811131? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 3,0vb.

ETI-nummer: 811131 41 onderdelen

Naar onderdelenlijst

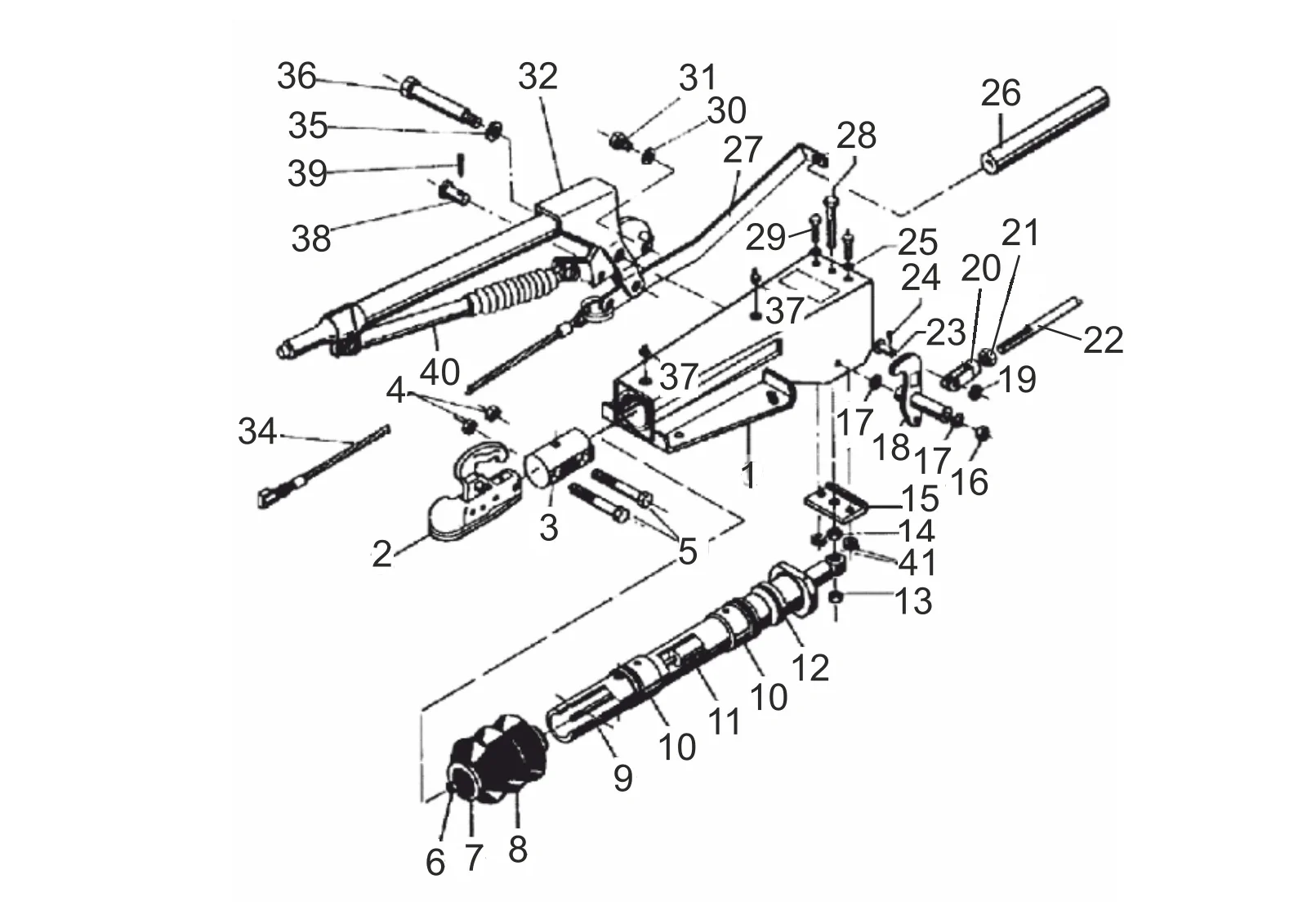

Explosietekening

Technische tekening 811131

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811131

Technische gegevens

AL-KO | V-design | 3,0VB | with gas spring lever | ball coupling

ETI-nummer

811131

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811131

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

41 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0002	Huis	Vraag dit onderdeel aan
2	203313	Koppeling ak 30	Vraag dit onderdeel aan
3	366366	Connecting bout	Vraag dit onderdeel aan
4	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
5	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
6	706011	Zeskantmoer m10x1,0 DIN 439-b-04	Vraag dit onderdeel aan
7	701422	Kabel tie 360x4,8 zwart	Vraag dit onderdeel aan
8	21726605	Stofhoes	Bekijk 21726605→
9	21783403	Trek buis gelast	Vraag dit onderdeel aan
10	2172660004	Lager bus	Bekijk 2172660004→
11	21726604	Schok demper 2,8vb/351z	Bekijk 21726604→
12	2172660003	Stootrubber	Bekijk 2172660003→
13	705605	Zeskantmoer m14 DIN 980-V-8	Vraag dit onderdeel aan
14	706290	Zeskantmoer m14 DIN 439-b-04	Vraag dit onderdeel aan
15	21783404	Uiteinde stop plaat (tot may 2007)	Vraag dit onderdeel aan
16	705389	Zeskantmoer M12 DIN 980-V-8	Bekijk 705389→
17	2075750006	Ring polyamid	Vraag dit onderdeel aan
18	385729	Uitwijking hendel compl..	Vraag dit onderdeel aan
19	700215	Ring 12 DIN 1440	Vraag dit onderdeel aan
20	21783407	Fork kop gelast	Vraag dit onderdeel aan
21	705379	Zeskantmoer M12 DIN 934-8	Vraag dit onderdeel aan
22	ETK0006	Linkage: aub lengte en diameter specificeren	Vraag dit onderdeel aan
23	706522	Bout b12 h11x40x34,5 en22341	Vraag dit onderdeel aan
24	706332	Gespleten pen 4x20 DIN 94	Vraag dit onderdeel aan
25	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
26	21783408	Veer cilinder compl..	Bekijk 21783408→
27	353137	Spanning beugel welde warm gedompeld	Vraag dit onderdeel aan
28	706287	Zeskant schroef m14x80 DIN 933 8.8	Vraag dit onderdeel aan
29	705458	Zeskant schroef m10x30 DIN 933 8.8	Vraag dit onderdeel aan
30	705485	Veer slot ring b12 DIN 127	Vraag dit onderdeel aan
31	705456	Zeskant screwm12x25 DIN 933 8.8	Vraag dit onderdeel aan
32	220297	Hand rem hendel compleet	Bekijk 220297→
33	366900	Burst ring 5,5 Ø30	Vraag dit onderdeel aan
34	209385	Breakaway kabel 980 mm lengte sweden	Vraag dit onderdeel aan
35	705485	Veer slot ring b12 DIN 127	Vraag dit onderdeel aan
36	21783406	Lager bout	Bekijk 21783406→
37	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
38	358533	Bout	Bekijk 358533→
39	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
40	603896	Gas veer gf14/7-676709/13-2000	Bekijk 603896→
41	700644	Zeskantmoer M10 DIN 980-V-10 ZP	Vraag dit onderdeel aan
