AL-KO technische tekening · ETI 811099

AL-KO ETI 811099 – Oplooprem V 2,8vb/1-c geldig tot 09/95

Zoek je onderdelen voor AL-KO ETI 811099? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 2,8vb/1-c geldig tot 09/95.

ETI-nummer: 811099 40 onderdelen

Naar onderdelenlijst

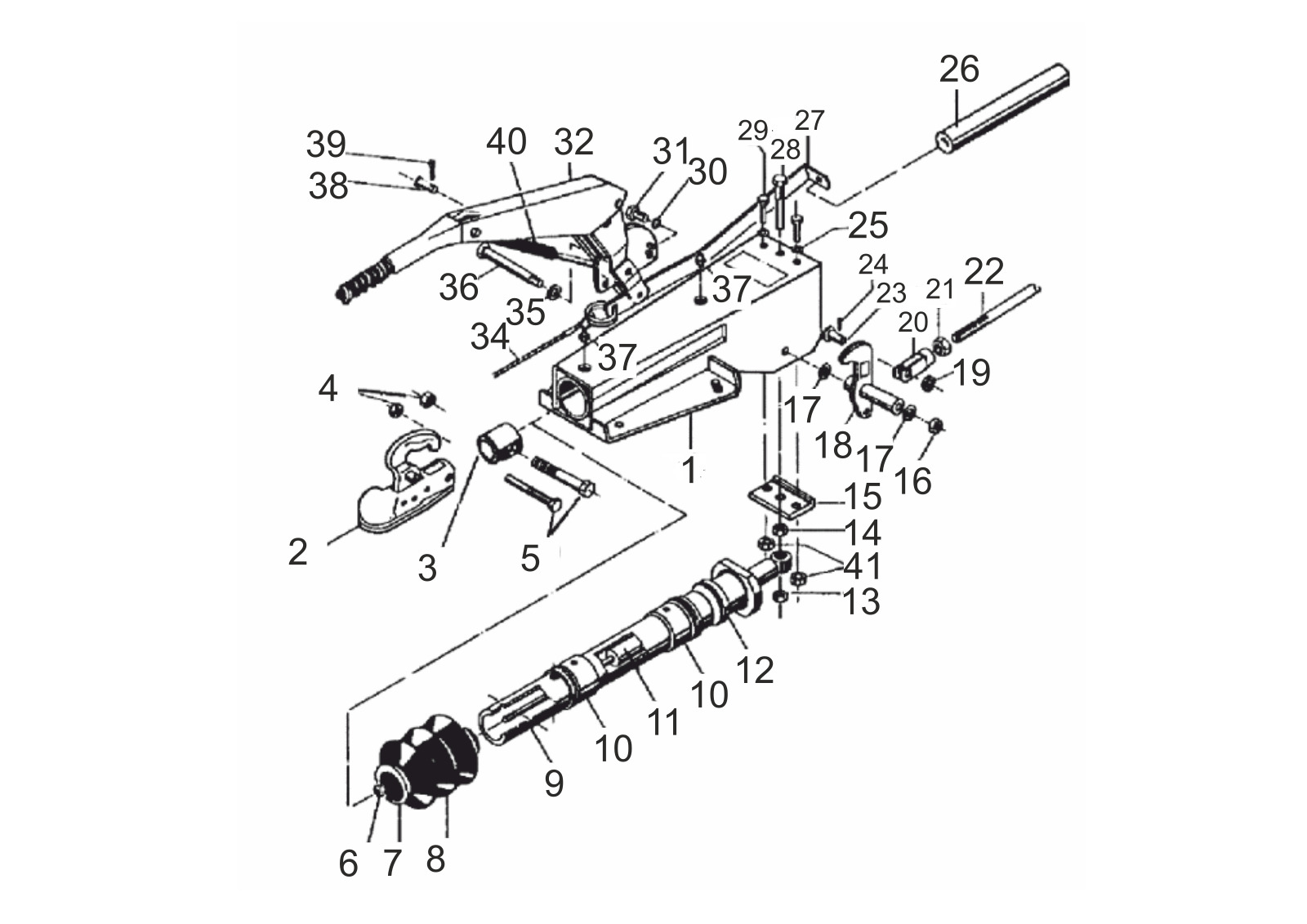

Explosietekening

Technische tekening 811099

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811099

Technische gegevens

AL-KO | V-design | 2,8VB/1-C | with gas spring lever | ball coupling

ETI-nummer

811099

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811099

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

40 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0002	Huis	Vraag dit onderdeel aan
2	294286	Koppeling ak 35	Vraag dit onderdeel aan
3	357451	Bout	Vraag dit onderdeel aan
4	706013	Zeskantmoer m16 DIN 985-10	Vraag dit onderdeel aan
5	701571	Zeskant schroef m16x100 DIN 931 8.8 ZP	Vraag dit onderdeel aan
6	702205	Zeskantmoer m10x1,0 DIN 439-b-04	Vraag dit onderdeel aan
7	701422	Kabel tie 360x4,8 zwart	Vraag dit onderdeel aan
8	21726605	Stofhoes	Bekijk 21726605→
9	354263	Trek buis gelast met 2 drillings	Bekijk 354263→
10	2172660004	Lager bus	Bekijk 2172660004→
11	21726604	Schok demper 2,8vb/351z	Bekijk 21726604→
12	2172660003	Stootrubber	Bekijk 2172660003→
13	706508	Zeskantmoer m14 DIN 980-V-10	Vraag dit onderdeel aan
14	701549	Zeskantmoer m14 DIN 439-b-04	Vraag dit onderdeel aan
15	21783404	Uiteinde stop plaat (tot may 2007)	Vraag dit onderdeel aan
16	700645	Zeskantmoer M12 DIN 980-V-10 ZP	Bekijk 700645→
17	2075750006	Ring polyamid	Vraag dit onderdeel aan
18	354264	Uitwijking hendel compl.. IH=90:32	Bekijk 354264→
19	700215	Ring 12 DIN 1440	Vraag dit onderdeel aan
20	21783407	Fork kop gelast	Vraag dit onderdeel aan
21	705379	Zeskantmoer M12 DIN 934-8	Vraag dit onderdeel aan
22	ETK0006	Linkage: aub lengte en diameter specificeren	Vraag dit onderdeel aan
23	701566	Bout b12 h11x40x34,5 en22341 vz	Vraag dit onderdeel aan
24	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
25	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
26	21783408	Veer cilinder compl..	Bekijk 21783408→
27	353137	Spanning beugel welde warm gedompeld	Vraag dit onderdeel aan
28	706287	Zeskant schroef m14x80 DIN 933 8.8	Vraag dit onderdeel aan
29	700704	Zeskant schroef m10x30 DIN 933 8.8 ZP	Vraag dit onderdeel aan
30	700130	Veer slot ring b12 DIN 127 ZP	Vraag dit onderdeel aan
31	700460	Zeskant schroef m12x25 DIN 933 8.8 ZP	Vraag dit onderdeel aan
32	220142	Hand rem hendel incl.. rem away kabel	Vraag dit onderdeel aan
34	380843	Breakaway kabel met burst ring	Vraag dit onderdeel aan
35	700135	Gespleten slot ring b 16 DIN 137 cd	Vraag dit onderdeel aan
36	21783406	Lager bout	Bekijk 21783406→
37	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
38	358533	Bout	Bekijk 358533→
39	705487	Gespleten pen 3,2x20 DIN 94	Vraag dit onderdeel aan
40	353188	Gas veer gf14/7-676710/14-2000	Bekijk 353188→
41	700644	Zeskantmoer M10 DIN 980-V-10 ZP	Vraag dit onderdeel aan
